轴向柱塞式液压泵三维结构设计

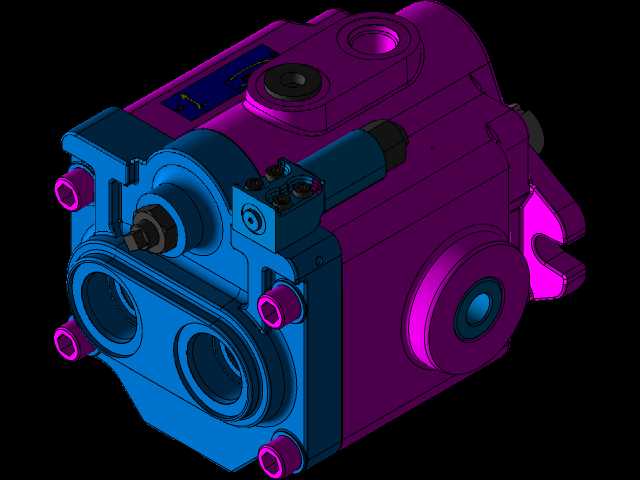

　　在行走机械、工业液压系统的动力源配置中，轴向柱塞式液压泵是闭式液压回路里的核心动力输出部件，这类泵常见于中小型工程机械、农业装备、矿山设备的液压系统中，负责将原动机输入的机械能转换为液压油的压力能，为后续的液压执行元件提供稳定的高压油源。从结构布局来看，这款泵采用通轴式轴向柱塞结构设计，壳体采用分体式铸造结构，前端盖集成了进出油口的流道设计，两个大口径通油接口采用法兰式安装接口，可适配不同通径的高压油管连接，接口的密封槽设计预留了O型圈的安装位置，能够在35MPa的额定工作压力下保证接口处无渗漏。泵体侧面布置了变量控制机构的安装位，集成了压力补偿阀的安装接口，可根据系统负载压力自动调整泵的输出排量，

　　在系统达到设定压力时自动减小斜盘倾角，降低输出流量，减少系统的溢流损失，提升整套液压系统的工作效率。斜盘组件布置在泵体的后端，通过轴承支撑在壳体上，变量活塞直接作用在斜盘的耳轴位置，响应速度快，变量过程的压力冲击小，适合负载波动频繁的工作场景。柱塞组件采用铜缸体配流结构，缸体与配流盘之间采用静压支撑设计，在高压工作状态下能够形成稳定的油膜，减少配流面的磨损，延长泵的连续工作寿命。回程盘采用球面贴合设计，保证每个柱塞在吸油行程中能够可靠回程，避免出现吸空、气蚀的问题，吸油口的流道设计做了圆弧过渡处理，降低油液在吸油过程中的沿程阻力，允许泵在较高的转速下工作时依然能够保证充足的吸油能力。安装法兰采用标准的SAE安装接口，

　　轴伸采用花键连接结构，能够传递较大的输入扭矩，安装止口的尺寸公差按照H7级精度设计，保证泵与原动机连接时的同轴度要求，避免因同轴度偏差造成的轴承额外载荷、轴封渗漏等问题。泵体上预留了多个测压接口、泄油接口，泄油口的位置设计保证泵在任意安装角度下都能够将壳体内的泄漏油顺利排出，避免壳体内压力过高造成轴封损坏。从三维建模的细节来看，所有的密封沟槽、安装孔位、配合面的公差都按照实际加工要求做了对应处理，内部的流道走向完全还原了实物的结构，可用于液压系统的装配干涉检查、维修拆装培训、新产品开发的参考设计。在实际选型应用中，这类泵的排量覆盖25-100ml/r的区间，额定转速可达到2500r/min，能够适配柴油机、电动机等不同的原动机连接，

　　在挖掘机的回转系统、装载机的工作装置液压系统、农机的悬挂控制系统中都有广泛应用。设计过程中需要重点关注壳体的强度设计，在高压油腔的位置做了加强筋结构，避免高压工况下壳体出现变形，同时兼顾了泵体的轻量化设计，在非受力区域做了壁厚减薄处理，控制整泵的重量，方便在移动设备上安装布置。配流盘的阻尼槽设计经过优化，在柱塞腔高低压切换的过程中能够提前预升压、预卸压，降低流量脉动和压力冲击，减少系统的振动和噪声。轴承的选型按照额定动载荷满足10000小时以上的使用寿命设计，能够承受径向和轴向的复合载荷，适应原动机连接带来的少量不对中量。轴封采用高压双唇口油封，能够承受壳体内一定的背压，防止外界的灰尘、水分进入泵体内部，同时避免内部液压油的渗漏。
