冷却系统专用压铸式风扇安装固定支架

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1193858
  • 冷却系统专用压铸式风扇安装固定支架
  • 冷却系统专用压铸式风扇安装固定支架
  • 冷却系统专用压铸式风扇安装固定支架

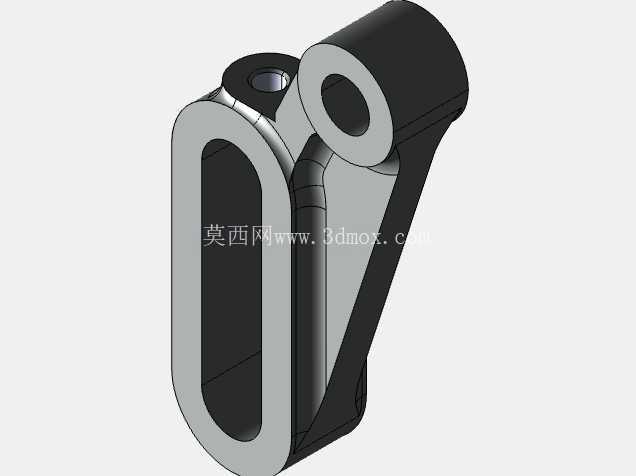

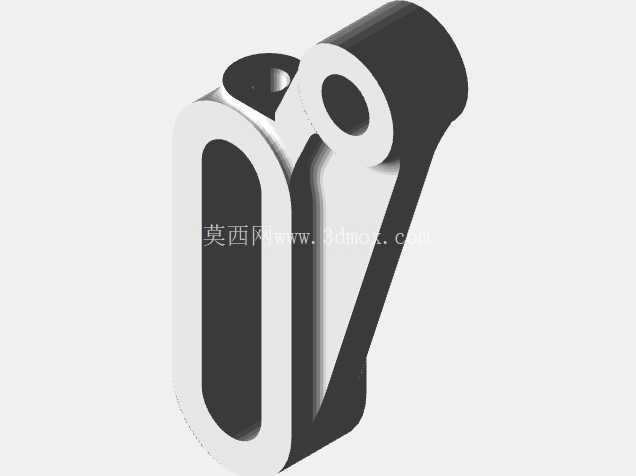

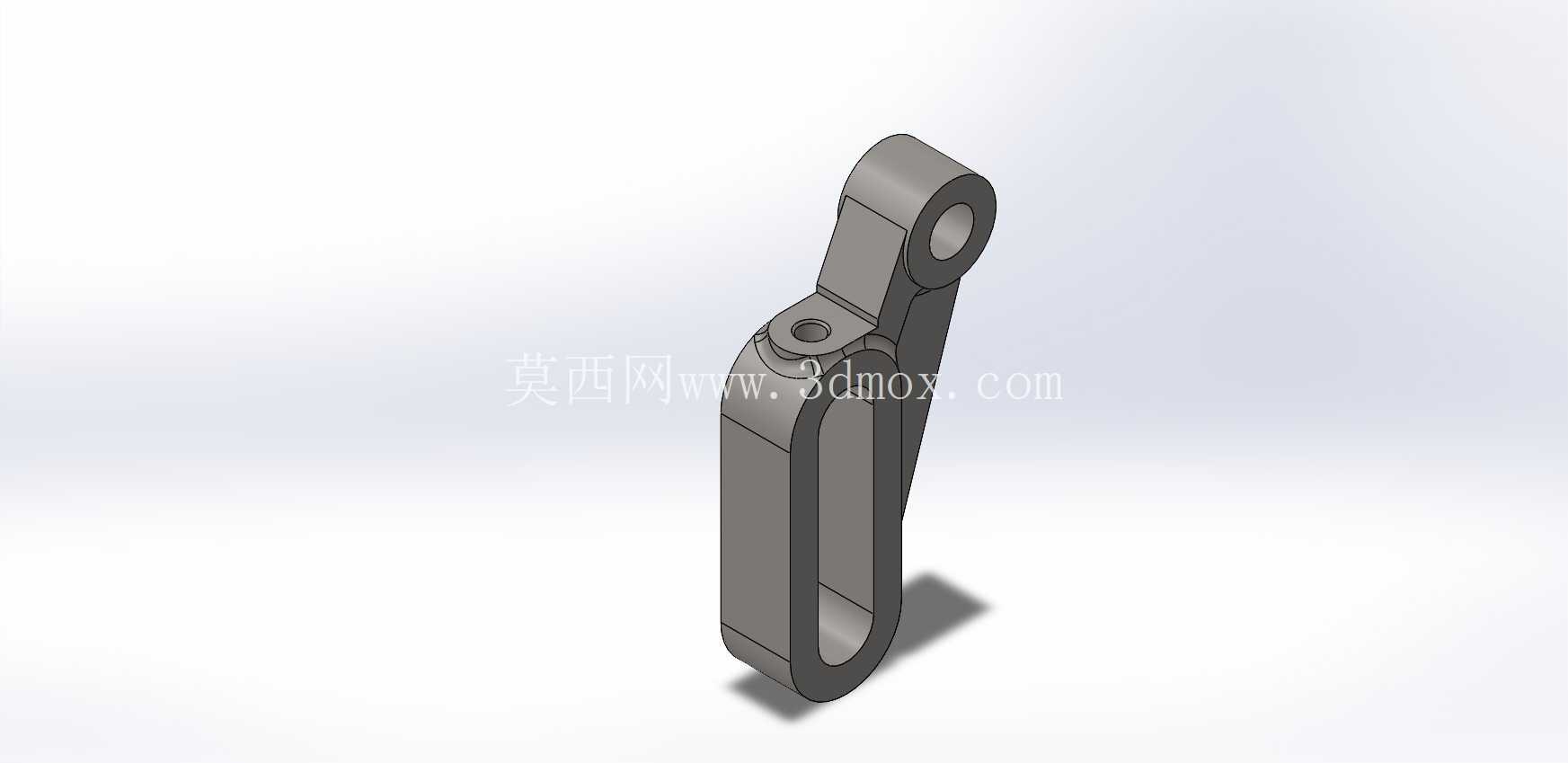

做机械结构设计快十二年,经手的散热配套结构少说也有上百套,风扇支架这类零件看着不起眼,真要做到适配多场景、长期运行不失效,细节上要抠的地方一点不少。这次的支架结构,最早是给车载散热模块做配套验证时迭代出来的版本,后来调整了安装孔位的公差带,也能适配工业控制柜散热、电子设备风冷模组的安装需求。

先从实际使用场景说,车载散热场景里,支架要承受发动机舱的持续振动,还有高低温交替的环境考验,之前用过的薄板冲压支架,跑个两三万公里就容易在弯折处出现疲劳裂纹,风扇运转的同轴度一旦偏了,不仅散热效率掉得快,还会带动整个散热模块产生共振异响。工业场景里,车间的粉尘、偶尔的切削液飞溅,还有设备长期连续运行的微振,对支架的刚性和耐腐蚀性也有要求,电子设备里的风冷支架则对安装空间的限制更严,不能挤占风道空间,还要保证风扇安装后和散热鳍片的间距精准,不然气流组织乱了,散热效果会打对折。

这个支架采用一体化压铸成型的结构,没有额外的焊接拼接点,从根源上避免了焊缝位置应力集中的问题。主体的长条形闭环框结构,刚好能容纳对应规格的轴流风扇侧边,框体的壁厚做了渐变处理,安装孔位的位置局部加厚,既保证了安装点的结构强度,又不会让整体重量过大。上端的两个铰接孔位,一个是用来和设备主体的固定座连接,另一个预留了调整角度的空间,安装时可以根据实际的风道走向,微调风扇的俯仰角度,让气流精准对准需要散热的核心部件,不会出现气流直吹结构件产生紊流的情况。

设计的时候特意把安装边界做了收敛,整体外轮廓没有突出的尖锐棱角,所有转角位置都做了R2以上的圆角过渡,一方面是压铸生产时能让金属液填充更顺畅,减少冷隔、缺料的缺陷,另一方面安装的时候不会划伤操作人员的手套,也不会和周边的线束、管路产生干涉。下端的闭环框内侧做了0.3mm的定位凸台,风扇卡入之后刚好和凸台贴合,不用额外打胶就能保证径向定位,配合侧面的紧固螺丝孔,能把风扇牢牢固定,即使在10G加速度的振动测试下,风扇的偏移量也能控制在0.1mm以内,不会出现扇叶擦碰框体的问题。

尺寸链的核算上,两个上端安装孔的中心距公差控制在±0.05mm,和设备固定座的销轴配合间隙留了0.1mm,既能保证安装时的顺畅度,又不会因为间隙过大产生旷量。框体的内圈尺寸和风扇外圈的配合公差选了H7/h6的间隙配合,安装时不用大力敲击就能把风扇推进去,后期维护更换风扇的时候也能快速拆卸,不用撬动支架造成变形。支架的整体厚度控制在12mm以内,即使是在空间紧凑的电子设备机箱里,也不会占用过多的安装空间,框体的侧面做了两个减重凹槽,在不影响结构刚性的前提下,把整体重量降低了18%左右,符合车载部件轻量化的设计趋势。

实际测试的时候,我们把支架装在120W的轴流风扇上,连续720小时满负荷运行,支架的振动幅值始终保持在0.02mm以下,风扇的出风效率比用普通薄板支架高了7%左右,因为支架的框体刚好和风扇外圈形成了一个简易的导风结构,减少了风扇侧边的气流回流。在-40℃到120℃的温度循环测试里,支架没有出现变形、开裂的情况,安装孔位的尺寸变化量不到0.02mm,完全能满足车载、工业场景的环境适应性要求。另外这个支架的安装孔位是通用化设计,除了适配常规的轴流风扇,稍微调整一下固定螺丝的规格,也能用来安装小型的离心风机,适配性比专用支架强很多,做设备选型的时候不用单独开模定制,能省不少前期的开发成本。
