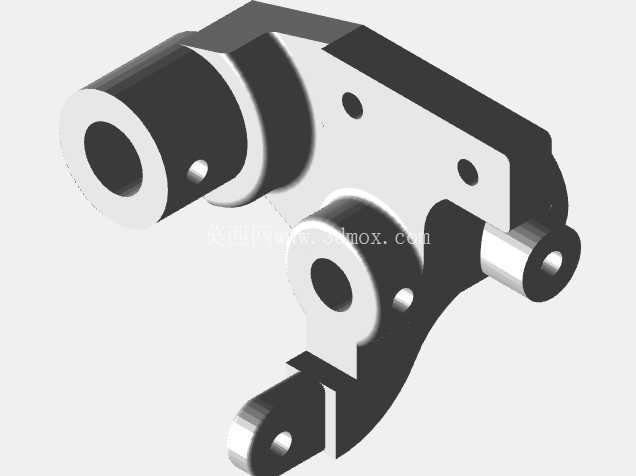

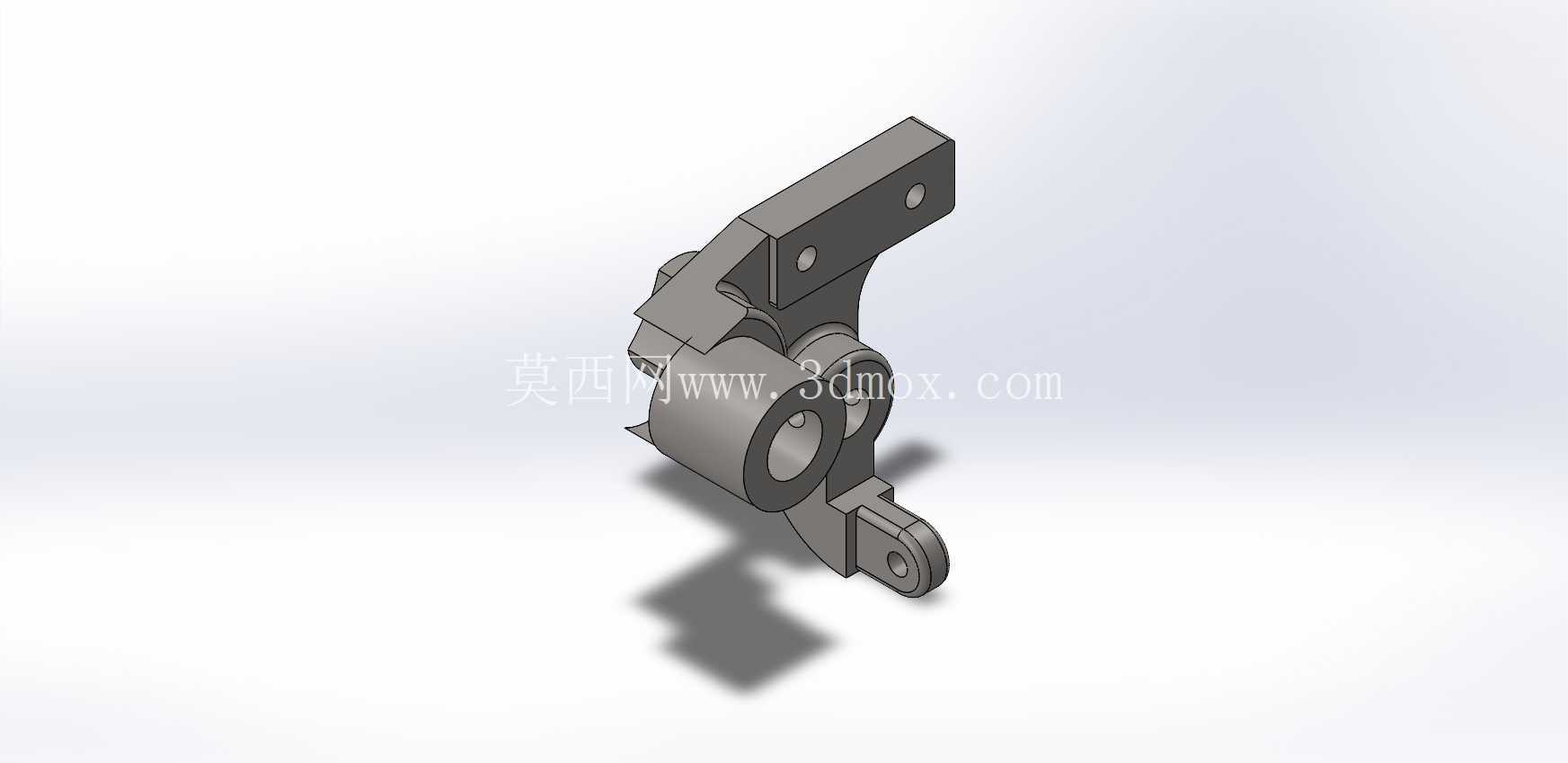

铣床动力进给装置安装供电支架

　　在普通立式铣床及小型数控铣床的改造场景中，不少车间会选择加装独立的动力进给装置替代原有的手动进给结构，以此降低操作人员的劳动强度，同时提升进给动作的稳定性与重复定位精度，而这类外接动力进给单元的安装固定，往往需要适配性极强的专用支撑结构，本次涉及的供电支架正是为这类安装场景设计的配套承载构件。从实际安装边界来看，该支架的整体轮廓完全避让铣床工作台的行程范围，不会在X、Y轴全行程移动时与床身、导轨护罩或是工件夹具产生干涉，支架的安装基准面直接贴合铣床床身预先加工出的工艺凸台，通过三个均布的内六角螺栓完成锁紧固定，安装面的平面度公差控制在0.02mm以内，避免锁紧后支架本体产生形变，影响上部搭载部件的位置精度。

　　支架上部的弯折安装臂预留了两个同轴的安装孔位，孔位间距与常用动力进给装置的固定孔距完全匹配，孔内可加装铜套减少反复拆装带来的磨损，同时弯折臂的倾斜角度经过反复校核，能够让搭载的进给装置输出轴与铣床工作台的丝杠输入端保持精准同轴，避免连接后出现别劲、卡顿的问题，降低传动过程中的额外负载损耗。中部的筒状结构是整个支架的核心受力段，内部做了局部加厚处理，能够承受进给装置满负载运行时产生的径向与轴向复合作用力，即使在大切削量进给、设备产生振动的工况下，也不会出现支撑形变导致的进给偏移问题，筒状结构侧面预留的凸台结构可用于固定进给装置的线缆走线槽，让动力线缆与信号线缆能够沿支架本体规整排布，避免线缆随工作台移动时被剐蹭、拉扯。

　　下部的铰接耳座结构则用于连接进给装置的行程限位触发组件，耳座上的销孔与限位摆臂的转轴间隙配合，配合公差控制在H7/g6区间，既保证摆臂转动灵活无卡滞，又不会因间隙过大导致限位触发位置出现偏差，耳座的厚度经过强度校核，在限位块反复撞击的工况下不会出现弯折变形。从设计思路上看，该支架没有采用多余的装饰性结构，所有的弯折、加厚、开孔设计完全服务于功能需求，整体采用一体化压铸成型后再做关键安装面的二次机加工，既保证了整体结构的刚性，又能控制加工成本，适合批量配套生产。

　　在实际车间应用中，这类支架不需要对原有铣床床身做二次打孔或是焊接改造，完全利用床身原有工艺孔位即可完成安装，整个安装过程不超过半小时，安装完成后不需要做额外的位置校准，只要螺栓锁紧到位就能保证进给装置的同轴度要求，对于老旧铣床的自动化改造、小型加工车间的设备升级来说，这类适配性强的专用支撑构件能够大幅降低改造的施工难度，减少设备改造的停机时间，同时避免非专业改造对原有床身结构造成不可逆的损伤。支架的所有棱边都做了倒角处理，避免安装调试过程中划伤操作人员，外露的安装面都做了发黑防锈处理，能够适应车间内切削液飞溅、金属粉尘附着的工作环境，长期使用不会出现锈蚀卡死的问题，后期维护时只需要定期检查连接螺栓的锁紧状态即可，不需要额外的保养维护操作。
