丰田凯美瑞车头大灯清洗器固定夹结构

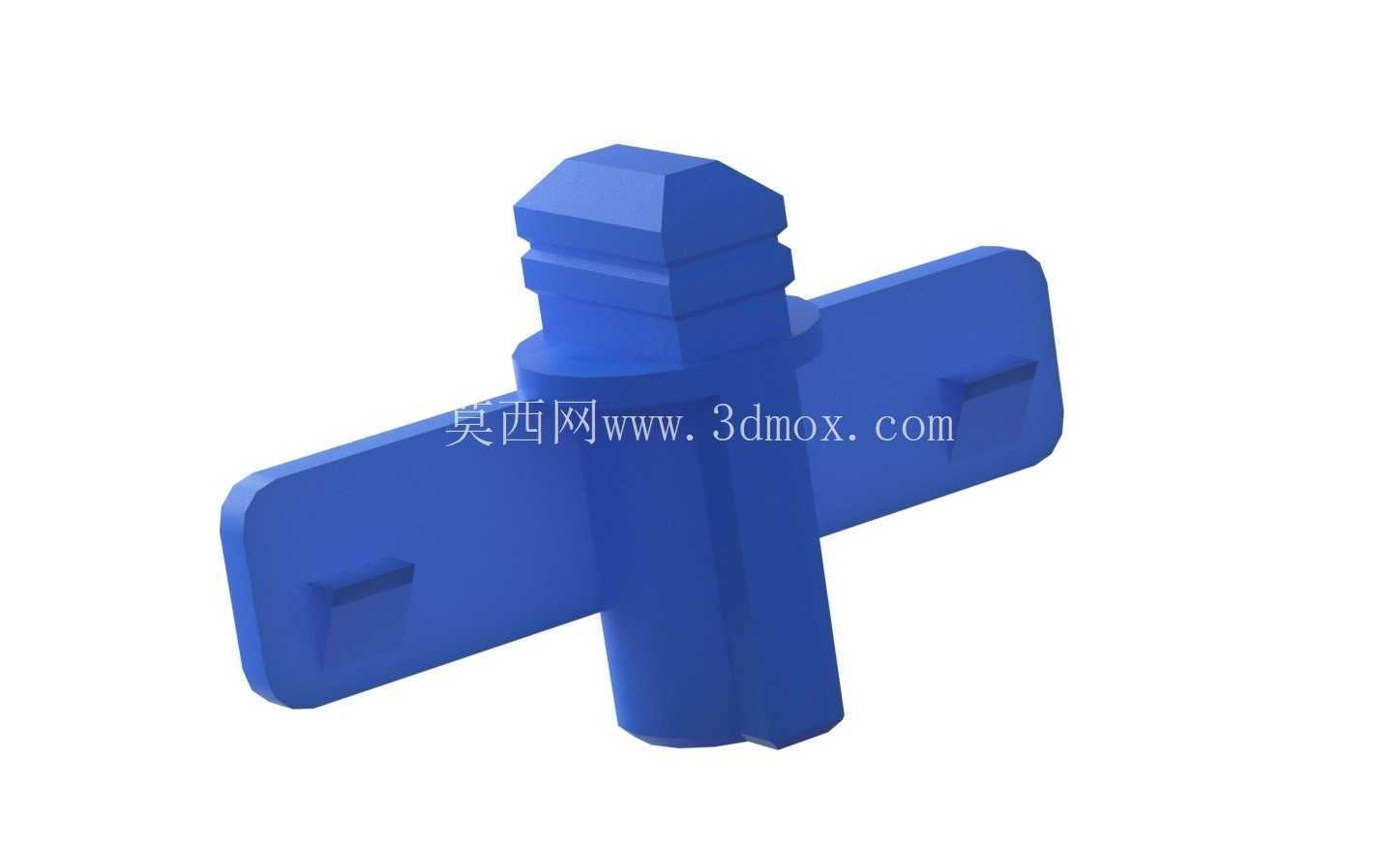

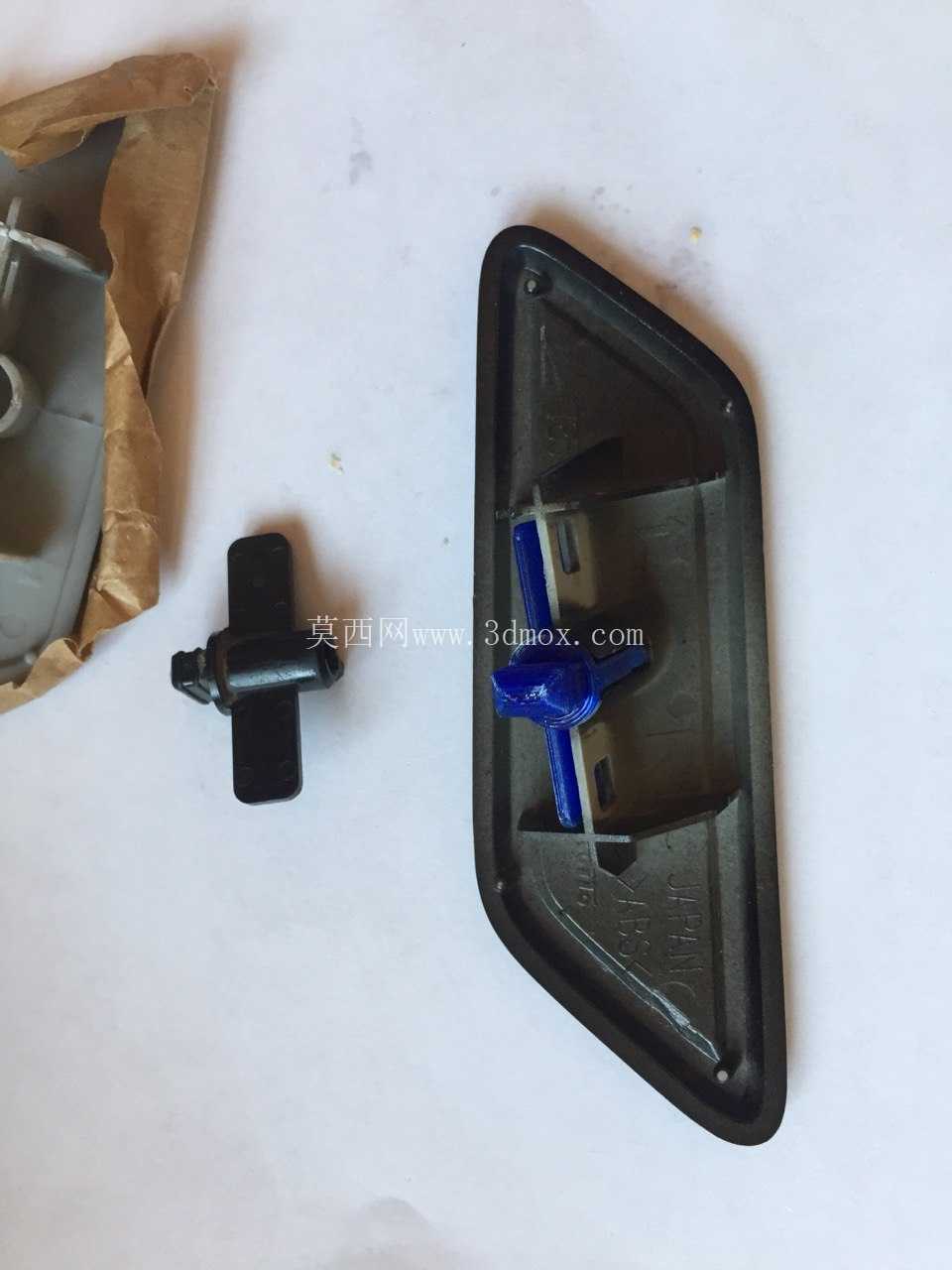

汽车大灯清洗系统作为提升恶劣工况下行车照明安全的核心部件，其管路与喷嘴的固定可靠性直接决定整套系统的使用寿命，本次拆解建模的这款固定夹，正是适配丰田凯美瑞车型大灯清洗管路的专用连接件，在整车前部的安装布局中，该夹件位于前保险杠内侧与大灯总成之间的狭小空腔内，承担着固定清洗管路接头、抵消车辆行驶振动、避免管路与周边钣金或塑料件发生摩擦干涉的核心作用。

从实际装车场景来看，车辆在高速行驶时前部会产生持续的高频振动，冬季低温环境下塑料件韧性下降，夏季发动机舱传导的高温又会加速普通塑料件老化，这就要求该固定夹既要具备足够的卡扣抱紧力，又要在-40℃到85℃的工作温度区间内保持尺寸稳定性，不会出现脆断或卡扣松脱的问题。夹件主体采用十字交叉的结构布局，垂直方向的柱体为快插式接头结构，顶部的多层环形凸棱是为了适配橡胶清洗管路的插接，凸棱的高度、间距都经过匹配计算，当橡胶管套入后，凸棱会嵌入橡胶内壁形成多道密封线，既可以承受清洗泵工作时的0.2-0.3MPa水压不发生渗漏，又能在管路受到拉扯时提供足够的拉脱力，避免管路脱落导致清洗液泄漏。

水平方向的两翼是该夹件的安装固定结构，两翼上设置的内凹卡扣位，是为了卡入前保险杠内侧预设的安装卡槽内，安装时无需额外螺丝固定，只需将两翼对准卡槽推入，听到卡扣卡入的声响即可完成装配，这种快装结构一方面可以提升总装车间的装配效率，减少紧固件的使用数量，另一方面也避免了金属螺丝长期使用后出现锈蚀、松动的隐患。在建模过程中，需要重点关注几个核心尺寸边界：首先是垂直柱体的外径尺寸，必须与配套橡胶管的内径保持0.3-0.5mm的过盈量，过盈量太小会导致密封不足、容易脱落，过盈量太大则会增加装配难度，甚至在插接时撑裂橡胶管；其次是两翼卡扣的卡接量，卡接深度控制在1.2-1.5mm区间，既能保证卡接后的固定强度，又能在售后维修时方便拆卸，不会因为卡接过紧导致拆卸时损坏夹件或保险杠安装座。

从结构设计的细节来看，柱体与两翼的交接位置做了均匀的圆角过渡，避免应力集中，因为在车辆行驶过程中，管路的晃动会持续在交接位置产生交变应力，如果是直角过渡很容易在长期使用后出现应力开裂，圆角半径的取值需要结合材料的抗疲劳性能计算，通常取壁厚的0.5-0.8倍即可兼顾结构强度与成型工艺性。夹件的壁厚设计也经过了优化，整体壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，壁厚差控制在0.2mm以内，保证零件成型后的尺寸精度，两翼的边缘做了拔模斜度处理，适配注塑模具的脱模需求，同时安装时的导向斜度也能让装配工人更快速地对准卡槽，降低装配对位的难度。

在实际维修场景中，这类小夹件属于易损配件，当车辆前部发生轻微碰撞、或者长期使用后塑料老化出现卡扣断裂时，就需要更换该夹件，如果夹件失效，清洗管路会在保险杠内部晃动，轻则与周边部件摩擦产生异响，重则管路脱落导致清洗液无法喷射到大灯表面，在雨雪、泥泞路况下大灯表面被泥水覆盖时，会严重影响照明效果，带来行车安全隐患。建模时还原的细节还包括柱体顶部的导向锥面，这个结构是为了方便橡胶管路的插接装配，装配时橡胶管顺着锥面可以轻松套入柱体，不需要额外涂抹润滑脂，减少装配工序。两翼外侧的平面结构，是为了给装配工具提供受力面，当卡扣卡接过紧需要拆卸时，可以用平口工具撬动该平面，轻松将夹件从卡槽中取出，不会损坏周边的塑料部件。

从材料选型的匹配角度，这类夹件通常采用增韧级的POM材料注塑成型，POM材料具备优异的耐磨性、抗疲劳性以及耐化学腐蚀性，能够耐受清洗液中的醇类成分腐蚀，同时在高低温环境下都能保持足够的机械强度，建模时的结构设计也充分适配POM材料的成型特性，避免出现厚胶位导致的缩孔，同时加强筋的设置也在不增加壁厚的前提下提升了两翼的结构强度，避免卡扣受力时出现翼片断裂的问题。整个夹件的外形尺寸控制在极小的范围内，完全适配保险杠内侧的狭小安装空间，不会与大灯调节机构、前杠缓冲泡沫等周边部件产生干涉，安装完成后夹件的所有边缘都不会与周边部件发生硬接触，预留了足够的振动位移空间，即使在颠簸路面行驶时，夹件随管路产生小幅位移也不会出现磕碰异响。
