后备式Ippon不间断电源外观结构设计

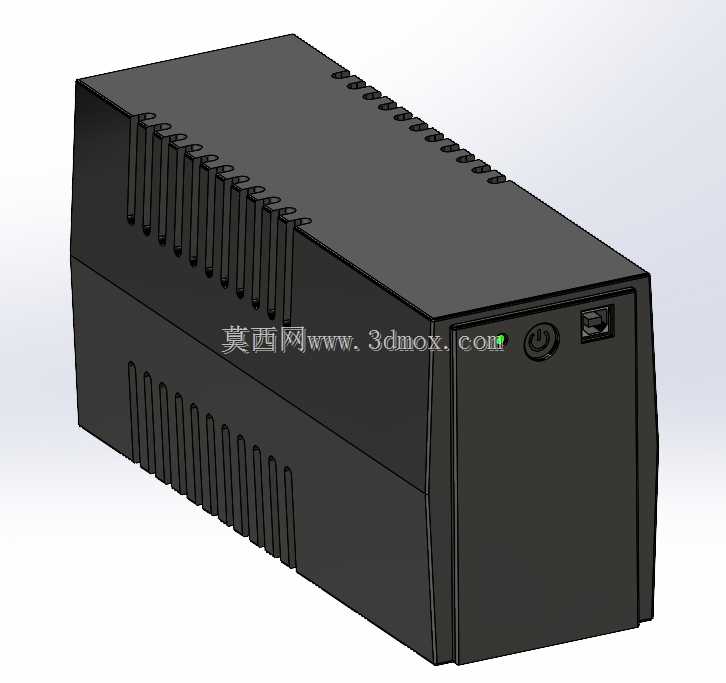

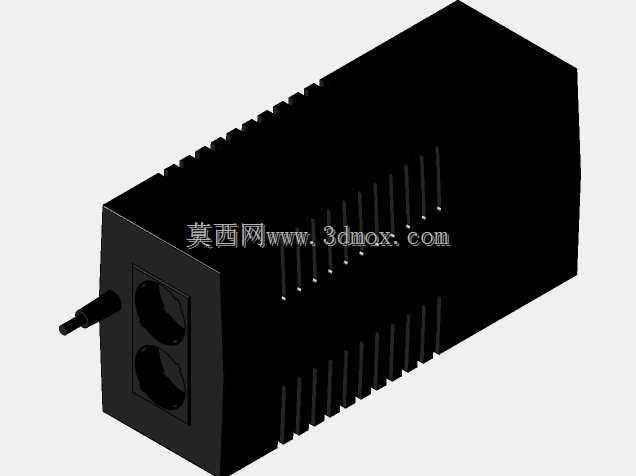

　　这款后备式不间断电源的结构设计，核心围绕桌面级小型办公、家用场景的供电冗余需求展开，区别于在线式大功率工业UPS的厚重架构，整体采用紧凑卧式长方体布局，壳体采用上下分模的注塑拼接结构，无需额外金属框架即可满足日常摆放的结构强度要求。从实际使用场景出发，这类设备通常放置在办公桌下方、弱电柜层板或者桌面边角位置，因此设计时将操作与接口区域全部集中在正面朝向使用者的一侧，包含电源启动按键、市电接入状态指示灯、输出接口模块，使用者无需挪动设备即可完成开机操作、状态查看与线缆插拔，避免了侧面或背面接口带来的操作盲区。设备侧面与顶面设计了多组平行排布的格栅式散热通道，格栅采用斜向出风的筋位结构，既可以保证内部铅酸蓄电池、

　　逆变电路板工作时的自然对流散热，又能阻挡桌面杂物、灰尘直接落入设备内部，同时格栅筋位与壳体一体注塑成型，不需要额外加装防尘网，减少了后期维护的清理工作量。从安装边界来看，设备底部预留了四个圆形的防滑胶垫安装位，胶垫高度控制在3mm左右，既可以抬高壳体保证底部空气流通辅助散热，又能避免设备放置在光滑桌面时出现滑动，同时底部没有突出的安装脚，不需要额外打孔固定，直接平放即可使用，适配绝大多数平整台面的摆放需求。壳体的拼接缝隙控制在0.2mm以内，上下壳采用卡扣加内部隐藏螺丝的固定方式，外表面没有裸露的螺丝孔，整体外观简洁规整，放置在办公环境中不会显得突兀。正面的按键采用内凹式设计，按键表面略低于壳体平面1mm，

　　避免日常搬运或者周边物品磕碰导致的误触发，指示灯采用半透明PC材质的导光柱，光线柔和不刺眼，在室内正常光照下可以清晰识别工作状态，又不会在夜间使用时造成光污染。从结构设计的合理性来看，内部腔体划分成三个独立区域，靠近正面的区域放置逆变控制电路板与接口组件，中间区域放置大容量铅酸蓄电池，靠近背面的区域布置充电模块与散热空间，各区域之间通过壳体内部的加强筋做分隔，既可以提升壳体的整体抗形变能力，又能避免不同组件之间的电磁干扰，同时配重集中在设备中部，摆放时重心稳定，不会出现前倾或者侧翻的情况。设备的边角全部做了R3的圆角过渡处理，没有尖锐的直角棱边，搬运过程中不会划伤手部或者磕碰周边家具，壳体表面采用细咬花的哑光处理，

　　不容易残留指纹与划痕，长期使用也能保持整洁的外观。这类小型UPS的核心作用是在市电突然中断时，为连接的电脑、路由器、光猫等设备提供短时间的持续供电，让使用者有足够时间保存工作数据、正常关闭设备，避免突然断电造成的文件损坏、硬件损伤，因此结构设计上优先考虑日常使用的便捷性与长期运行的可靠性，没有多余的装饰性结构，所有外观特征都服务于实际功能需求。在建模过程中，需要重点关注壳体卡扣的配合公差、散热筋位的拔模角度、按键与壳体的配合间隙，保证注塑生产时的成型良率，同时内部元器件的安装柱位置要与实际选用的电路板、电池尺寸匹配，避免出现安装干涉，接口区域的开孔尺寸要符合通用电源插座、通讯接口的标准尺寸，保证各类插头都可以正常插拔。
