工业级IF17信号接口转换装置结构设计

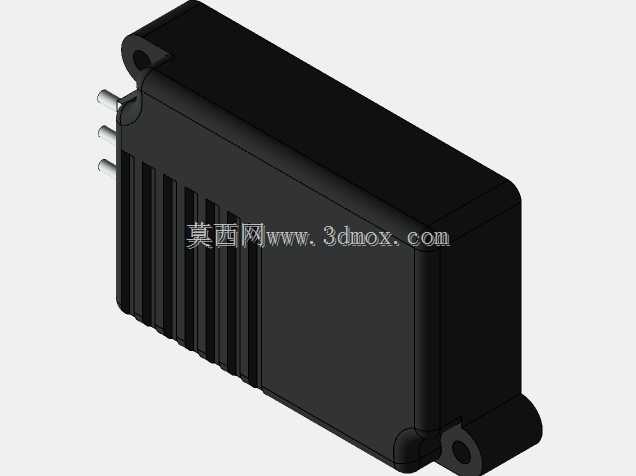

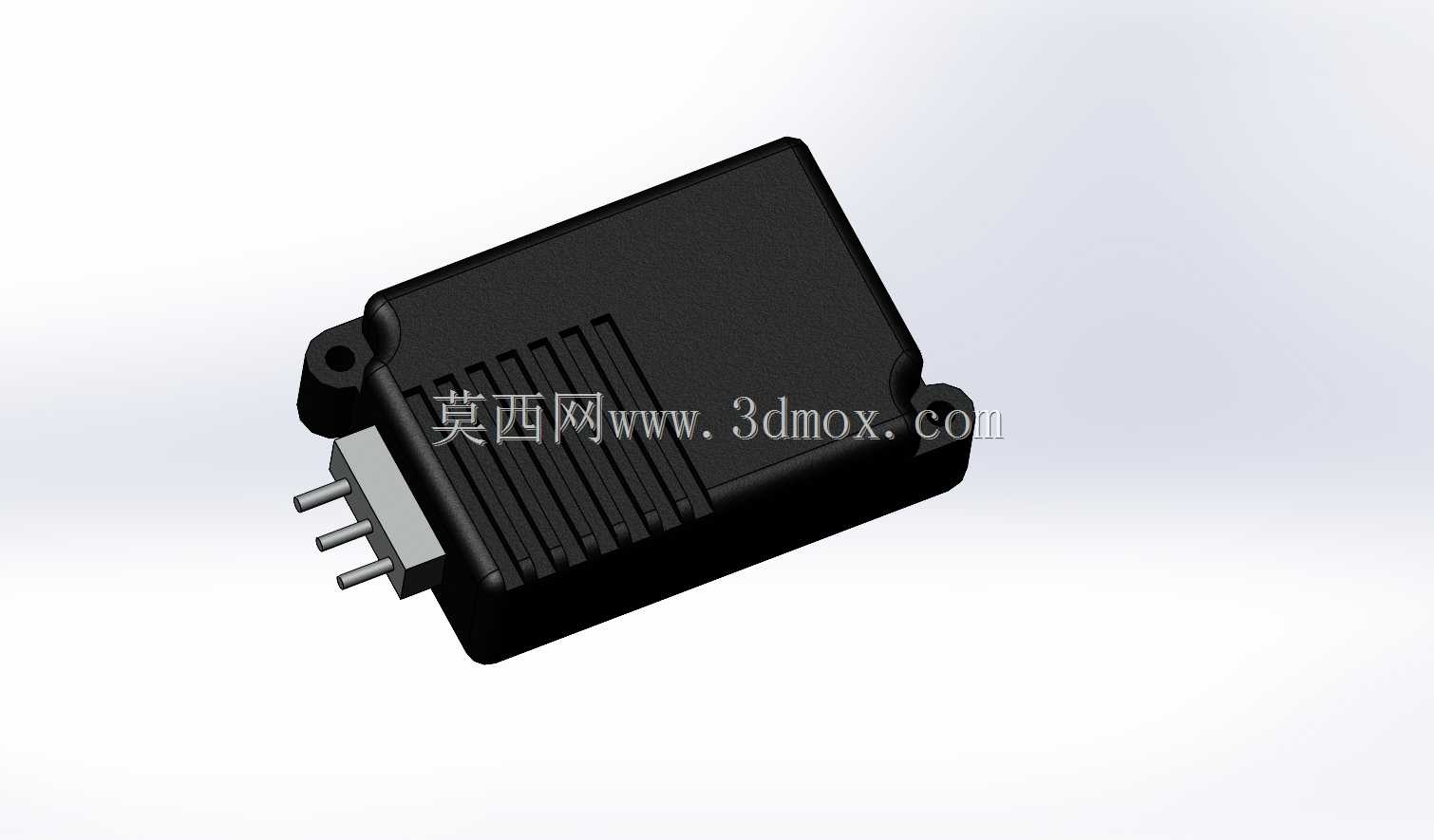

　　在工业通讯布线、老旧设备信号链路改造、测试台架信号转接这类场景里，接口不匹配是一线调试人员最常碰到的问题，不同批次的工控设备、测试仪器往往采用不同规格的信号输出接口，直接更换整套设备成本过高，额外布线又会增加信号干扰风险，这类小型接口转换装置就是为解决这类痛点设计的。从结构上看，这款转换装置采用了一体式阻燃ABS外壳，外壳侧面做了竖向的加强筋结构，既可以提升壳体的抗挤压能力，避免安装过程中受力开裂，也能在设备密集排布的控制柜内增加散热间隙，减少相邻设备热量传导带来的内部元件温升问题。壳体两端预留了带安装孔的固定耳，安装孔位做了沉台设计，采用M3规格的螺丝即可完成固定，既可以直接通过螺丝锁附在设备安装板上，

　　也可以配合DIN导轨卡扣实现导轨式安装，适配不同的安装场景需求。前端的插针部分采用了黄铜镀镍材质，插针的伸出长度做了精准控制，既保证插入对接接口后接触深度足够，不会因为振动出现接触不良的问题，也避免插针过长导致对接时顶坏母座内部的接触弹片，插针根部做了台阶式定位结构，和壳体内部的定位槽紧密配合，能承受至少500次的插拔循环而不出现插针偏移、松动的问题。壳体的合缝处采用了卡扣加超声波焊接的密封方式，接缝处的缝隙控制在0.1mm以内，既可以阻挡工业现场的粉尘进入壳体内部污染电路，也能防止日常清洁时的飞溅液体渗入，满足IP40的防护等级要求，适配大多数工业车间、设备机房的使用环境。内部的电路板采用螺丝固定在壳体的定位柱上，

　　电路板和插针的连接采用波峰焊工艺，焊点饱满无虚焊，同时在插针焊接位置做了补胶加固，避免频繁插拔时的应力传递到焊点导致脱焊。在设计这款转换装置的三维结构时，首先要确认对接接口的插针间距、插针直径、插接深度这些核心参数，所有配合尺寸都按照IT7级公差进行标注，插针的位置度公差控制在0.05mm以内，保证和对接接口插接时不会出现卡滞、插偏的问题。外壳的壁厚设计为2mm，既保证壳体有足够的结构强度，也不会因为壁厚过大导致成型时出现缩痕、翘曲的问题，固定耳的位置做了R2的圆角过渡，避免安装时应力集中导致固定耳断裂。考虑到实际使用时可能会在转换装置外部接驳线束，壳体出线端做了防折弯的喇叭口结构，避免线束反复弯折时在出线位置出现线芯断裂的问题。

　　在设备内部的安装场景中，这款转换装置的整体外形尺寸控制得非常紧凑，不会占用过多的柜内安装空间，相邻安装的两个转换装置之间只需要预留5mm的间隙即可满足插拔操作的空间需求，不需要额外预留过大的操作空间，能有效提升控制柜内部的空间利用率。对于做设备改造、测试台架搭建的结构工程师来说，这类转换装置的三维模型可以直接导入到装配体中，提前模拟安装位置、走线路径，避免实际装配时出现和周边部件干涉的问题，也可以根据模型的安装孔位提前在安装板上加工对应的孔位，减少现场配做的工作量。在信号传输的适配性上，这款转换装置的内部电路做了等长布线设计，保证多路信号传输的延迟一致，不会因为线长差异导致信号时序错乱，适配工业现场常见的开关量信号、低速通讯信号的传输需求，不需要额外增加信号放大电路即可实现稳定的信号转接。从实际使用的反馈来看，这类密封式的接口转换装置比市面上常见的开放式转接头使用寿命长3倍以上，尤其是在多粉尘、有轻微油污的生产车间环境下，密封外壳能有效保护内部的接触件不受污染，减少接触不良导致的信号中断问题，降低设备运维的频次。建模过程中，所有的拔模角度都按照注塑成型的要求设置为1.5度，壳体内部的加强筋厚度控制在壁厚的0.6倍，避免注塑成型时出现表面缩痕，插针的固定部分设计了防转结构，保证插针在注塑装配时不会出现转动，确保插针的位置精度。
