声光警报器Astra-10结构设计

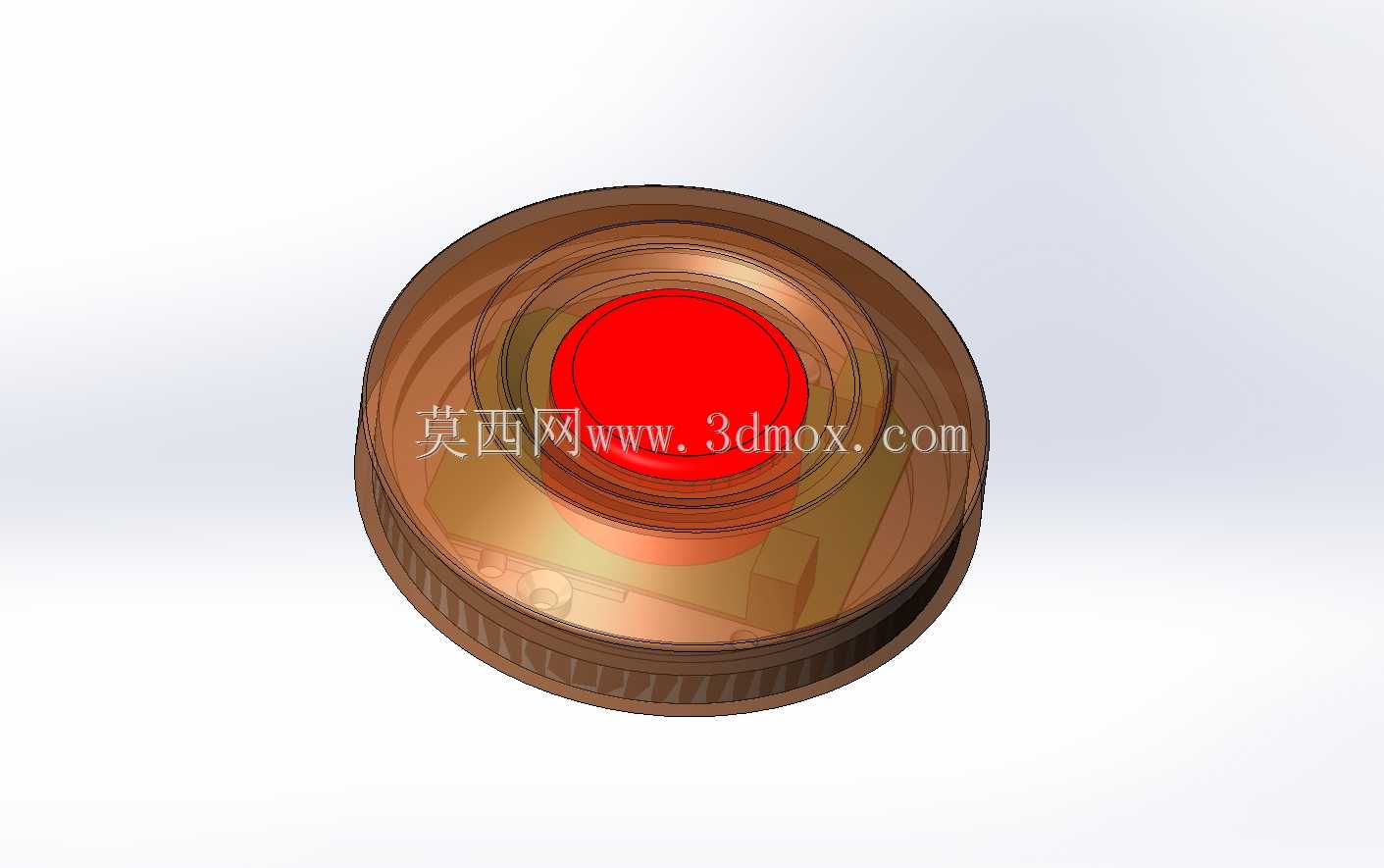

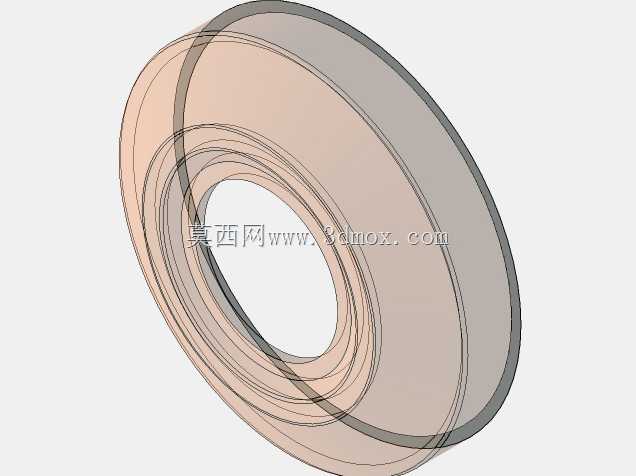

　　这款圆形声光一体警示装置，主要应用在安防报警、消防预警、工业设备故障提示、出入口管控等场景中，当系统触发预警信号时，可同时通过高亮红光闪烁与高分贝声响传递警示信息，相比单一光效或单一音效的警示部件，能在嘈杂车间、开阔园区、光线复杂的地下空间等环境下，大幅提升警示信息的触达率，避免因环境干扰导致相关人员错过预警信号。从结构设计来看，整体采用矮圆柱式外形，外壳做了阶梯式分层结构，最外层的侧壁设置了细密的防滑齿纹，既可以在安装旋拧时增大手部摩擦力，也能在设备嵌入安装位后，通过齿纹与安装基座的卡槽形成周向限位，避免长期受震动影响出现壳体松动移位的问题。顶部的红色透光罩采用内凹式安装设计，透光区域边缘做了圆滑过渡，

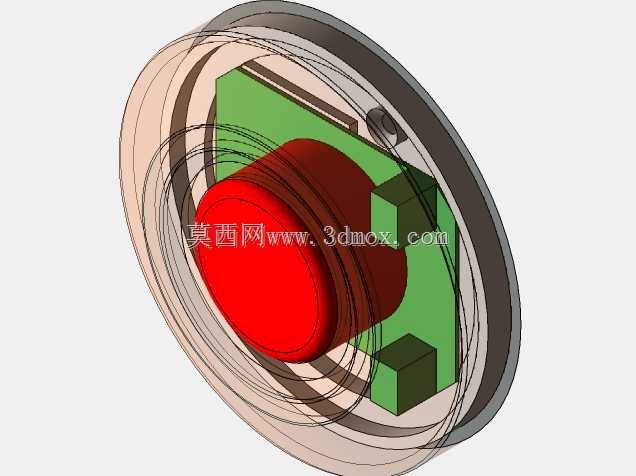

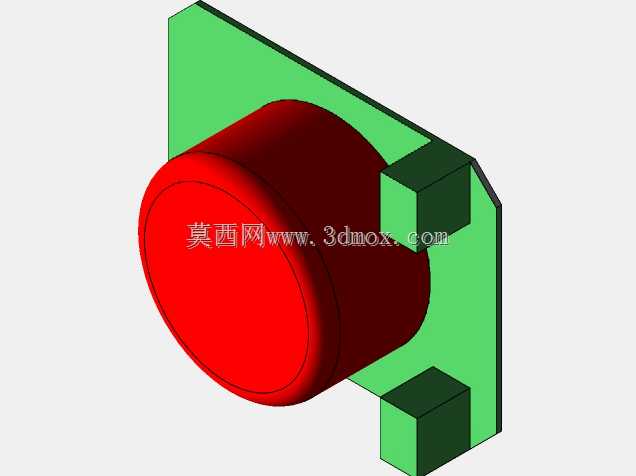

　　既可以减少外力直接冲击透光面的概率，也能让内部光源的光线通过曲面形成更大角度的扩散，覆盖水平方向360度的可视范围，不存在视觉盲区。装置的内部腔体做了分层布局，最上层是光源安装位，预留了贴片式灯板的固定螺柱与走线槽，中间层是蜂鸣器的安装腔，腔体侧壁做了细密的透声孔结构，在保证声音可以顺畅传出的同时，能阻挡大部分粉尘与溅水进入内部，适配多数室内外非极端恶劣的安装环境。底部设置了标准的接线引出位与安装定位凸台，安装时可以直接嵌入预先开好的圆形安装孔内，通过侧壁的卡扣或者配套的锁紧螺母完成固定，不需要额外设计复杂的转接支架，能适配多数安防主机、工业控制柜、门禁道闸设备的面板安装需求。在建模过程中，所有配合面都预留了合理的公差间隙，

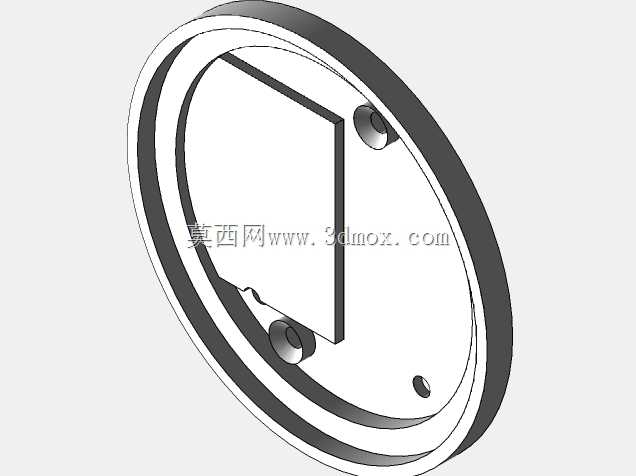

　　外壳的合模线位置做了隐藏式设计，设置在壳体侧壁的防滑齿纹间隙处，不会影响产品外观的整体性。透光罩与外壳的配合处设计了环形密封槽，可加装橡胶密封圈提升防护等级，满足不同使用场景的防护需求。装置的整体厚度控制在较低范围，安装后突出安装面板的高度较小，不会在通行空间内形成明显的凸出障碍物，避免人员过往时发生磕碰。内部的走线槽做了圆角过渡处理，避免装配时线材被锐边割破绝缘层，提升长期使用的可靠性。蜂鸣器的安装位设置了减震缓冲的凸点结构，可减少蜂鸣器工作时的震动传递到外壳，降低长期震动导致的螺丝松动、部件移位的风险。光源部分的安装位做了反光面的角度设计，能让灯珠发出的光线更均匀地扩散到整个红色透光罩表面，避免出现局部亮斑、局部透光不足的问题，保证各个角度观察时都能清晰识别到光效警示信号。
