RJ45网口方形法兰穿墙固定连接器

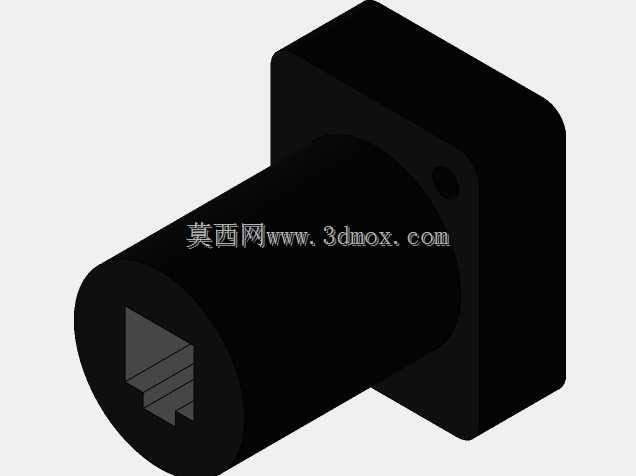

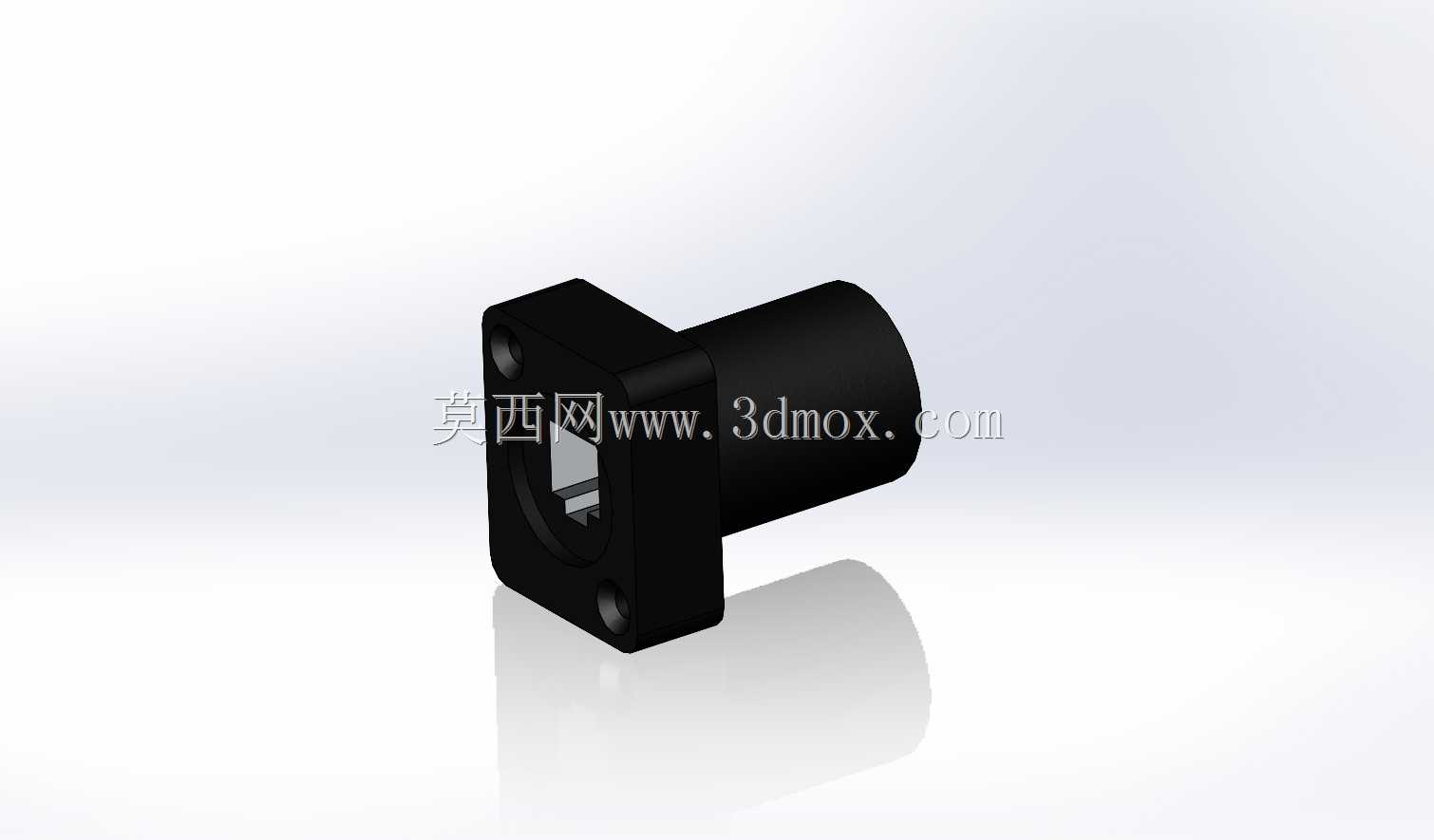

　　该结构件为工业以太网链路里的面板式RJ45接口转接座，整体采用带方法兰的直筒穿墙构型，前端方形法兰盘预留四个沉头安装孔位，可直接贴合机柜面板、设备钣金侧壁、自动化产线控制箱的开孔面完成锁附固定，后端圆柱筒体穿过面板预留开孔，内部预置RJ45母座容纳腔，前端开口正对水晶头插拔方向，现场布线时无需在面板内侧额外预留接口避让空间，网线水晶头从设备外侧即可直接插入完成链路对接，常见于工业控制柜、机床操作面板、户外通讯终端、轨道交通车载设备的网口外露场景，既能够规整设备外部走线，也可避免内部线束随设备震动拉扯网口引脚导致的接触不良问题。

　　从结构设计逻辑来看，前端方形法兰的边长尺寸大于后端圆柱筒体的外径，安装时法兰端面完全贴合面板外侧，四个安装孔分布在法兰四角，锁附螺丝后法兰与面板之间可加装密封橡胶垫，满足IP54以上的面板防尘防溅需求，筒体的轴向长度匹配常规1.5mm至3mm厚度的钣金面板，筒体穿入面板后内侧无需额外配置锁紧螺母，依靠法兰端面的限位即可完成轴向定位，装配工序仅需从外侧锁入四颗固定螺丝，相比传统圆形螺纹式穿墙网口，无需在面板后侧伸手拧动螺母，在机柜内部线束密集、操作空间狭窄的场景下装配效率提升明显。筒体内部的型腔按照标准RJ45母座的外包络尺寸预留间隙，母座从筒体后侧装入后，前端插接面与法兰外侧端面基本齐平，水晶头插入后卡扣完全处于法兰开口范围内，不会出现插拔时水晶头侧边磕碰面板开孔边缘的情况，开口轮廓做了小角度导入倒角，现场盲插时水晶头可顺着倒角滑入接口对位，降低夜间运维、狭小空间操作时的对位难度。

　　安装边界层面，面板开孔仅需按照圆柱筒体外径加工圆形通孔，四角螺丝孔的孔位间距与法兰安装孔严格对应，开孔公差可放宽至0.2mm，普通钣金激光切割即可完成加工，无需高精度二次铣削。法兰外侧的插接端面做了下沉台阶，可选配防尘橡胶盖，设备未插网线时将防尘盖扣入接口，可阻挡车间内的金属粉尘、切削液雾气进入接口内部，避免金手指氧化锈蚀。筒体的外圆柱面与面板开孔之间预留0.1mm至0.3mm的装配间隙，穿装时不会出现卡滞，若设备使用场景存在强震动工况，可在筒体与面板开孔的缝隙处填充密封胶，进一步提升整体连接刚性，避免设备运行震动传导至网口母座引发的瞬断。

　　功能特性上，该构型将网口的插接受力全部传递到法兰与面板的锁附结构上，网线受到侧向拉扯时，外力不会直接作用在母座的PCB引脚上，相比直接将RJ45母座焊接在内部控制板上的方案，可承受至少50N的侧向拉拽力而不出现引脚脱焊、母座移位问题。法兰的方形轮廓相比圆形法兰，在面板上安装时具备防转特性，锁附螺丝过程中整个连接器不会随螺丝转动，无需额外使用工具夹持筒体定位，单人即可完成装配作业。结构整体无多余外露凸起，法兰外侧表面平整，设备擦拭清洁时不会勾挂抹布，也避免现场操作人员走动时磕碰突出的网口结构。针对工业场景的布线需求，筒体内部预留了屏蔽层压接空间，带屏蔽的RJ45母座装入后，屏蔽壳可与法兰金属壳体导通，再通过法兰固定螺丝与机柜钣金面板接为一体，实现以太网链路的360度屏蔽接地，有效抑制车间内变频器、伺服驱动器产生的电磁干扰，保障高速以太网通讯的稳定性，避免丢包、延迟波动等问题。建模过程中法兰四角的安装孔采用沉头孔设计，锁入十字盘头螺丝后螺丝头部完全沉入法兰端面以下，不会突出表面干涉网线水晶头的插拔，沉头孔的深度按照标准螺丝头部厚度设定，既保证螺丝锁紧后端面齐平，也避免孔深过薄导致法兰局部强度不足。筒体壁厚均匀控制在1.5mm左右，既保证整体结构刚性，在受到外力挤压时不会出现形变挤压内部母座，也控制了整体重量，安装在薄钣金面板上不会出现面板局部下坠变形。接口内部的型腔四周预留了均匀的避让间隙，母座装入后不会出现壳体与母座干涉挤压的问题，适配市面上绝大多数标准尺寸的RJ45直通母座，无需针对特定品牌母座修改结构，通用性较强。
