带安装底座的通讯设备锁卡维组件结构

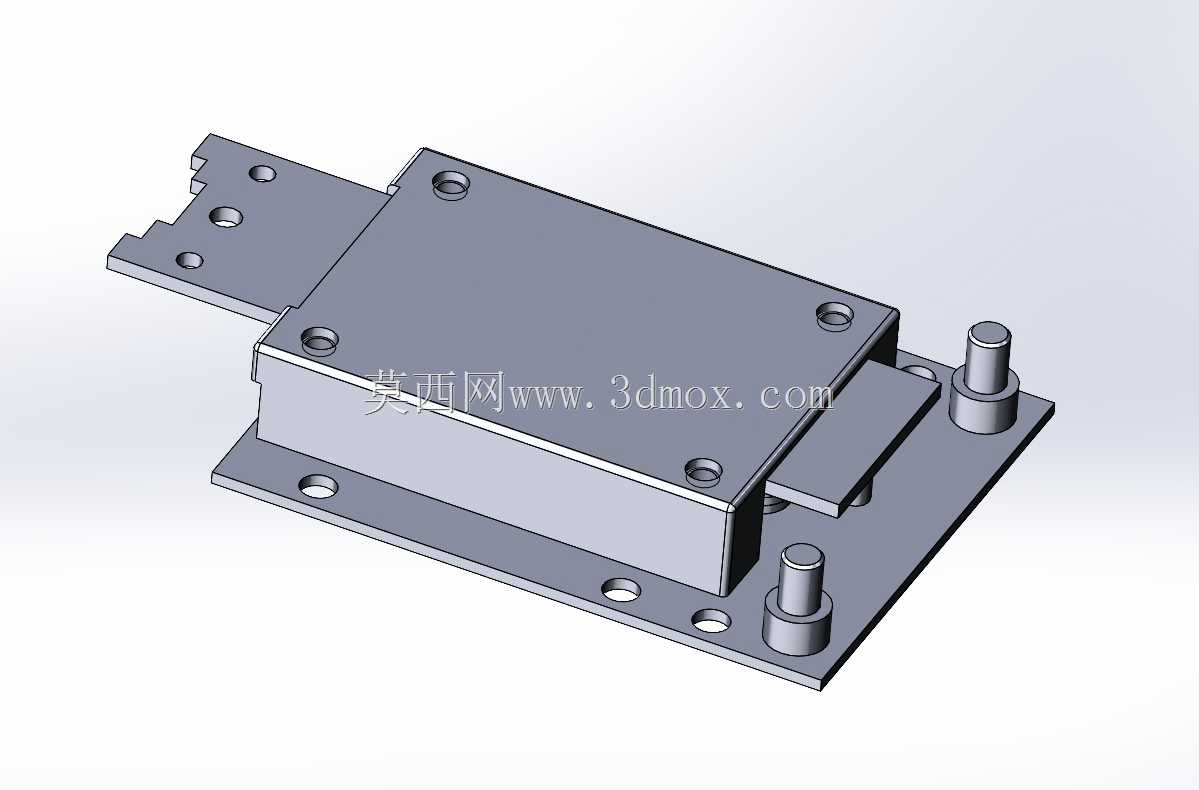

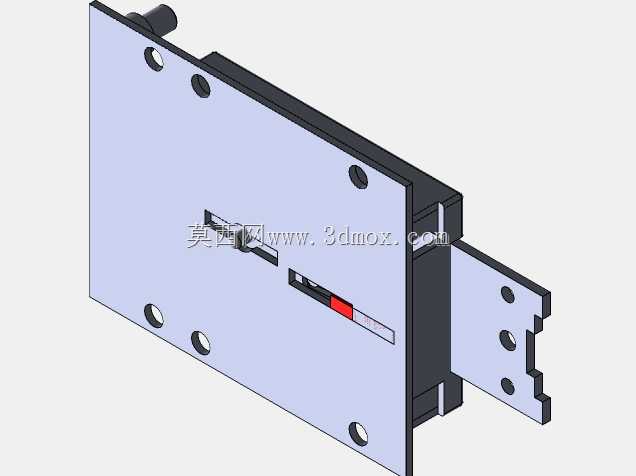

　　在通讯基站板卡固定、工业通讯模组安装、嵌入式通讯终端装配场景中，这类带安装底座的锁卡维结构是保障板卡连接可靠性的核心机械构件，日常运维中板卡的插拔更换、长期使用中的抗振防松、安装对位的精度控制，都依赖这类结构的合理设计。从实际工程使用角度看，该结构采用上下分层的装配形式，底部为带多组安装孔的固定底座，底座上伸出两个圆柱定位销，用于板卡安装时的初定位，避免装配过程中板卡偏移导致的接插件插针弯折问题；上层为锁止主体盒体，盒体通过四角的沉头螺钉与底座连接，侧面预留的滑动锁舌可在板卡插入到位后自动卡入板卡侧边的锁止槽，实现板卡的无工具锁紧，拆卸时只需拨动锁舌即可完成板卡释放，适配通讯机房快速运维的操作需求。

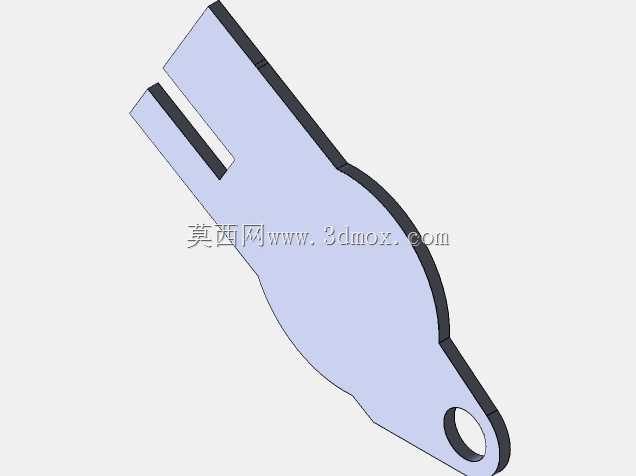

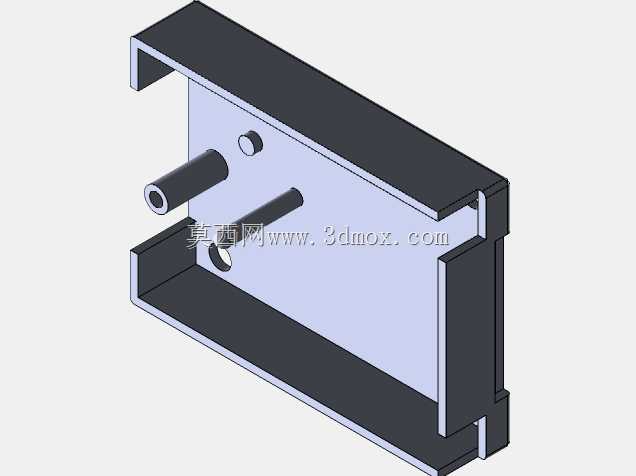

　　设计过程中优先考虑了安装边界的兼容性，底座两侧伸出的带孔安装耳可适配不同间距的机柜安装梁，安装孔采用长圆孔与圆孔组合的形式，允许装配时存在±0.5mm的位置公差，降低机柜安装面的加工精度要求；定位销的高度设置为8mm，刚好在板卡插入时先于接插件接触导向，避免接插件承受侧向力，销顶端做15°倒角处理，减少对位时的卡滞概率。锁止机构的设计采用内置弹簧复位的结构，锁舌的伸缩行程设置为6mm，既保证足够的锁止深度防止板卡受振脱出，又避免行程过大导致的解锁操作费力，锁舌与板卡接触的端面做圆弧过渡，不会在板卡插拔过程中刮伤板卡表面的阻焊层。盒体的壁厚设置为2mm，采用铝合金压铸成型的工艺适配性设计，既保证整体结构的刚性，

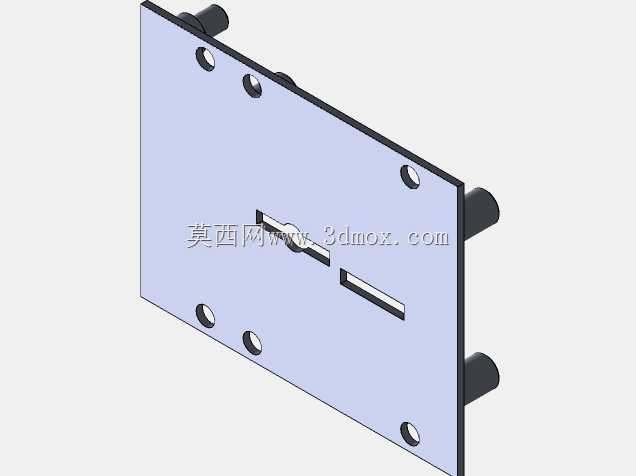

　　在10g加速度的振动工况下不会出现结构形变，又控制整体重量，减少机柜安装面的承重负载；盒体上表面为平整平面，可粘贴设备标识标签或二维码铭牌，方便运维时的设备信息识别。底座上的安装孔分为两类，一类是用于将整个组件固定在机柜或安装板上的M4螺纹底孔，孔位间距符合通讯设备通用安装孔距规范，可直接替换同类型老旧锁卡结构，无需重新加工安装面；另一类是用于盒体与底座连接的M3沉头孔，沉头深度刚好容纳螺钉头部，保证盒体上表面无凸起，不会干涉上层板卡或其他组件的安装。在实际选型应用中，该结构可适配厚度为1.2-2.0mm的标准通讯板卡，锁舌的初始预紧力设置为15N，既能保证板卡插入时的阻力适中，不会出现插装不到位的情况，

　　又能在长期使用后弹簧力衰减的情况下仍保持足够的锁止力，避免板卡松脱导致的通讯中断问题。结构的所有棱角处都做了R0.5的圆角处理，避免装配和运维过程中划伤操作人员，同时减少应力集中，提升结构的抗疲劳寿命；底座与盒体的配合面设置0.1mm的间隙公差，既保证装配的便利性，又避免间隙过大导致的锁舌对位偏差。针对户外通讯设备的使用场景，该结构的设计预留了导电氧化的表面处理余量，装配后可实现整体等电位连接，避免不同金属件之间的电化学腐蚀，同时满足电磁屏蔽的接地要求，减少外界电磁干扰对通讯信号的影响。
