双规格滴油雾化器结构设计方案

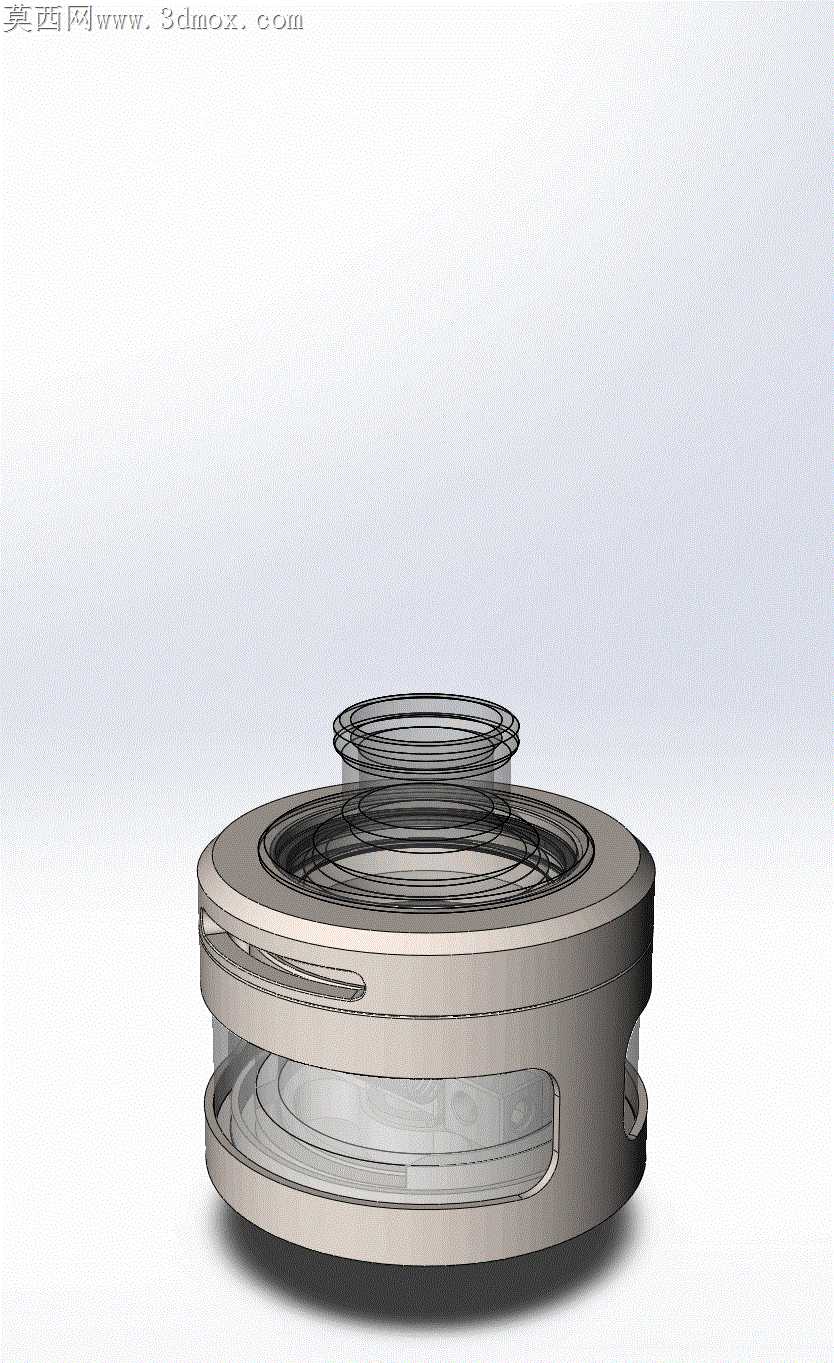

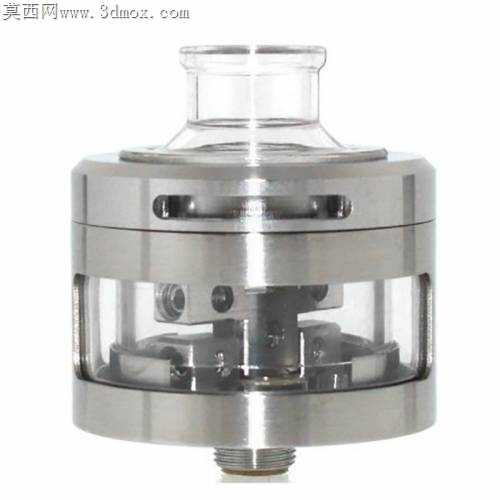

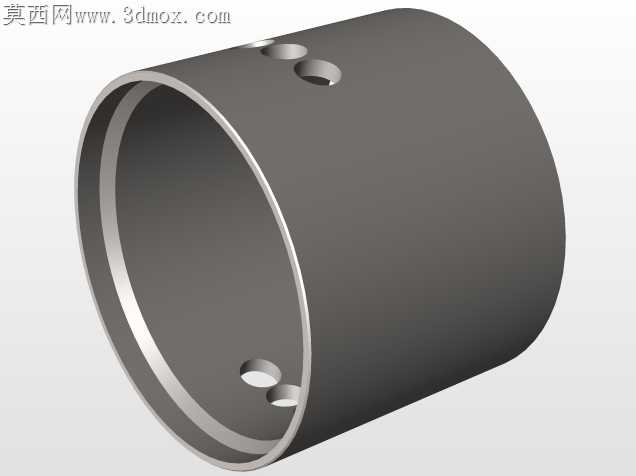

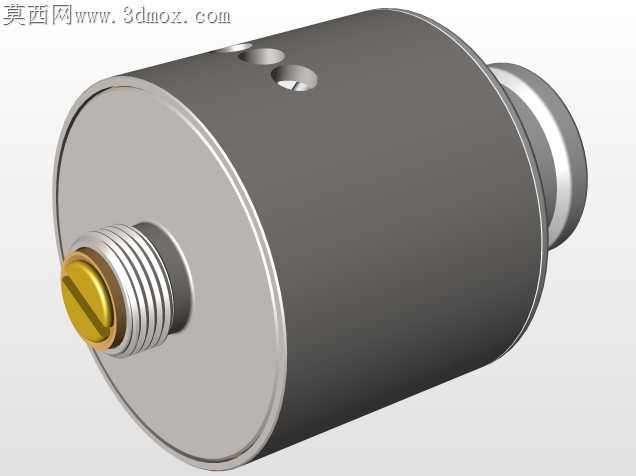

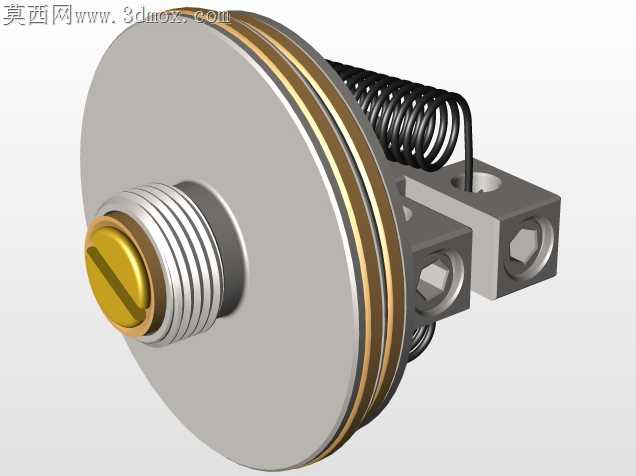

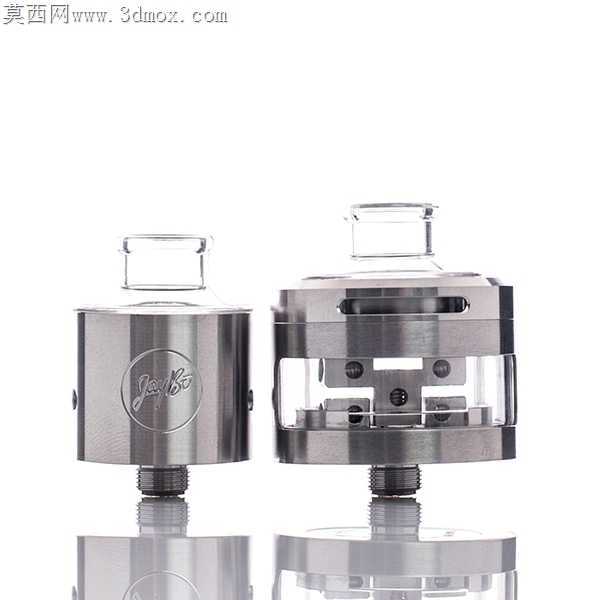

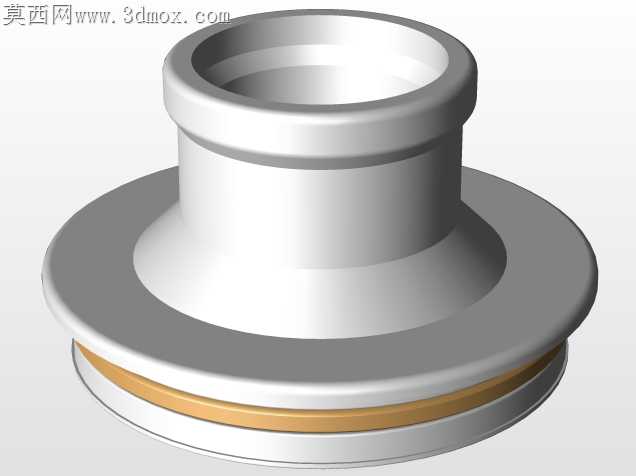

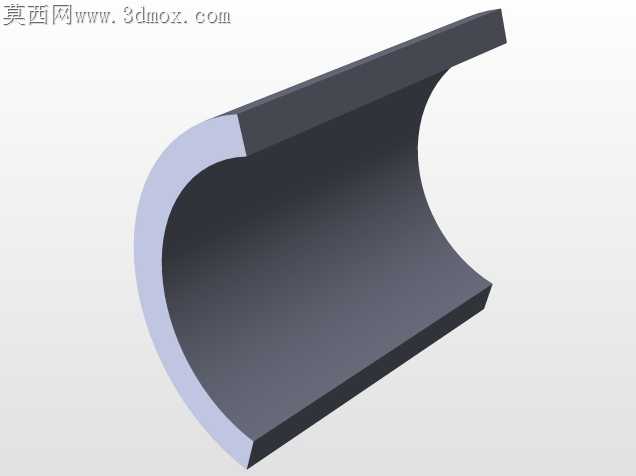

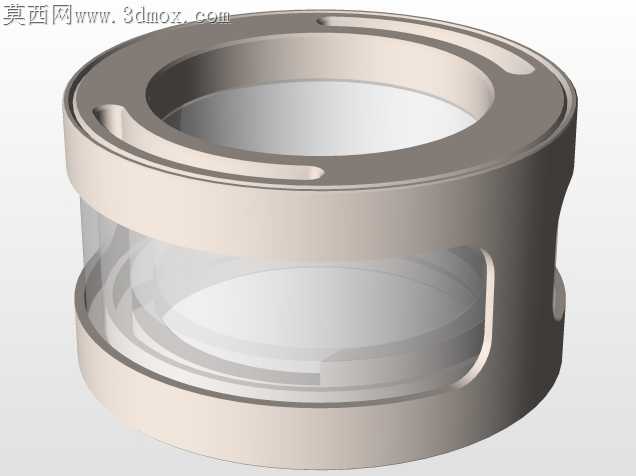

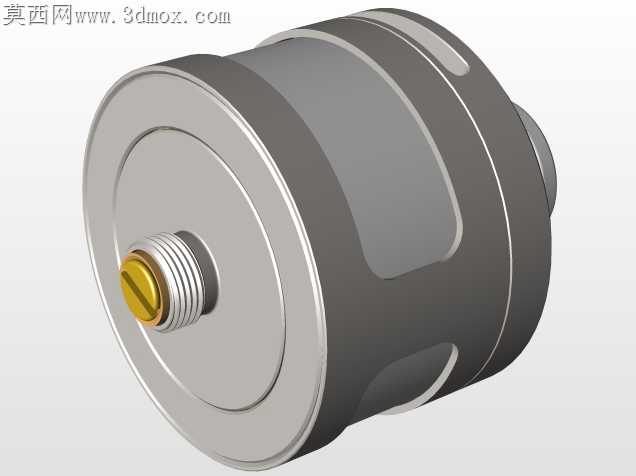

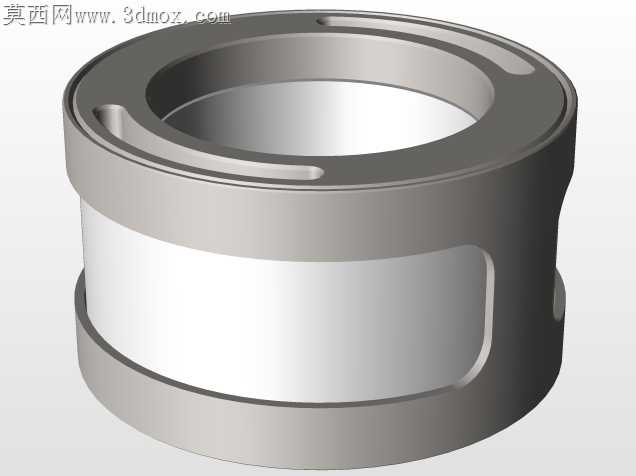

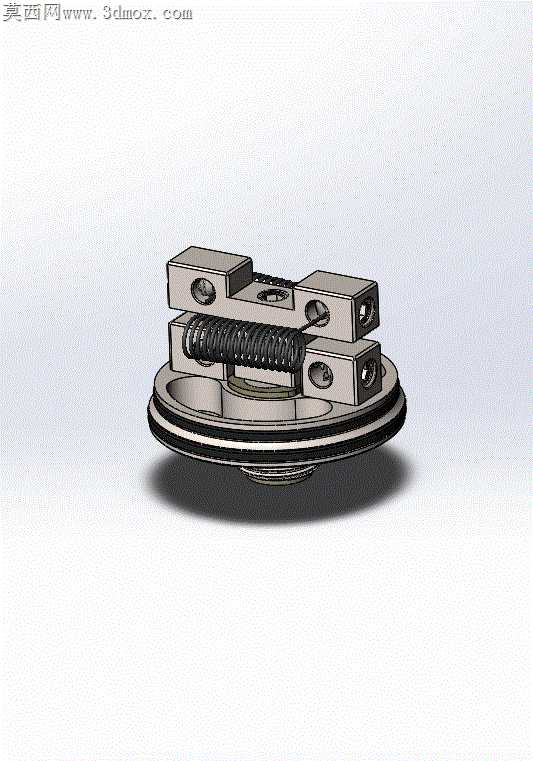

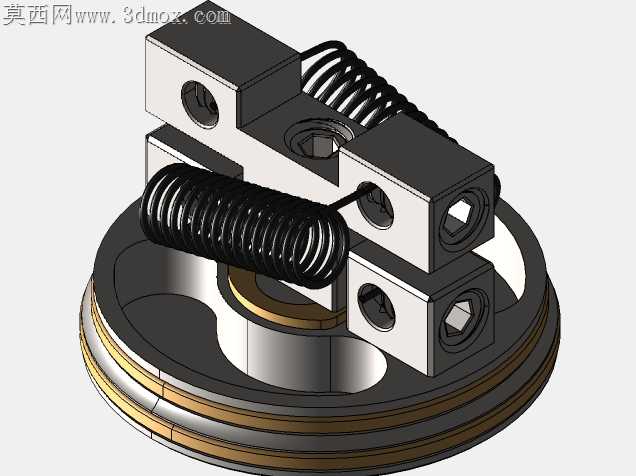

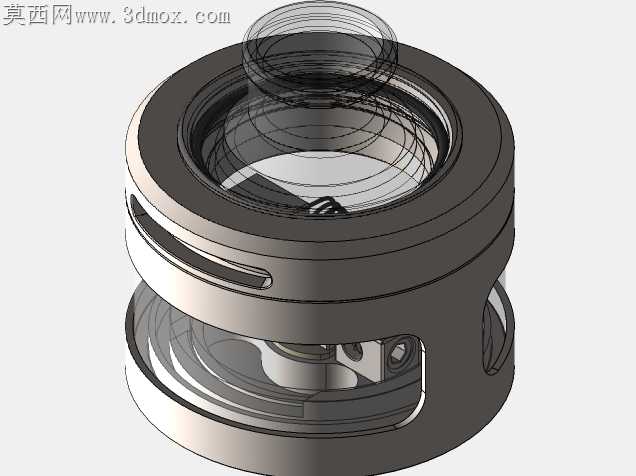

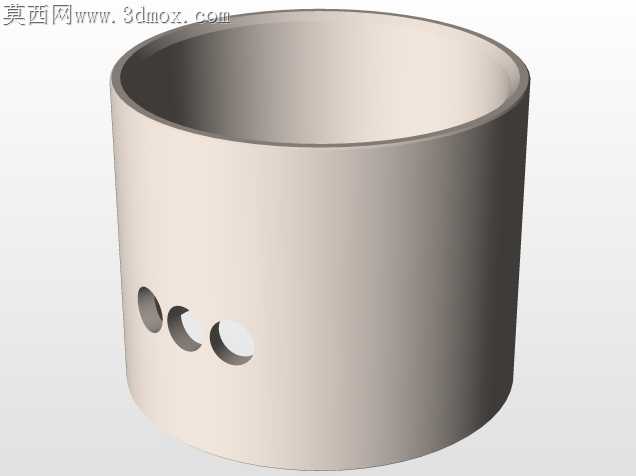

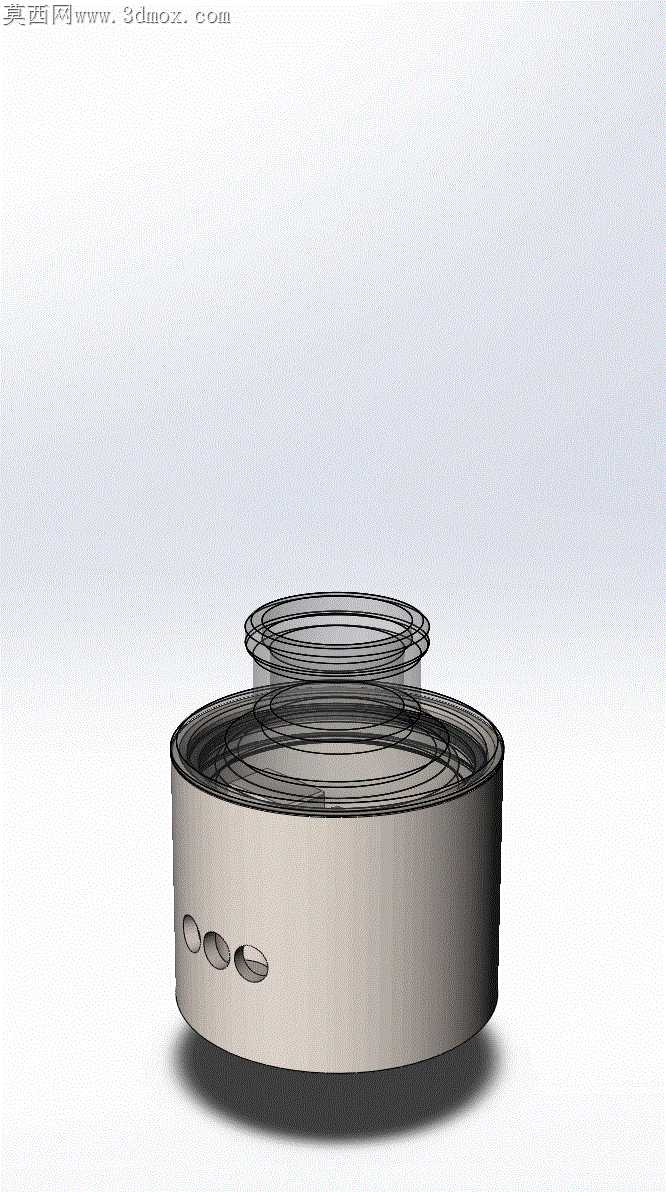

该雾化器结构面向电子雾化设备的日常使用场景设计，核心服务于追求雾化口感、烟雾表现的终端使用需求，可适配常规规格的雾化主机设备，为用户提供稳定的雾化输出体验。产品在功能设计上做了针对性优化，30毫米规格版本采用双层玻璃外壳结构，两层玻璃之间预留独立空气管道，进气气流可直接进入线圈外围的腔室，在线圈周边形成均匀包裹的环形气流，这种结构一方面能让气流充分接触发热线圈的整个发热区域，让烟油雾化更充分，大幅提升烟雾的细腻度与口感一致性，另一方面环形气流的缓冲作用能有效降低使用过程中的气流噪音，让使用过程更安静。同时设计团队针对用户普遍反馈的 spitback（炸油吸入口中）问题做了结构优化，通过调整气道长度与气流导向角度，减少大颗粒烟油被气流直接带出入口的概率，提升使用体验。22毫米规格版本则更偏向传统滴油雾化器的使用习惯，适配偏好紧凑尺寸、直接进气口感的用户群体。在设计思路上，由于成品玻璃外壳总成属于不可拆卸结构，无法通过拆解直接测量内部密封件、内表面的精确尺寸，设计过程中结合外部实测尺寸与常规雾化器的结构逻辑，通过视觉比例推算完成内部几何结构的建模，重点还原了密封槽的安装位置与大致深度，同时对密封件的安装公差做了预留，保证玻璃外壳与底座、上盖的装配密封性，避免使用过程中出现漏油问题。外形尺寸上，22毫米版本直径22毫米，总高度26.7毫米，采用侧进气结构，正极柱直径13.6毫米，可适配常规22毫米规格的主机设备与标准雾化仓配件；30.7毫米版本直径30毫米，总高度30.7毫米，采用底部进气结构，安装边界可覆盖主流大尺寸滴油雾化主机的安装台面，无需额外转接配件即可直接装配。结构上还预留了常规发热丝的安装空间，可支持单丝、花式丝等多种发热线圈的安装使用，同时做了储油槽的深度优化，可储存适量烟油，减少频繁滴油的操作频次，兼顾口感表现与使用便利性。
