按比例还原的混流式水轮机转轮结构

这款混流式水轮机转轮是水力发电核心做功部件的等比例缩小还原结构，主要应用在中小型水力发电站的水轮机组中，承担着将水流的压能与动能转化为旋转机械能的核心作用，是决定水轮机能量转换效率、运行稳定性的关键部件。在实际水电场景中，这类转轮安装在水轮机蜗壳出口的尾水管入口位置，上游来流经过导叶机构调整角度后，以最优入射角冲击转轮叶片，推动转轮带动主轴连接的发电机转子旋转，完成水力能到电能的转换。

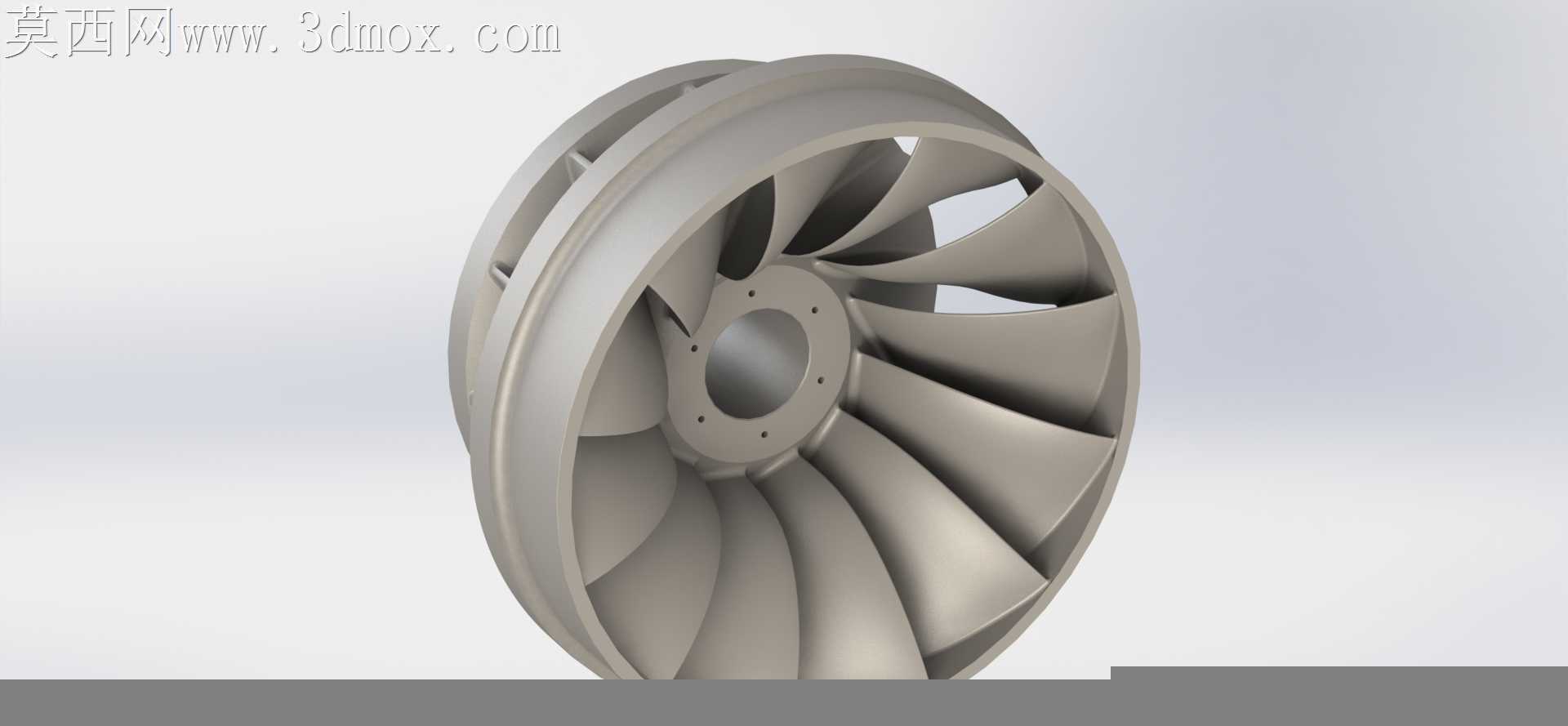

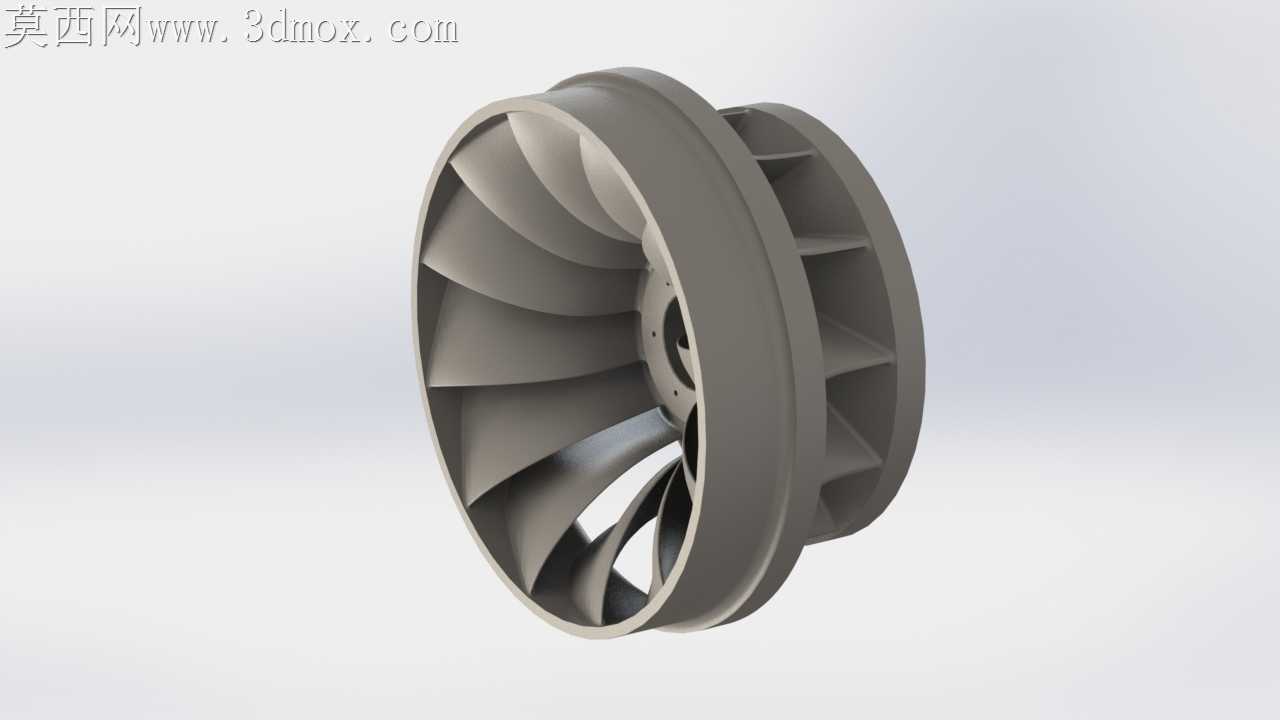

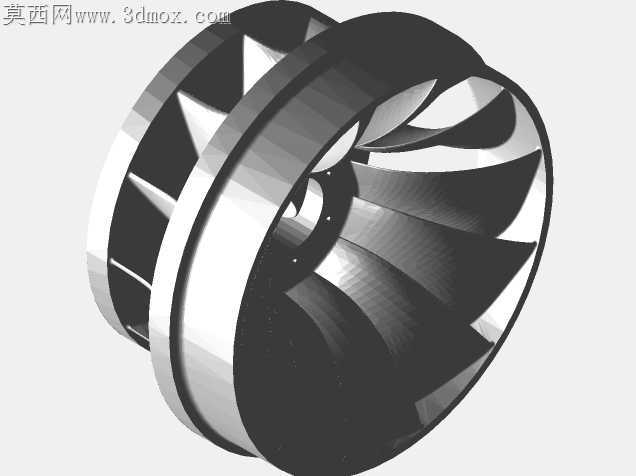

从功能特性来看，该还原结构完整复刻了真机转轮的核心流道设计，叶片采用空间扭曲翼型布局，能够适配混流式水轮机适用的中高水头、中等流量工况，在运行过程中可有效降低水流在叶片表面的脱流、涡流损失，减少空化气蚀对叶片表面的侵蚀，提升机组长期运行的可靠性。转轮整体采用轮盘、叶片、上冠下环一体化的结构逻辑，中心设置带安装孔的轮毂结构，用于和水轮机主轴进行定位连接，轮毂上的均匀分布螺栓孔可保证转轮与主轴法兰的同轴度，避免高速旋转时出现动平衡超标引发的机组振动问题。

设计过程中严格遵循1:3的缩放比例，所有流道曲面、叶片安装角度、轮缘与轮盘的过渡圆角均按照真机参数等比例缩小，保证缩小后的模型流道走向与真机完全一致，可用于小型水力试验台的流场观测、教学演示场景，也可作为水电设备科普展示的实体模型使用。从安装边界来看，该缩放转轮的外缘与模拟蜗壳内壁需保留均匀的间隙，避免旋转过程中出现剐蹭，中心轮毂的安装止口尺寸与对应缩放比例的主轴轴径完全匹配，安装时需保证转轮端面与主轴轴线的垂直度，防止运行时出现偏摆。叶片的进水边与出水边均做了圆滑过渡处理，还原真机的修型工艺，避免尖锐边缘在水流冲击下产生应力集中，同时也能减少水流进出流道时的局部水头损失，提升整体能量转换效率。
