立式链条传动气缸盖冷却输送装置

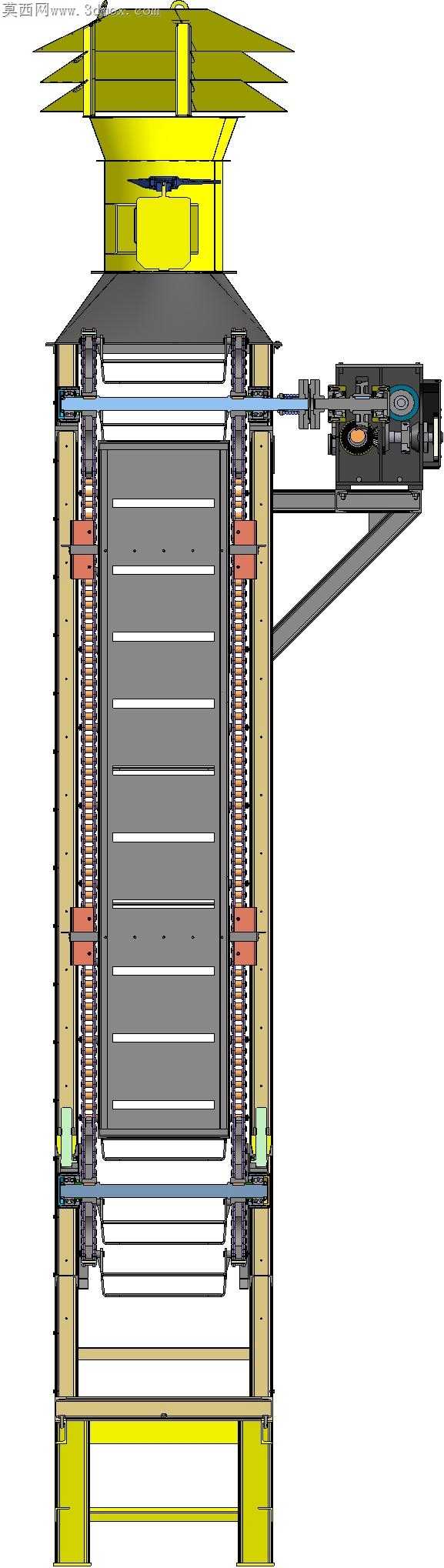

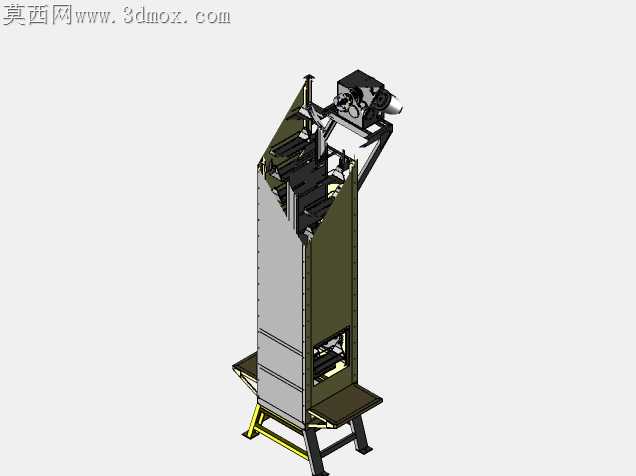

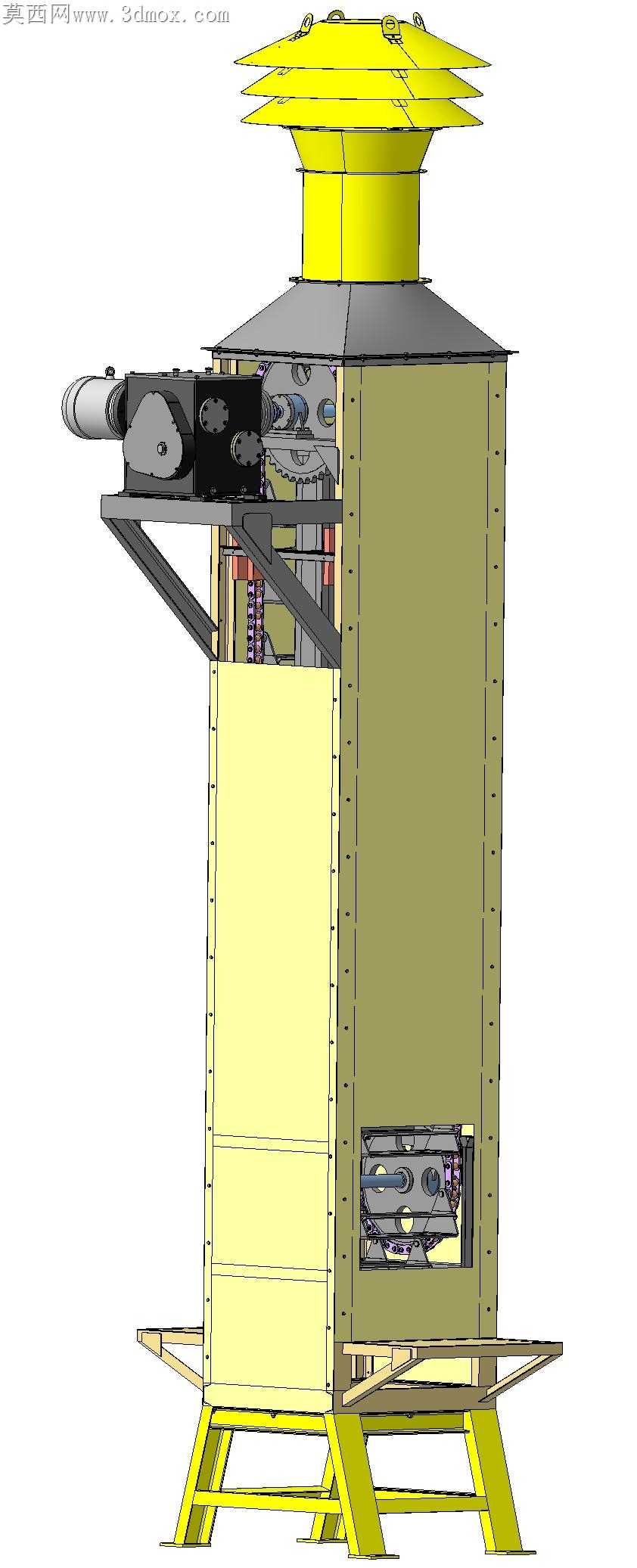

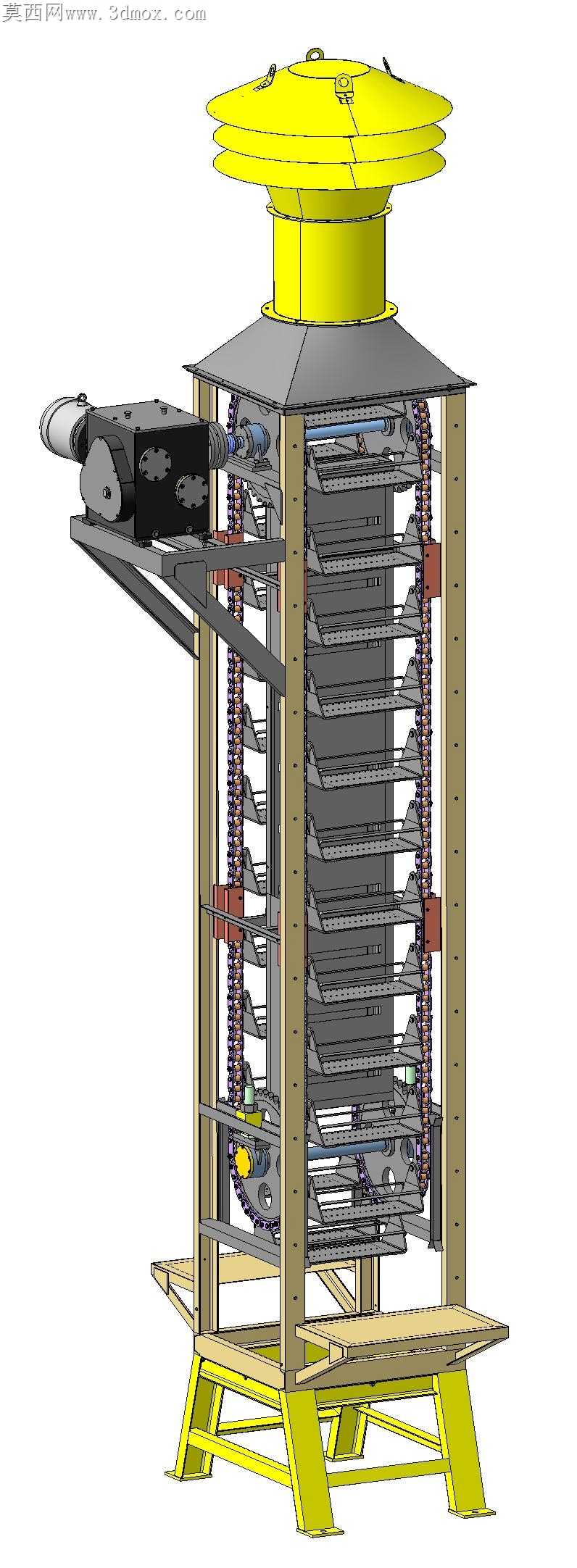

该立式冷却输送装置主要应用于汽车发动机零部件生产加工环节，适配气缸盖铸造、热处理加工后的在线冷却工序，衔接上游热加工出料工位与下游机加工上料工位，解决高温气缸盖自然冷却耗时久、占地大、工件周转易磕碰的生产痛点，可直接集成到气缸盖自动化生产线中，实现高温工件的连续化冷却输送，无需人工周转干预。设备整体采用立式塔状结构设计，相较于传统水平布置的冷却输送线，大幅压缩了生产车间的平面占地空间，顶部集成大流量风冷单元，可在工件输送过程中持续输送低温气流，带走气缸盖表面及内部流道的余热，让工件在输送全程完成均匀降温，避免工件局部冷却不均产生的形变缺陷。设备核心输送结构采用双侧链条传动搭配多层承载托盘的设计，托盘通过专用连接件固定在双侧链条之间，随链条做闭环回转运动，工件从侧部进料工位被推送至承载托盘后，随链条沿立式框架缓慢上升、回转、下降，全程在风冷气流覆盖范围内移动，充分保障冷却时长，冷却完成后从另一侧出料工位输出至下一工序。侧部设置的驱动单元采用皮带传动衔接减速结构，运行转速平稳可调，可根据上游产线的节拍、工件入料温度灵活调整输送速度，匹配不同产能、不同冷却时长要求的生产场景。框架采用型钢焊接成型的立式支撑结构，底部设置带加强筋的安装底座，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需预留顶部风冷单元的通风检修空间、侧部驱动单元的维护操作空间，以及进出料工位与上下游设备的衔接对接空间，设备进料高度适配常规铸造线出料高度，出料高度适配机加工线的上料高度，无需额外增设转接升降机构即可完成产线对接。承载托盘采用耐高温耐磨材质制作，表面设置与气缸盖轮廓匹配的定位结构，避免输送过程中工件移位滑落，双侧链条采用重载输送链条，可承载多件高温气缸盖的总重量，长期运行无明显形变拉长，设备整体运行噪音低，维护点集中在侧部驱动区域与链条张紧位置，日常检修无需拆解主体框架，可有效降低产线运维的时间成本。
