轴承转台配套气动滚筒夹紧机构

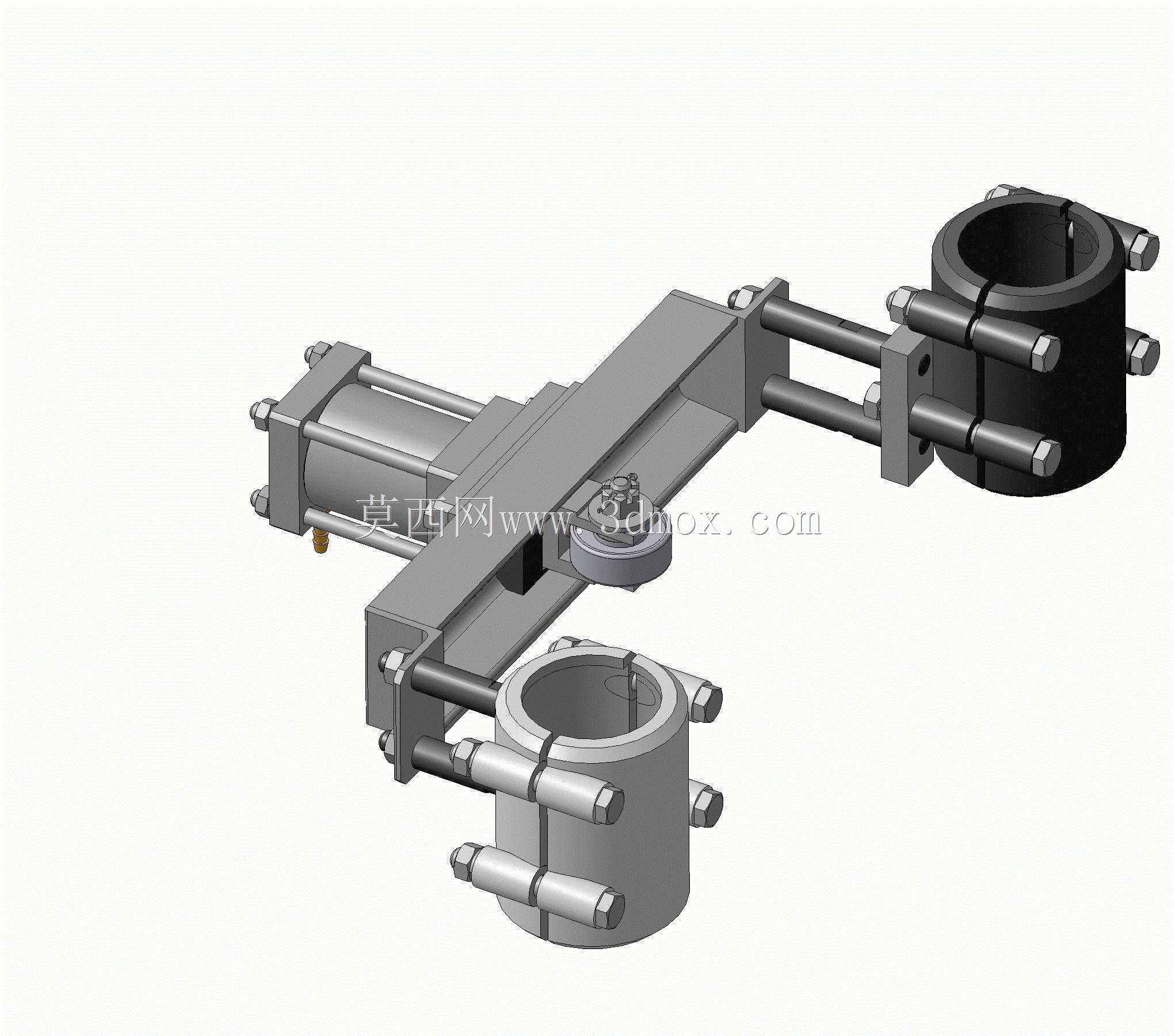

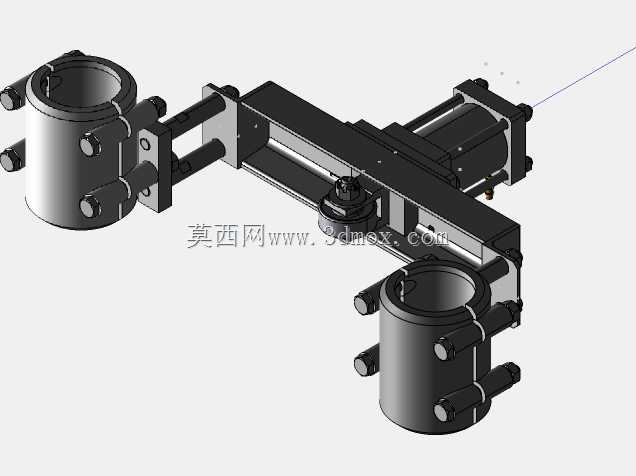

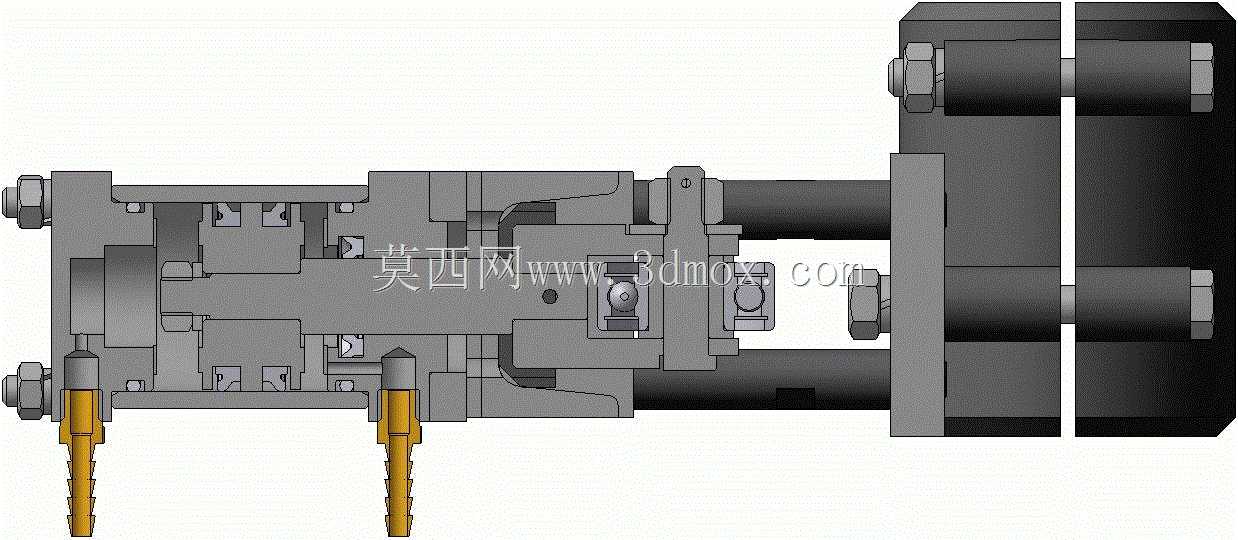

　　这套气动滚筒夹紧机构主要适配轴承转台类加工、检测工位的工件装夹需求，在轴承套圈、回转类薄壁零件的磨削、探伤、装配工序中应用较多，区别于传统手动卡盘装夹，该机构依靠气缸输出直线推力，通过双侧对称布置的夹筒同步动作完成工件抱紧，装夹动作响应快，重复定位精度稳定，可适配自动化生产线的节拍要求。从结构布局来看，整套机构采用悬臂式安装基体，气缸固定端通过螺栓锁紧在安装座侧面，活塞杆端连接双侧导向杆，导向杆与夹筒安装座通过刚性连接块锁固，避免夹紧动作过程中出现偏载，夹筒采用剖分式对开结构，内壁可根据待装夹工件的外径尺寸更换适配衬套，夹紧力通过气缸进气压力调节，可覆盖不同壁厚、不同材质回转工件的装夹需求，避免薄壁件装夹变形。

　　设计过程中优先考虑了安装边界的适配性，安装座背面预留了标准T型槽安装孔位，可直接固定在转台台面或者设备滑台上，不需要额外加工转接板，双侧夹筒的中心距预留了调节余量，可通过导向杆上的锁紧螺母调整开合行程，适配一定直径范围内的工件装夹，减少换型时的零件更换成本。夹筒与工件接触的内壁做了防滑处理，同时在夹紧行程末端设置了硬限位，避免气缸过行程导致工件被夹伤，导向杆采用镀铬光轴配合无油衬套导向，长期往复动作下磨损量小，维护时仅需定期清理衬套处的切屑、粉尘即可，不需要频繁加注润滑脂。在实际工况使用中，该机构可配合转台的回转动作，在工件完成一次装夹后实现整周加工或者检测，不需要二次装夹找正，相比传统的螺栓压板装夹方式，

　　单工位装夹时间可缩短70%以上，同时夹紧力的一致性更好，避免人工装夹时力度不均导致的工件加工圆度超差问题。机构的气动回路可接入设备总气路，通过电磁阀控制夹紧、松开动作，可配合设备的PLC信号实现自动装夹，适配无人化加工单元的改造需求，整套机构的外露部件均做了发黑防锈处理，可适配切削液喷淋、粉尘较多的车间加工环境，气缸选用标准带磁环型号，可加装磁性开关检测夹紧、松开到位信号，接入设备的安全联锁回路，避免未夹紧时设备启动加工引发的安全事故。从安装尺寸来看，整套机构的横向安装宽度不超过400mm，纵向伸出长度不超过300mm，夹筒的开合行程范围为20mm，可适配外径60mm到120mm之间的回转类工件装夹，

　　安装座的固定孔位间距符合通用机床工作台的T型槽间距标准，可直接安装在平磨、外圆磨、轴承检测机等设备的工作台上，不需要对原有设备做大规模改造。结构设计时做了受力仿真验证，在气缸最大输出推力下，安装座的变形量控制在0.02mm以内，夹筒的抱紧力均匀分布在工件整周接触面上，不会出现局部应力集中导致的工件变形，导向杆的长径比经过优化，在满行程伸出时不会出现下垂，保证夹筒的同轴度精度，整套机构没有易损的复杂传动部件，长期使用的故障率低，备件更换成本低，适合批量加工工位的长期连续使用。
