带U型槽半圆安装支座挤压成型结构件

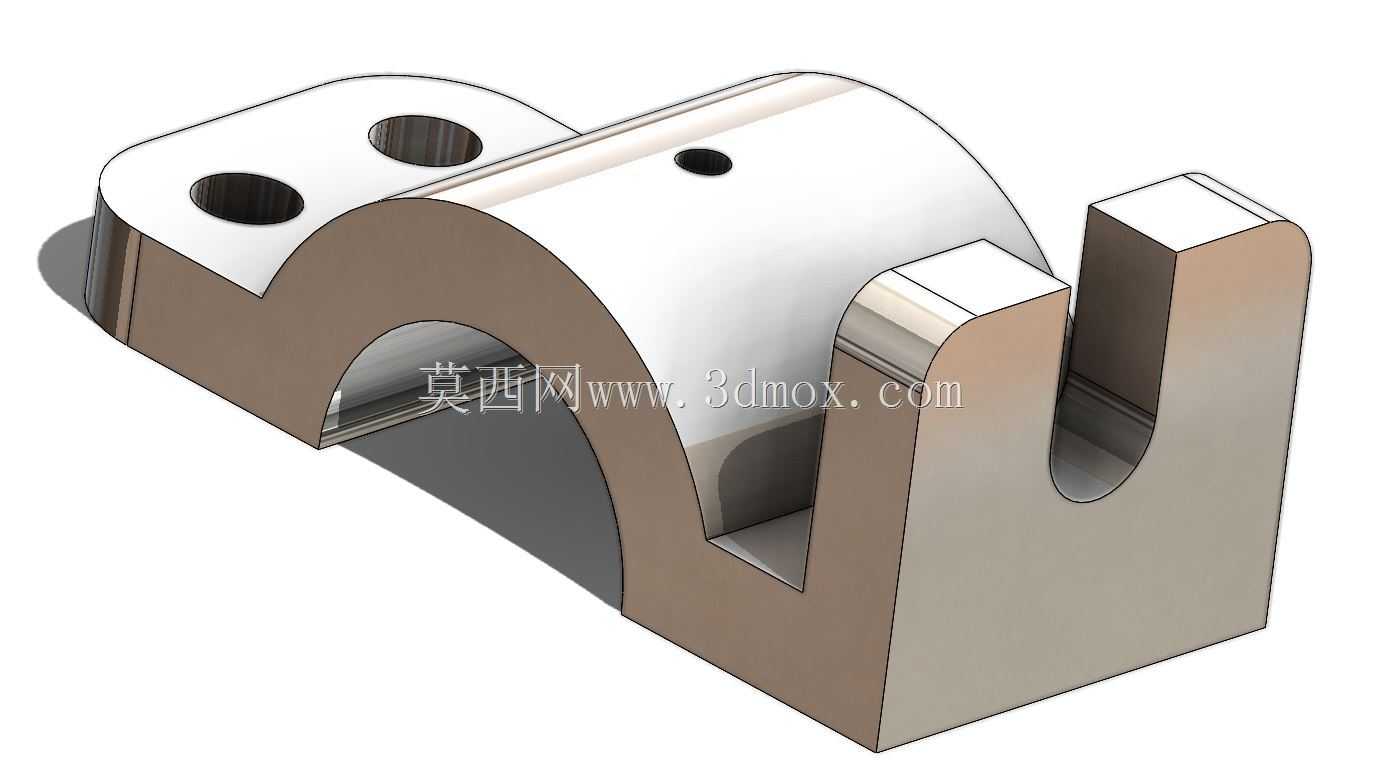

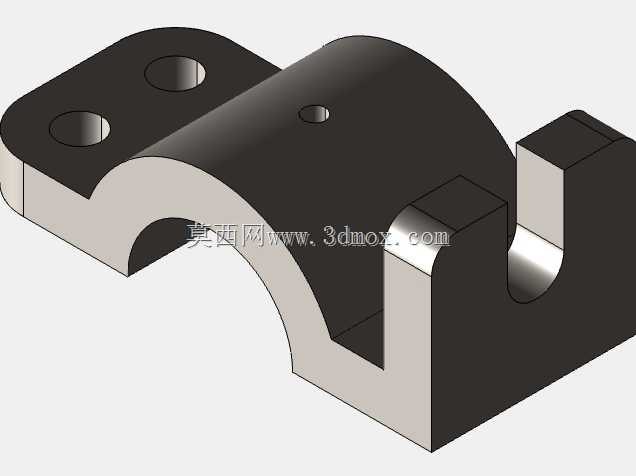

　　这类带U型卡槽的半圆弧形支座类零件，在中小型机电设备的机架装配、工装夹具定位模块、输送线侧边挡停组件里应用十分广泛，日常做设备改造、非标机构设计时经常会碰到类似的安装需求。零件主体采用半圆弧包覆式结构，圆弧面的曲率半径完全匹配所包覆的圆轴、导杆类配套件外径，装配时可以完全贴合圆柱面，不会出现局部应力集中的问题，相比平直面的压块，接触面积提升60%以上，锁紧后不会出现相对转动或者轴向窜动。零件上部的平面区域开设两个同轴通孔，用于穿装锁紧螺栓，安装时螺栓从通孔穿过，配合下方的弧形压块或者螺母，就可以把整个支座牢牢固定在对应的圆柱杆件上，不需要额外在杆件上加工安装平面，大幅降低配套轴类零件的加工成本。零件右侧的U型开口槽是整个结构的功能核心，槽的宽度公差控制在H7级别，槽的两个侧壁平行度公差不超过0.02mm，槽底与上部安装平面的垂直度公差控制在0.03mm以内，主要用于嵌装片状的连接拨叉、传感器安装支架或者行程触发挡片，嵌装后不需要额外做周向定位，依靠U型槽的侧壁约束就可以保证装配件的位置精度，装配时只需要从槽的侧面推入配件，再用紧定螺钉从零件顶部的小孔锁紧即可，相比封闭式的安装槽，装配效率提升40%以上，后期维护更换配件时也不需要拆解整个支座的固定结构。

　　设计这类零件的时候，首先要确认配套圆柱件的实际外径，预留0.1-0.2mm的装配间隙，避免圆弧面加工公差导致装配时出现卡滞；两个安装螺栓的孔距要根据配套螺栓的规格确定，一般M6螺栓孔距设置在30-40mm区间，M8螺栓孔距设置在45-55mm区间，保证锁紧时的压紧力均匀分布在圆弧接触面上，不会出现单侧翘起的问题；U型槽的深度要根据嵌装配件的厚度确定，一般要比配件厚度大1-2mm，预留调整垫片的安装空间，方便后期微调配件的伸出长度；顶部的紧定螺钉孔要正对U型槽的中心位置，保证锁紧力垂直作用在嵌装配件的表面，不会出现偏载导致配件倾斜。

　　零件的整体外形没有尖锐的棱角，所有棱边都做了C0.5的倒角处理，既可以避免装配时划伤操作人员，也可以消除机加工产生的应力集中点，提升零件的抗疲劳强度。零件的安装边界需要注意，装配后圆弧面的最低点要距离安装基准面预留至少3mm的间隙，避免加工误差导致支座与安装面出现干涉；U型槽的开口方向要根据实际使用场景调整，既可以水平开口用于安装水平方向的触发挡片，也可以垂直开口用于吊装小型的功能组件；两个安装螺栓的锁紧扭矩要控制在对应螺栓规格的推荐扭矩范围内，避免扭矩过大导致零件的圆弧部分出现变形，影响与圆柱件的贴合精度。

　　这类零件一般采用45号钢加工，表面做发黑处理提升防锈能力，有轻量化需求的场景也可以采用6061铝合金加工，表面做阳极氧化处理，在保证结构强度的同时降低整体重量，适合用在对负载要求不高的检测设备、小型实验装置上。实际建模过程中，采用挤压凸台与挤压切除的方式完成主体结构，先绘制半圆弧加右侧U型凸台的截面轮廓，拉伸得到主体基体，再通过拉伸切除加工出两个安装通孔、顶部的紧定螺钉孔以及右侧的U型卡槽，最后对所有棱边做倒角处理，整个建模过程逻辑清晰，特征树简洁，后期修改参数时只需要调整截面草图的尺寸，就可以快速适配不同直径的配套轴件、不同宽度的嵌装配件，大幅提升同系列零件的设计效率。
