便携式轮椅移位吊运辅助装置结构设计

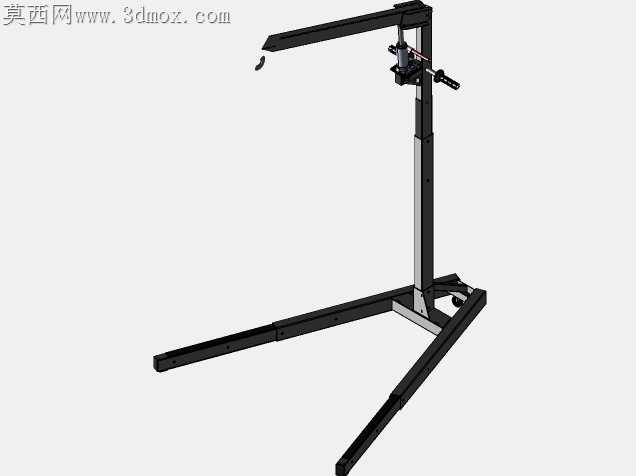

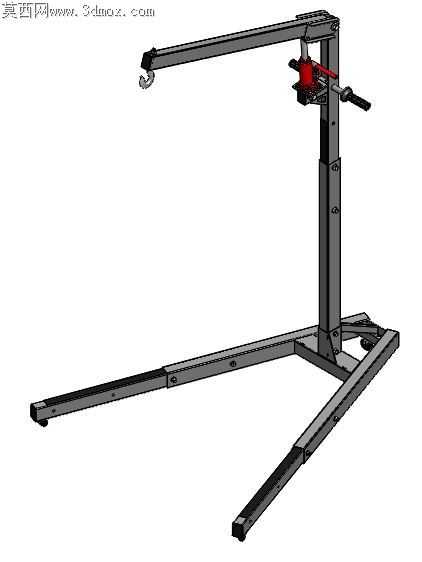

这款轮椅移位吊运装置主要面向居家养老、社区康养中心、康复护理病房等场景，用于解决行动不便的轮椅使用者在床、轮椅、座椅、卫浴设施之间的转移难题，替代传统人工抱扶移位的方式，大幅降低护理人员的腰部劳损风险，同时避免移位过程中因受力不当给使用者造成磕碰、拉扯伤害，尤其适配下肢失能、术后康复期无法自主承重移动的人群日常移位需求。装置整体采用落地式悬臂结构设计，底部为前伸式U型支撑底架，使用时可将底架推入床沿、轮椅底座下方，尽可能贴近被移位人员，缩短吊具的作业半径，减少起吊时的倾覆力矩，无需对墙面、地面做额外锚固安装，可根据使用需求灵活推移换位，适配不同房间、不同点位的移位作业需求。主支撑立柱采用可伸缩调节的分段式结构，可根据不同使用场景的高度需求调整悬臂的整体起吊高度，适配不同高度的护理床、轮椅以及卫浴坐具的高度差，悬臂末端配置吊钩组件用于挂载专用吊兜，悬臂与立柱的连接位置设置有手摇驱动的升降调节结构，通过摇动手柄即可平稳控制吊钩的升降行程，升降过程运行平缓无突兀顿挫，避免起吊过程中给被移位人员带来不适感，侧方还设置有横向操作手柄，方便护理人员在移位起吊后推移整个装置完成位置转换。设计阶段充分考虑了家用及护理场景的空间限制，整体外形紧凑，底架的外伸尺寸控制在常规家具的间隙适配范围内，可顺利推入多数常规护理床、家用床的底部空隙，立柱与悬臂收拢状态下的占用空间较小，闲置时可推移至房间角落存放，不会过多占用室内通行空间。结构受力层面经过合理配重与力矩分配，正常额定负载下无需额外加装配重块即可保持稳定，底架支脚末端配置有带锁止功能的脚轮，推移时顺滑省力，到位后锁止脚轮即可固定装置位置，避免起吊过程中装置滑移引发安全隐患，整体结构没有复杂的电控组件，纯机械驱动的结构可靠性高，日常维护简单，无需专业人员即可完成基础的检查与操作，适配非专业护理人员的居家使用需求。
