1.5吨墙用旋臂起重吊装设备结构设计

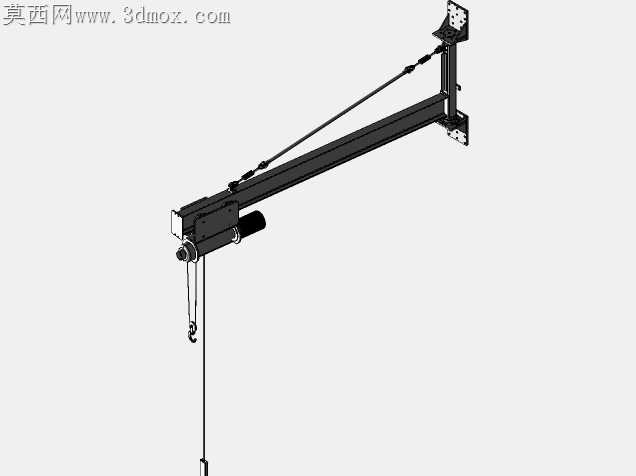

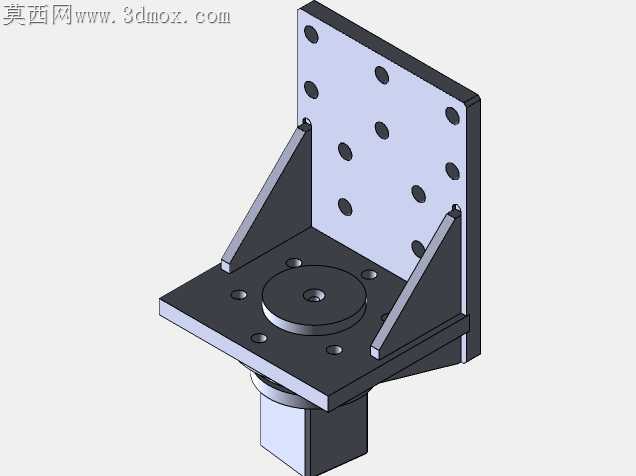

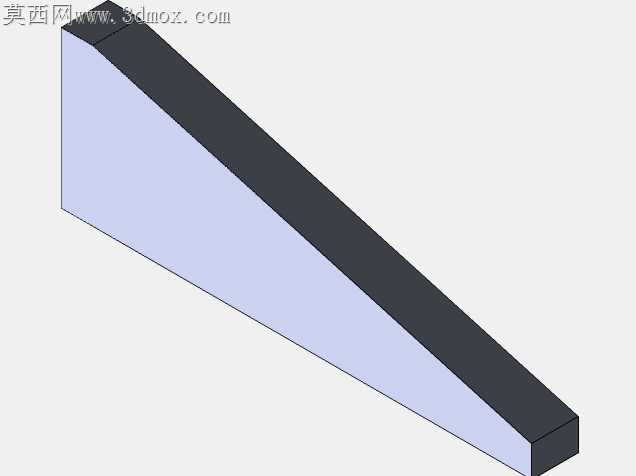

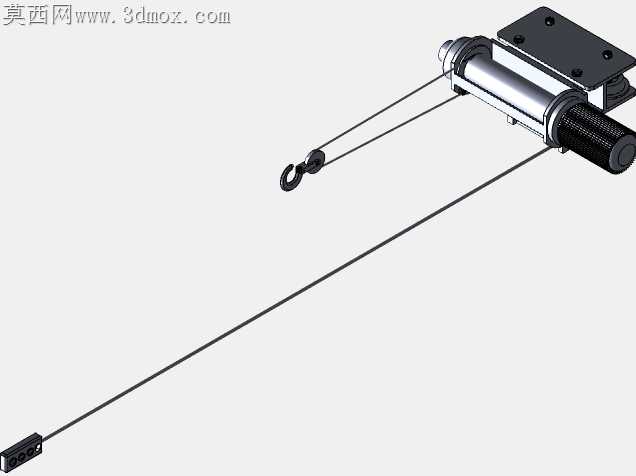

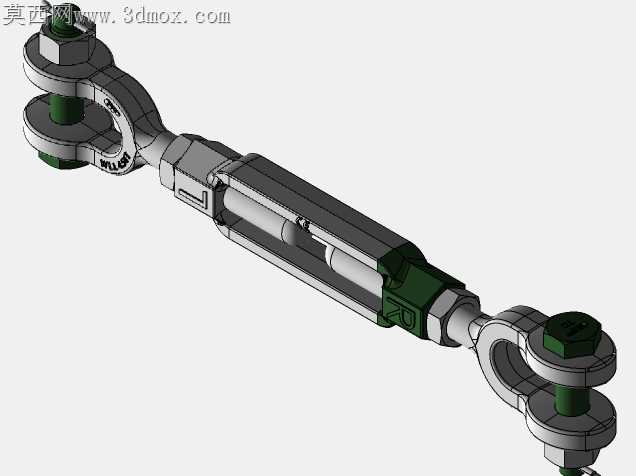

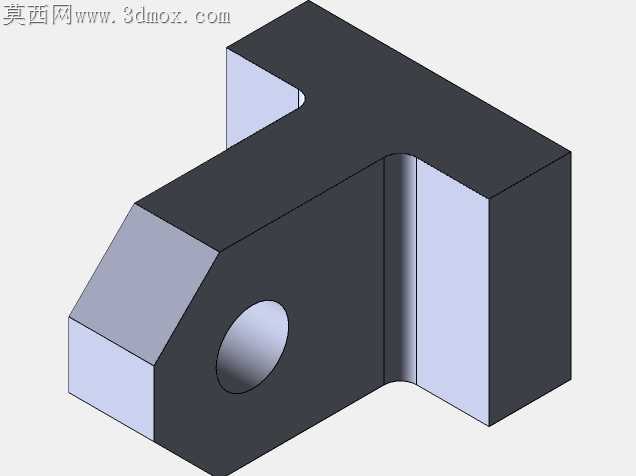

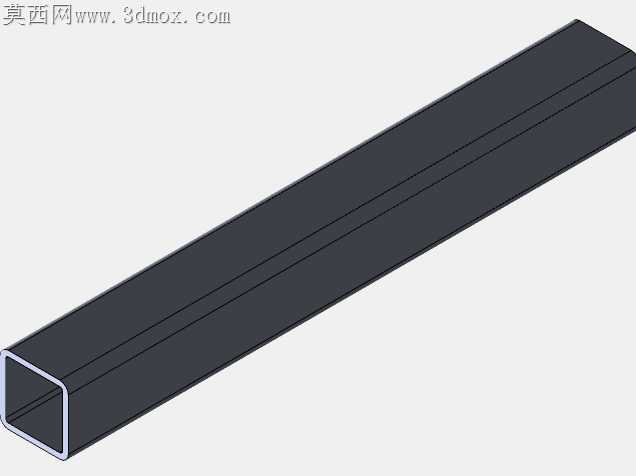

这款墙装式旋臂起重设备，主要面向中小型机械加工车间、设备维修工位、仓储分拣区域、小型装配生产线等场景设计，解决固定工位范围内小吨位重物的频繁吊运、移位、上下料作业需求，尤其适配厂房立柱、承重墙面可利用、无法安装大型行吊的作业空间，能够填补固定工位近距离起重作业的设备空白，降低工人徒手搬运重物的劳动强度，规避人工抬运重型工件的磕碰、砸伤风险，提升工位物料周转的作业效率。设备额定承载上限为1500kg，旋臂有效作业半径可达3.85m，旋臂整体可绕墙面安装基座实现180度水平回转，能够覆盖安装点位前方扇形区域内的所有作业点位，既可以完成机床上下料时的工件吊装转运，也能适配维修工位重型零部件的拆装移位，还可用于仓储区域同范围内的货物堆垛、移库作业，适配多类固定工位的近距离起重需求。在设计思路上，这款设备采用墙面侧装的固定形式，无需在地面铺设专用轨道、也不需要占用厂房顶部的行车梁空间，对厂房原有结构的改造要求极低，只要墙面或立柱满足承重载荷要求即可完成安装，能够最大化利用厂房内的竖向与墙面空间，减少起重设备对车间地面作业面积的占用。整体结构采用模块化设计思路，核心分为墙面固定基座、水平旋臂主梁、回转支撑结构、起重吊具行走组件几个部分，基座通过高强度膨胀螺栓或焊接预埋件与承重墙体/立柱刚性连接，为整套设备提供稳定的支撑基础；水平旋臂主梁采用变截面型钢焊接结构，在保证整体结构强度、控制主梁下挠变形量的前提下，尽可能降低主梁自身重量，减少回转动作的驱动阻力；回转支撑部位采用耐磨轴承配合限位结构，既保证旋臂回转动作顺畅无卡滞，也通过机械限位结构锁定180度的回转范围，避免旋臂超范围转动碰撞周边设备或墙体；起重吊具的行走组件可沿旋臂主梁的长度方向水平移动，配合吊具自身的升降功能，可在覆盖范围内实现重物的三维空间移位，满足不同位置的作业需求。在安装边界设计上，设备充分考虑中小型厂房的空间限制，安装时仅需在承重墙面预留对应尺寸的基座安装点位，保证基座安装面的平面度与结构强度即可，旋臂安装后的最低作业高度可根据现场工位的实际需求调整适配，避免与车间内已有的管线、设备产生干涉；回转动作的阻尼经过适配调校，单人即可轻松推动带载的旋臂完成工位切换，不需要额外配置复杂的动力驱动结构，既降低了设备的制造成本，也减少了后期使用过程中的维护点位，提升设备长期运行的可靠性。设备的整体结构紧凑，没有多余的外露突出部件，在作业范围内能够灵活适配不同的吊装作业需求，相比大型桥式起重机，这类墙装旋臂起重设备的采购与安装成本更低，操作门槛更低，非常适合单工位、小范围的频繁起重作业场景，是中小型生产车间、维修工位优化物料转运流程、提升作业安全性的实用起重装备。
