双轴车辆运输半挂托架结构设计

　　该结构面向商品车转运、二手车调拨、整车厂至经销商短驳等道路运输场景，属于车辆运输半挂车的核心承载托架。建模时没有把它当作普通平板挂车处理，而是围绕小型乘用车上下两层装载的空间关系展开：下层主平台承担低位车辆停放，上层通过可翻转或举升的板架形成第二装载面，使整车在法规允许的高度、长度范围内提高装载数量。

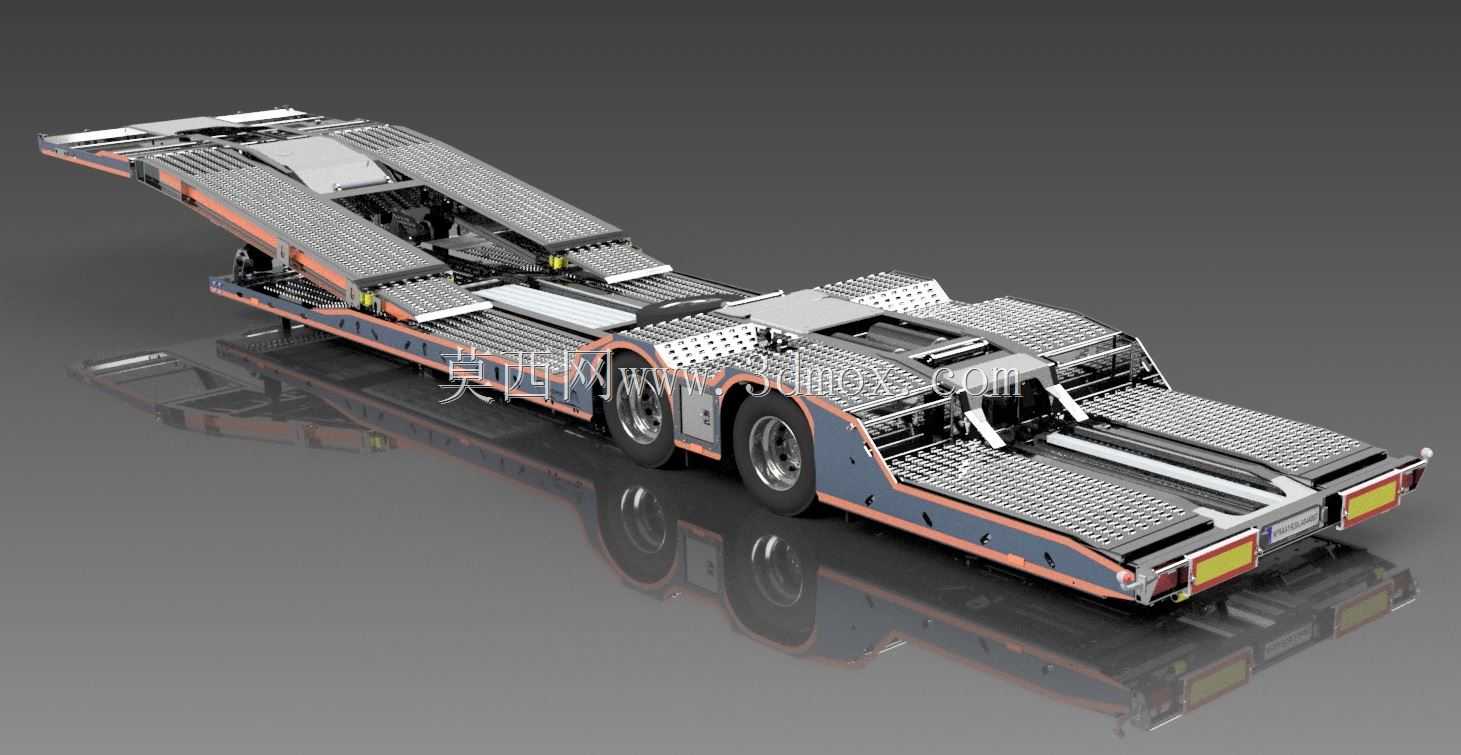

　　外形边界需要同时满足牵引连接、转弯扫掠、轮胎跳动和装卸坡度要求。前端预留牵引销区域，与牵引车鞍座配合；后部设置过渡爬板和铰接翻板，车辆可沿较低角度驶入，避免前唇、底护板与平台边缘干涉。平台宽度按乘用车轮距布置，两侧保留轮胎导向和限位空间；轮轴附近受板簧、轮胎和制动元件占用，承载面需要局部抬升或避让，因此模型中可以看到纵梁在轴区附近的折线过渡。

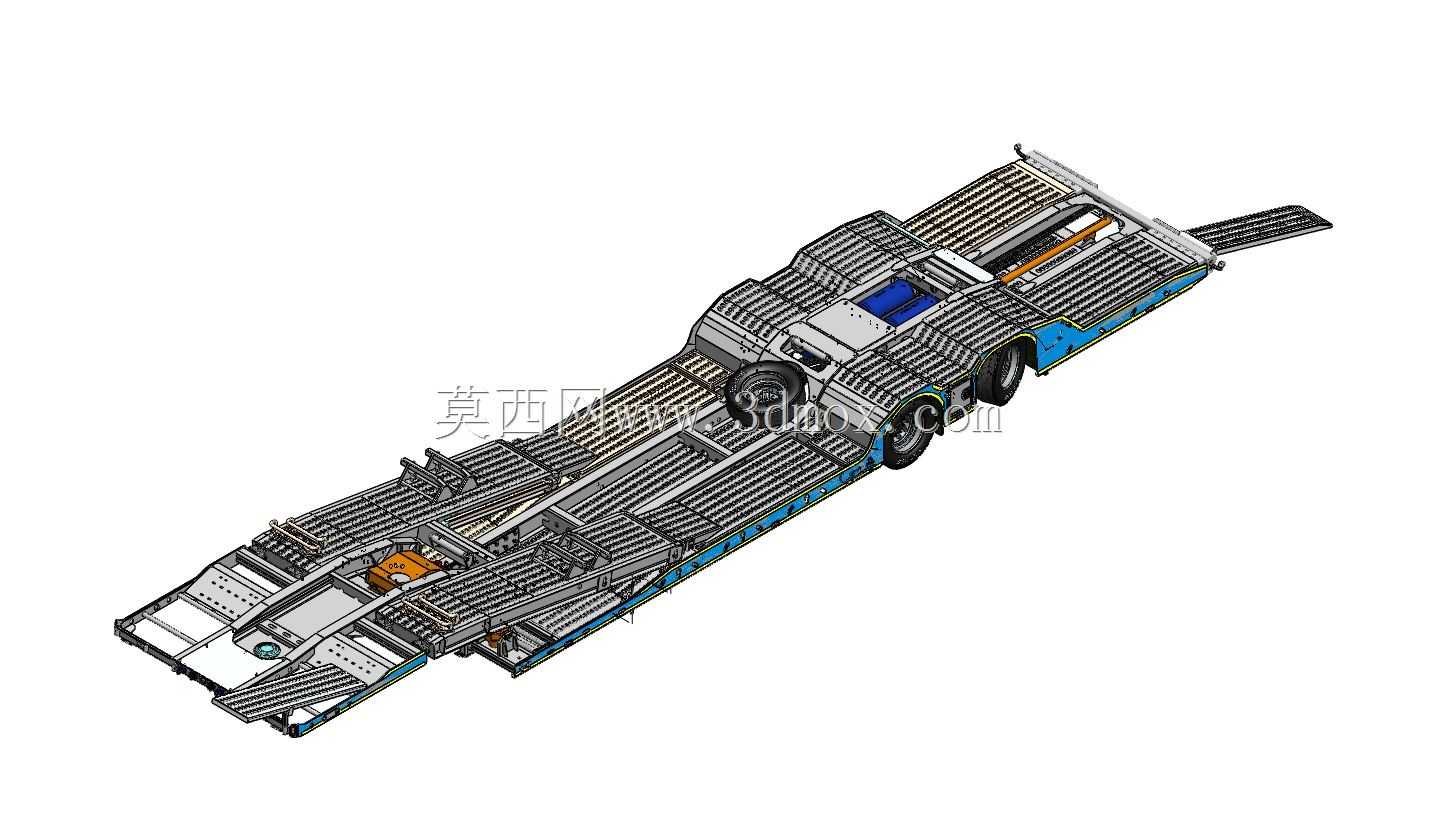

　　承载思路以贯通纵梁为骨架，配合横梁、铺板、边梁和斜撑形成格栅式平台。纵梁承受牵引、制动和弯曲载荷，横梁把轮载分散到主纵梁，铺板表面提供轮胎摩擦与连续支撑。上层架体不是固定装饰件，其立柱、斜撑和铰接点共同构成稳定框架；在车辆驶上上层时，动载会集中作用于铰链和支撑柱根部，因此这些位置在结构上应保留足够的板厚、加强板和螺栓连接空间。

　　行走部分采用双轴布置，重点在于轴间平衡、悬挂安装和平台离地高度的协调。低位设计能降低重心，但也要给轮胎跳动、制动气室、减震或板簧留出间隙。模型把轮罩、侧防护、尾部标识与平台边线一并表达，便于检查整车通过性和人员安全距离。前端支腿、牵引区域和后部支撑在挂接、摘挂及装卸时承担竖向载荷，不能只按行驶状态校核。

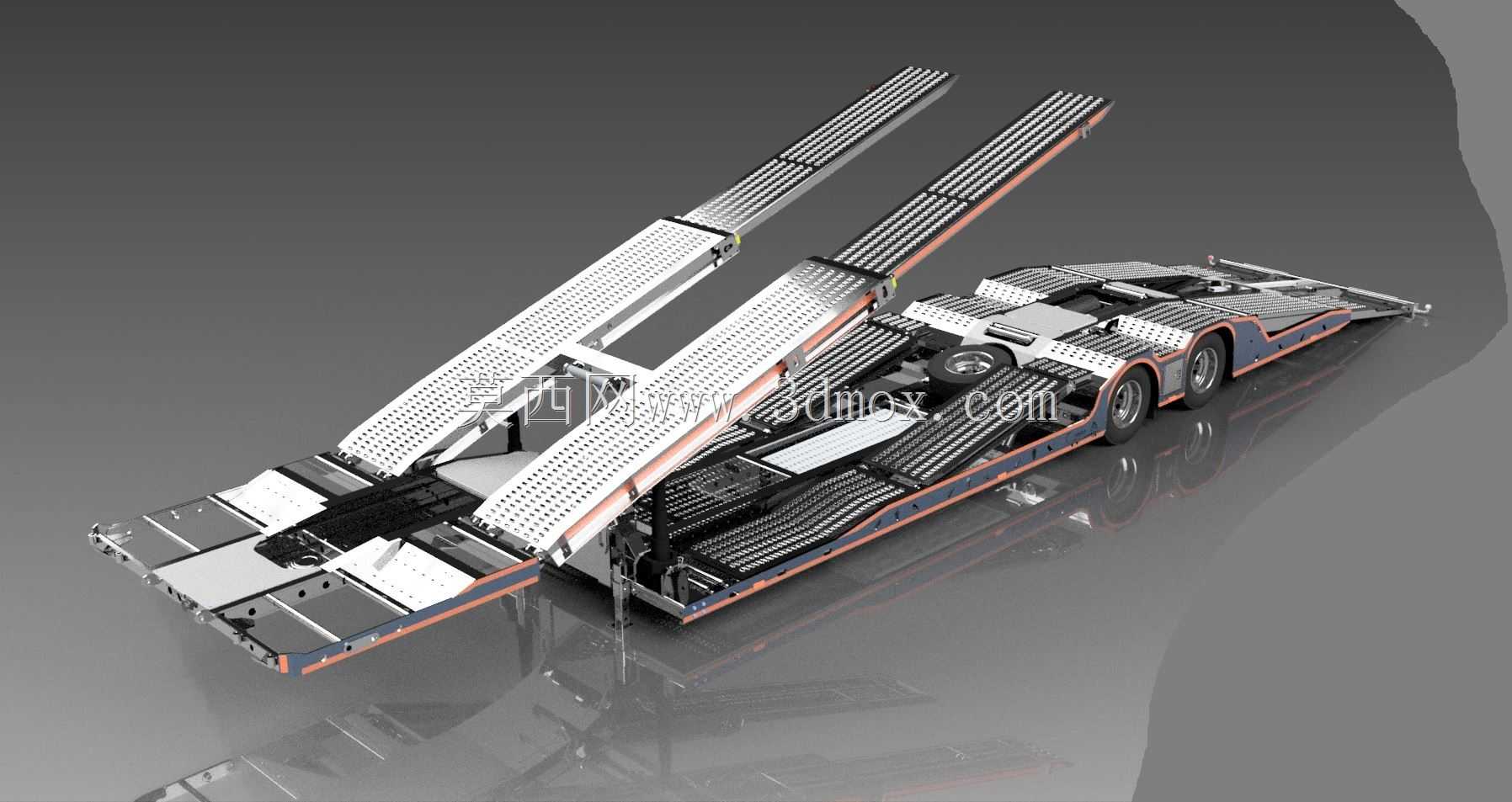

　　从使用流程看，驾驶员先将尾部翻板放下，使下层车辆沿坡道进入并停放到指定轮胎限位区；上层平台则根据车型高度调整姿态，保证车顶与上方板架、下层车辆顶部之间留有安全间隙。平台表面的防滑板、轮挡和绑扎点位用于固定车辆，防止运输过程中移位。侧向防护和轮廓标识虽然不直接承载，但在道路运行中影响安全合规与维修可达性。

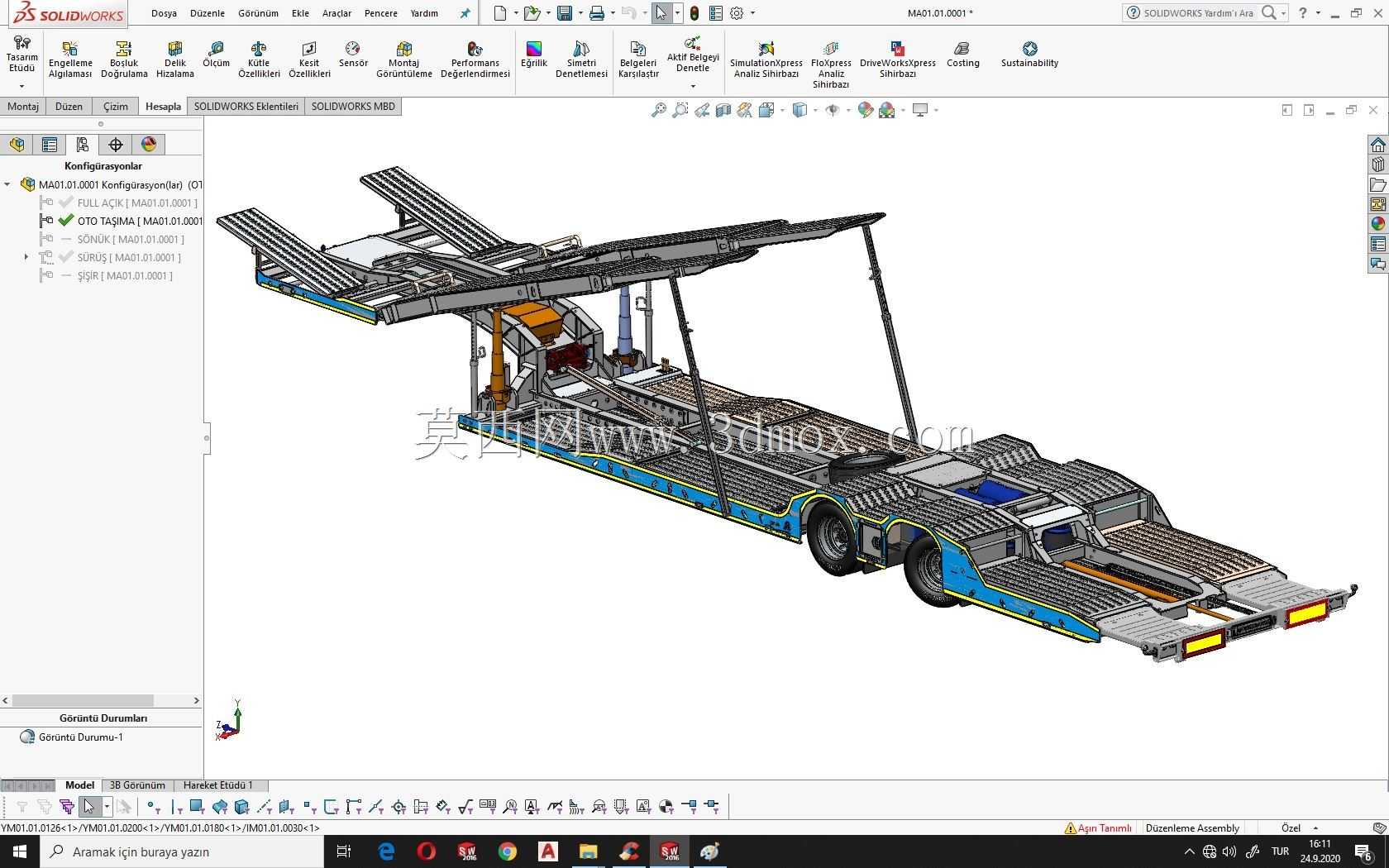

　　建模过程中应特别关注三类干涉：一是上层板架下降或翻转时与车顶、立柱的运动干涉；二是后轮转向、跳动时与低位平台及护罩的空间干涉；三是牵引状态下驾驶室后部、挂车前端与支腿区域的转向间隙。把这些边界在三维数模中提前暴露，比在样机阶段返工更节省成本。该托架结构可为轿运半挂车底盘布置、承载梁设计、装卸坡道校核和专用车改装提供直接参考。
