车载悬架空气弹簧减震支撑结构

　　该结构对应车辆底盘悬架系统中的空气弹簧执行部件，主要承担车身与车桥之间的弹性承载、冲击缓冲与振动衰减任务，常见于客车、重型卡车、改装房车、挂车以及对平顺性要求较高的专用车辆。与传统钢制螺旋弹簧或钢板弹簧相比，空气弹簧依靠密闭气室内压缩空气的非线性弹性特性工作，在空载和满载之间都能获得较稳定的悬架刚度，能够降低路面冲击向车架的传递，改善轮胎接地状态，并减少货损与乘员疲劳。

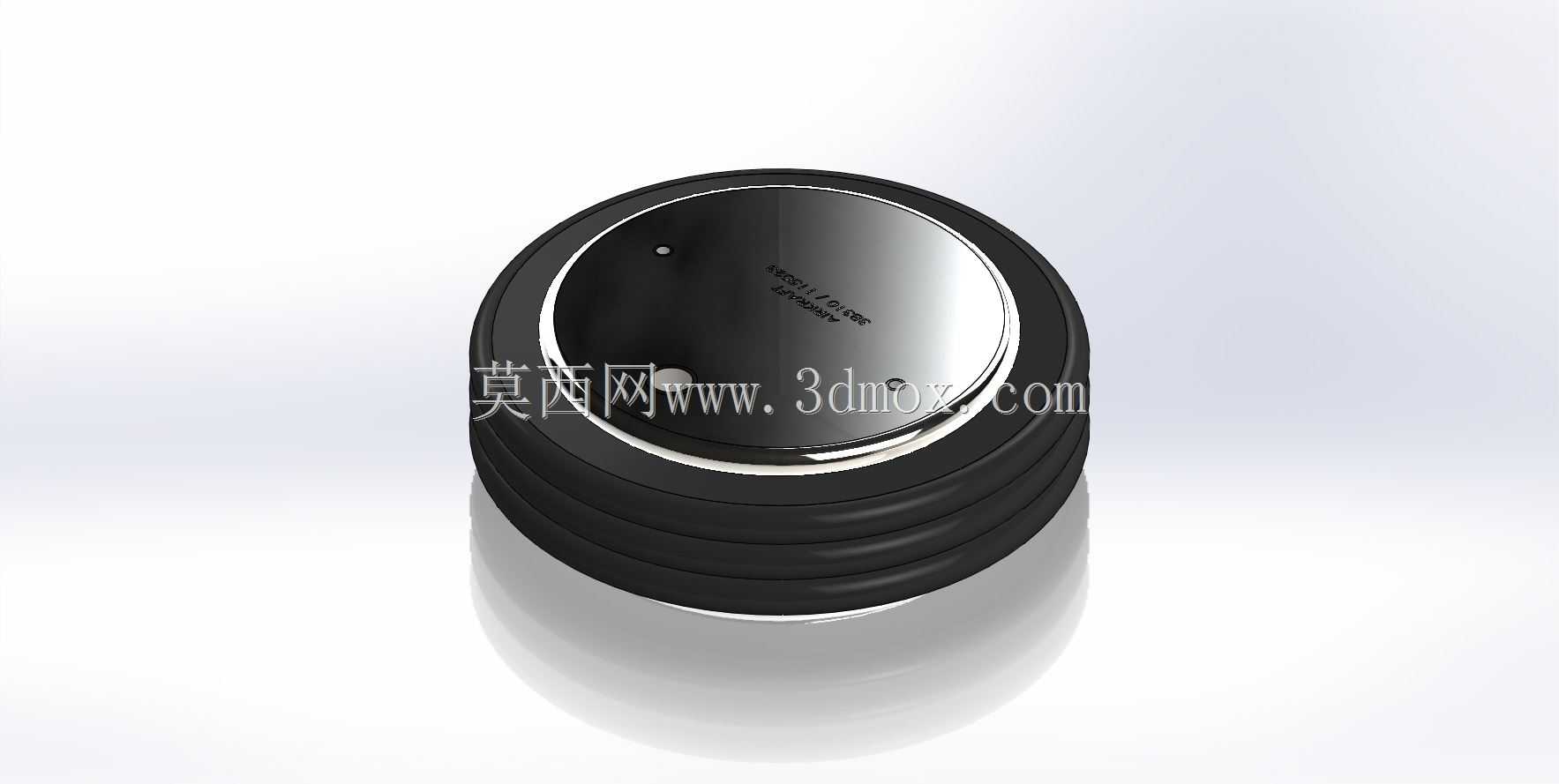

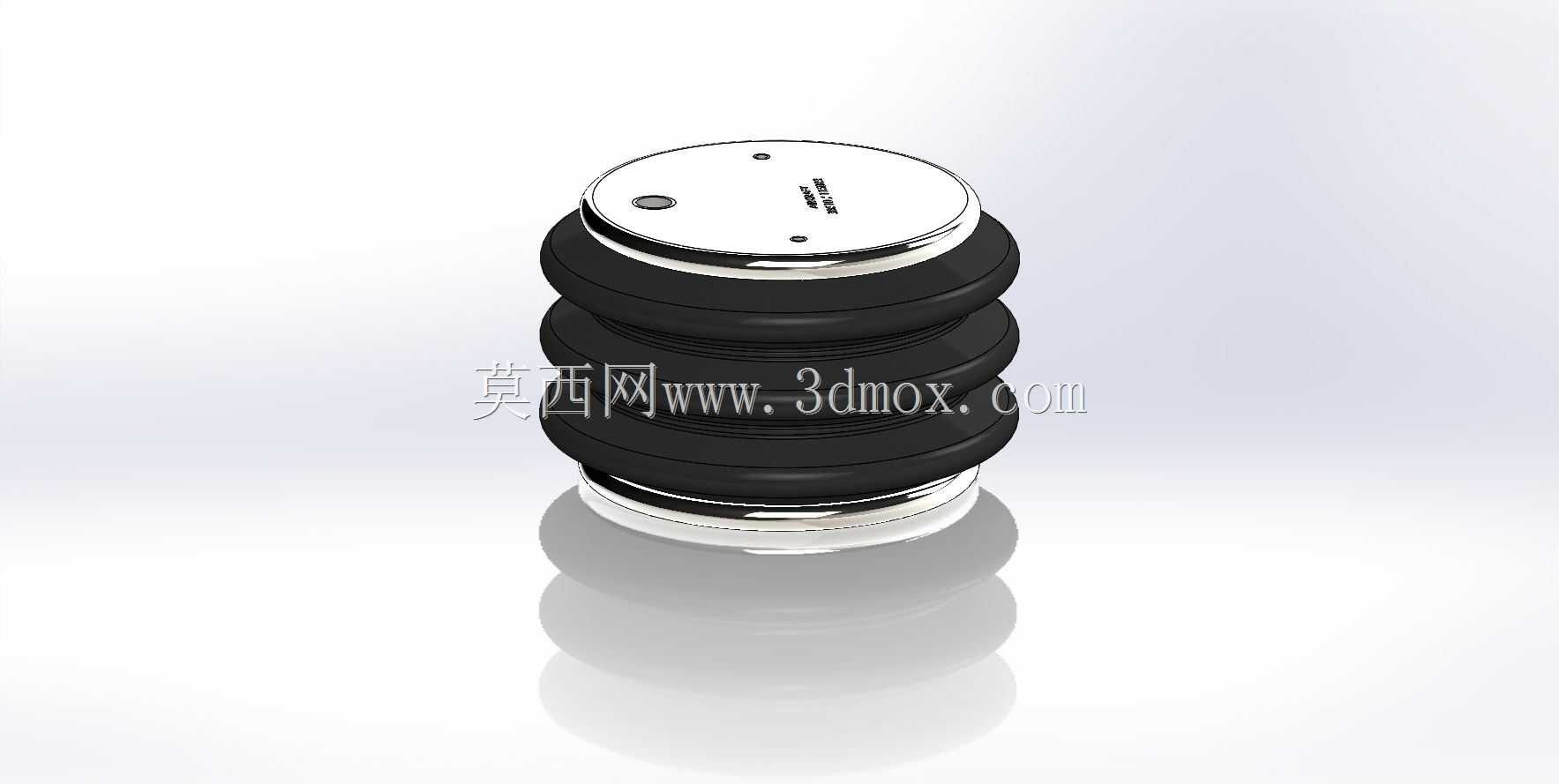

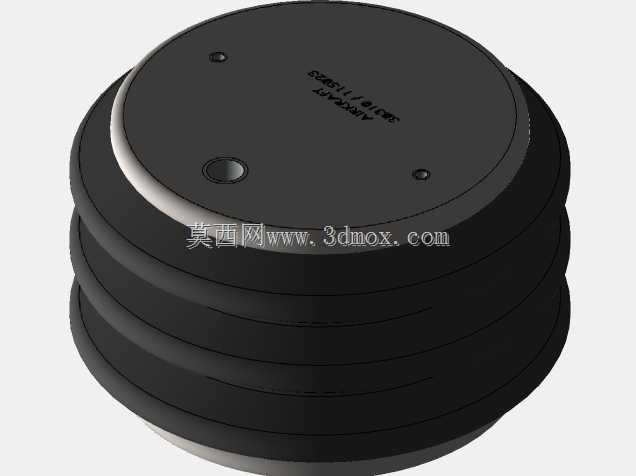

　　从外形看，产品主体为多层回转囊式结构，上部设置金属盖板与安装接口，下部通过活塞或底座形成约束边界。囊体采用波纹折叠轮廓，目的是在垂向压缩和伸张时提供足够的变形行程，同时避免橡胶层在极限位置发生折伤。建模时需要重点表达囊壁的多层环形褶皱、端部压装边界、盖板螺栓孔位以及中心区域的密封配合关系。上部金属端盖不仅承担气室封闭作用，还要把气体压力产生的轴向力传递到车架安装面，因此孔位分布、端面平面度和加强过渡圆角都应在数模中保留。

　　实际布置中，这类空气弹簧通常位于车架纵梁与车桥或导向机构之间，安装边界受周边减振器、推力杆、制动管路和线束影响。选型时不能只看外形直径，还要核对压缩高度、伸张高度、有效承载直径、额定气压下的承载力以及偏频匹配。若安装空间过小，囊体在跳动过程中可能与周边金属件摩擦；若上下支座同轴度偏差过大，则会引起囊体偏磨和局部应力集中。设计支座时，应保证支撑面有足够刚度，螺栓连接区域避免悬臂受力，并在气囊周围预留横向摆动间隙。

　　功能上，空气弹簧并非单独完成悬架导向，它主要提供弹性力，纵向力和横向力一般由导向臂、推力杆或连杆机构承受。三维装配阶段应把气囊的工作高度区间作为核心校核内容：静态行驶高度决定车辆地板高度和姿态，最大压缩位置对应缓冲块接触前的安全余量，最大伸张位置则要确认囊体不得被拉脱。对于带高度阀的系统，还需考虑充放气接口、阀件支架和气管走向，避免管路在桥体跳动时被拉扯。

　　该模型适合用于底盘悬架布置校核、空气悬挂原理展示、支座结构设计以及维修拆装培训。建模思路应以回转轴线为基准，先建立端盖与底部活塞的安装关系，再按褶皱节距逐段构建囊体曲面；橡胶件可按外观实体表达，金属件则需明确孔系、倒角和压接轮廓。工程应用中，若后续进入详细设计，还应结合载荷谱、气压范围、温度环境和橡胶疲劳特性进行校核，使弹性元件在承载能力、行程空间和使用寿命之间取得平衡。
