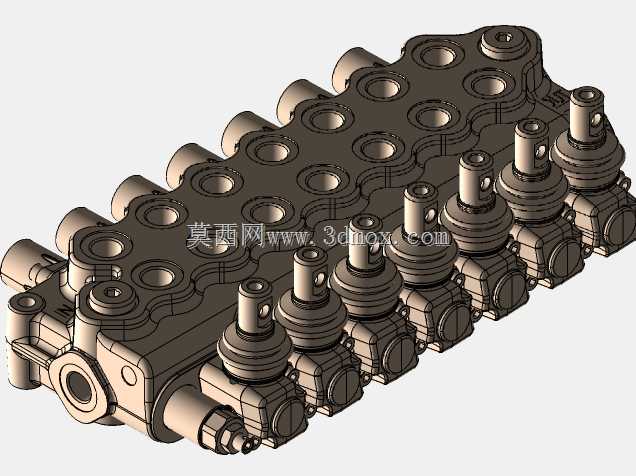

七联片式多路液压换向控制阀组

　　这套七联片式多路换向阀属于工程机械液压系统里的核心分配元件，常见于装载机、挖掘机属具、随车吊、环卫压缩车、农业机械及小型特种作业设备。它的作用是把液压泵送来的压力油按操作意图分配到不同执行机构，分别控制动臂升降、斗杆收放、铲斗翻转、支腿伸缩、夹爪开合等动作，每一片阀对应一路执行元件，联数可按主机动作数量增减。

　　从结构上看，阀组采用典型的片式叠加装配思路：进油片、若干工作片、回油片通过长螺栓沿轴向拉紧成一体。这种模块化设计的好处在于选型灵活，主机厂可以根据执行机构数量选择联数，而不必重新开模整体铸造；中间工作片结构相近，便于备件更换与维修。阀体上密布的油口、工艺孔和内部流道承担进油、回油、过载溢流、补油及换向通断功能，外露的油口用于对接油缸或马达管路。

　　顶部排列的多个阀芯操纵端是该阀的显著特征，每个工作片对应一根可轴向滑动的阀芯，通过手动杠杆、软轴或先导压力推动阀芯换位，从而改变 P、T、A、B 油口之间的连通关系，实现执行元件的正转、反转、停止和浮动。阀芯在中位时的机能（如 O 型、Y 型、M 型）决定了卸荷方式与负载保持特性，设计选型时需要结合动作互锁、流量再生和微动性要求综合判断。

　　建模时需要重点还原片间结合面、螺栓孔位、油口螺纹规格、阀芯行程凸台以及手柄安装接口。阀体多为铸铁件，外形圆角与拔模斜度要体现铸造工艺特征，流道虽不必全部做出，但安装面和接口尺寸必须准确，否则在整机布置中会出现管路干涉。外形边界上，这类阀组呈长条状，长度随联数增加，宽度和高度由通径及溢流阀、单向阀等附件决定；布置时要在阀组周围预留手柄摆动空间、管接头扳手空间以及检修拆卸长螺栓的操作距离，进回油口应尽量靠近泵和油箱以缩短主管路。

　　实际应用中还要关注额定流量与压力等级、各联过载阀设定值、并联或串联供油方式，以及是否带先导控制、合流阀和浮动位。把这些接口、机能和安装边界在三维里表达清楚，才能直接用于主机液压管路布置与动作逻辑校核。
