USB2.0A型中间安装接口结构设计

做消费电子、工控板卡结构设计的工程师，大概率都跟这类中间安装型USB2.0A座打过交道——它既不是贴在板边的直插弯脚款，也不是需要额外锁螺丝的面板固定款，是卡在PCB中部预留安装位、靠外壳弹片与端子过孔实现双重固定的版本，在路由器、工业采集网关、嵌入式工控板这类需要把接口藏在壳体内部、不突出设备外表面的场景里用得极多。

从结构设计逻辑来看，这款接口的端子与外壳均采用通孔设计，完全适配波峰焊工艺，不需要单独开SMT钢网做回流焊，对于小批量打样、多品种小批量的工控类产品来说，能省不少生产端的工艺适配成本。端子部分的弹片预压行程做了0.3mm的冗余量，公头插入时的接触正压力控制在1.2N-1.5N区间，既不会因为插拔力过大导致用户使用时手感生涩，也不会因为接触压力不足出现大电流传输时的压降过大、数据传输丢包的问题，毕竟USB2.0除了走480Mbps的差分信号，还要承担5V/500mA的供电负载，接触可靠性是排在第一位的设计指标。

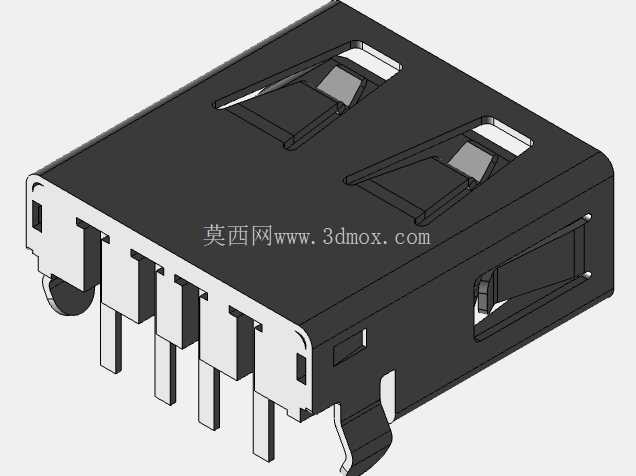

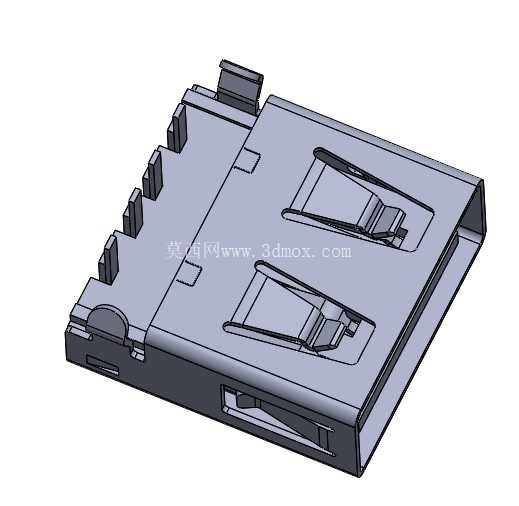

外壳部分的两侧做了带倒刺的固定插脚，插入PCB对应的安装孔后，倒刺会卡在PCB孔壁的铜箔层，过波峰焊时焊锡会顺着插脚与孔壁的间隙爬升，形成三面包裹的焊点，抗侧向推力能达到200N以上，哪怕用户插U盘时用力偏斜，也不会出现接口被推歪、焊盘脱落的问题。外壳上的两个对称弹性卡爪是核心的锁止结构，公头插入后卡爪会卡进公头外壳两侧的凹槽里，保持力能达到8N以上，完全符合USB-IF规范里的保持力要求，不会出现设备移动时公头自行松脱的情况。

安装边界上，这款接口在PCB上的占用宽度为16.2mm，深度方向从安装孔到端子尾部的长度是13.8mm，顶部距离PCB板面的高度是6.5mm，设计PCB封装时要注意在接口下方预留完整的禁布区，不能走高速信号线也不能放置高度超过1mm的贴片元件，避免端子焊接时出现连锡、或者元件与金属外壳短路的问题。中间安装的定位方式决定了它不需要在设备外壳上开对应的避让沉台，只需要在外壳对应位置开一个12mm×4.5mm的标准USB插口即可，接口的插入引导面做了0.5mm的导入倒角，公头插入时哪怕有0.8mm的位置偏差，也能顺着倒角顺利滑入接口内部，降低整机装配时的对位难度。

很多新手工程师在选型这类接口时容易忽略端子的伸出长度，这款的端子尾部伸出PCB背面的长度是2.8mm，如果是做薄型设备，要注意PCB背面到壳体后盖的间隙不能小于3mm，避免端子顶到外壳造成短路。另外外壳上的接地脚要单独接PCB的保护地，不要跟信号地直接连通，这样插拔公头时产生的静电能直接通过保护地泄放，不会打坏后端的USB收发芯片，这也是工控类设备做ESD防护时最容易忽略的细节——很多人以为加了TVS管就万事大吉，其实接口外壳的接地路径才是静电防护的第一道防线。

从实际使用场景来看，这类中间安装的接口比板边安装款的抗振动性能更好，在有小幅振动的工业现场、或者车载嵌入式设备里，不会因为长期振动出现焊盘疲劳开裂的问题。通孔设计的端子载流能力也比SMT贴片款更高，哪怕偶尔过1A的短时电流，也不会因为端子过细出现发热发烫的情况。做三维建模时要注意还原外壳弹片的预变形角度，如果按照自由状态建模，装配仿真时会出现干涉，实际生产中弹片是被压入安装位的，预压量大概0.2mm，这个细节如果没做对，开模出来的产品会出现外壳高低不平、插脚过松的问题。
