超紧凑型开放式迷你ITX游戏主机结构设计

这款超紧凑型开放式游戏PC结构，面向桌面空间有限、追求高硬件集成度与便携移动使用的电竞玩家、移动办公高性能需求用户打造，可适配桌面摆放、短途携带外出参赛、小型工作室多工位部署等多元应用场景，在极小的空间内整合完整台式机的全部运算、图形处理、存储与供电能力，无需外接扩展坞即可独立完成高性能运算、3A游戏运行、内容创作渲染等全场景任务。

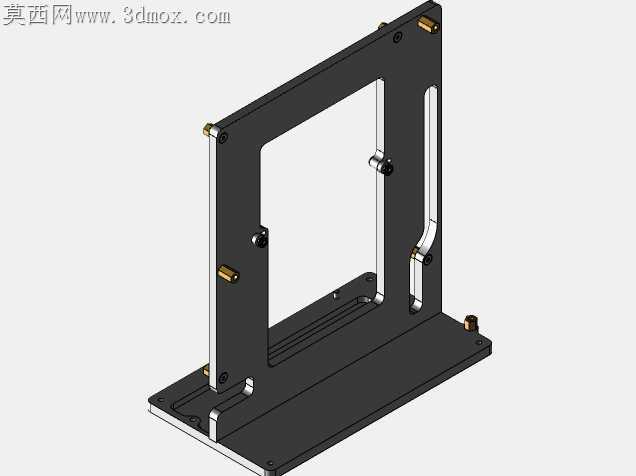

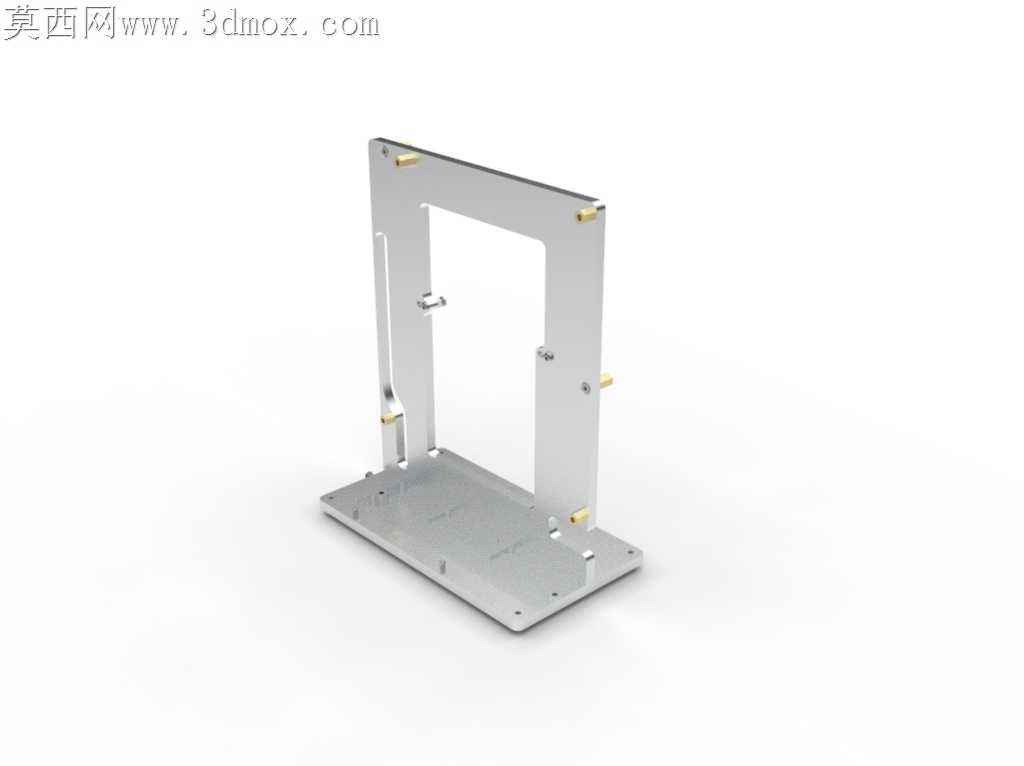

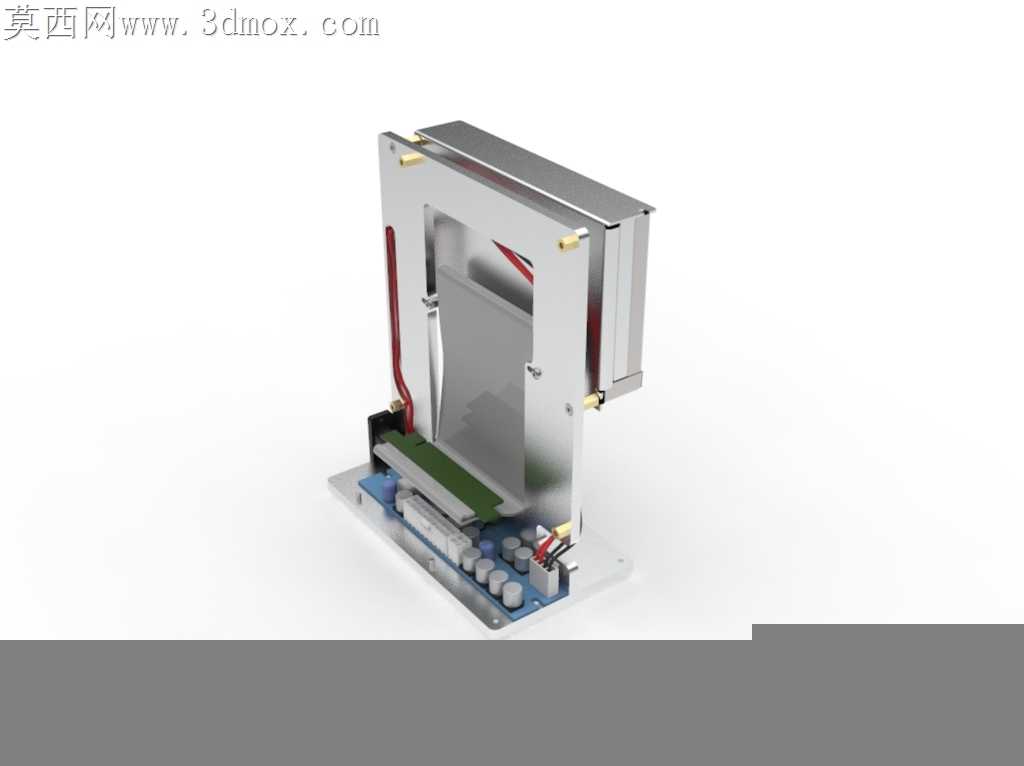

整体结构采用开放式无封闭外壳的设计思路，核心安装边界控制在210*170*95毫米的极小尺寸范围内，相比传统ATX机箱体积缩减70%以上，重量控制在便携可单手握持的区间，真正实现小体积、低运行噪音与高便携性的平衡。结构框架采用6mm厚度铝制型材搭配标准铜柱螺丝搭建，预留的硬件安装位经过精准的空间校核，可兼容TDP小于65W的桌面级处理器，适配ITX规格带无线功能的主板，支持安装长度小于170mm的全高独立显卡，无需额外外接供电转接模块即可完成显卡直连；存储层面可同时容纳1块2.5英寸机械硬盘与1块M.2规格固态硬盘，内存支持标准台式机DDR4规格内存，散热模块兼容小尺寸下压式风冷散热器，在保证散热效率的同时将运行噪音控制在极低水平；供电部分可适配300W以内的小尺寸DC-ATX供电模块或标准SFX小电源，通过12V直流输入即可稳定运行，无需大体积ATX电源占用内部空间。

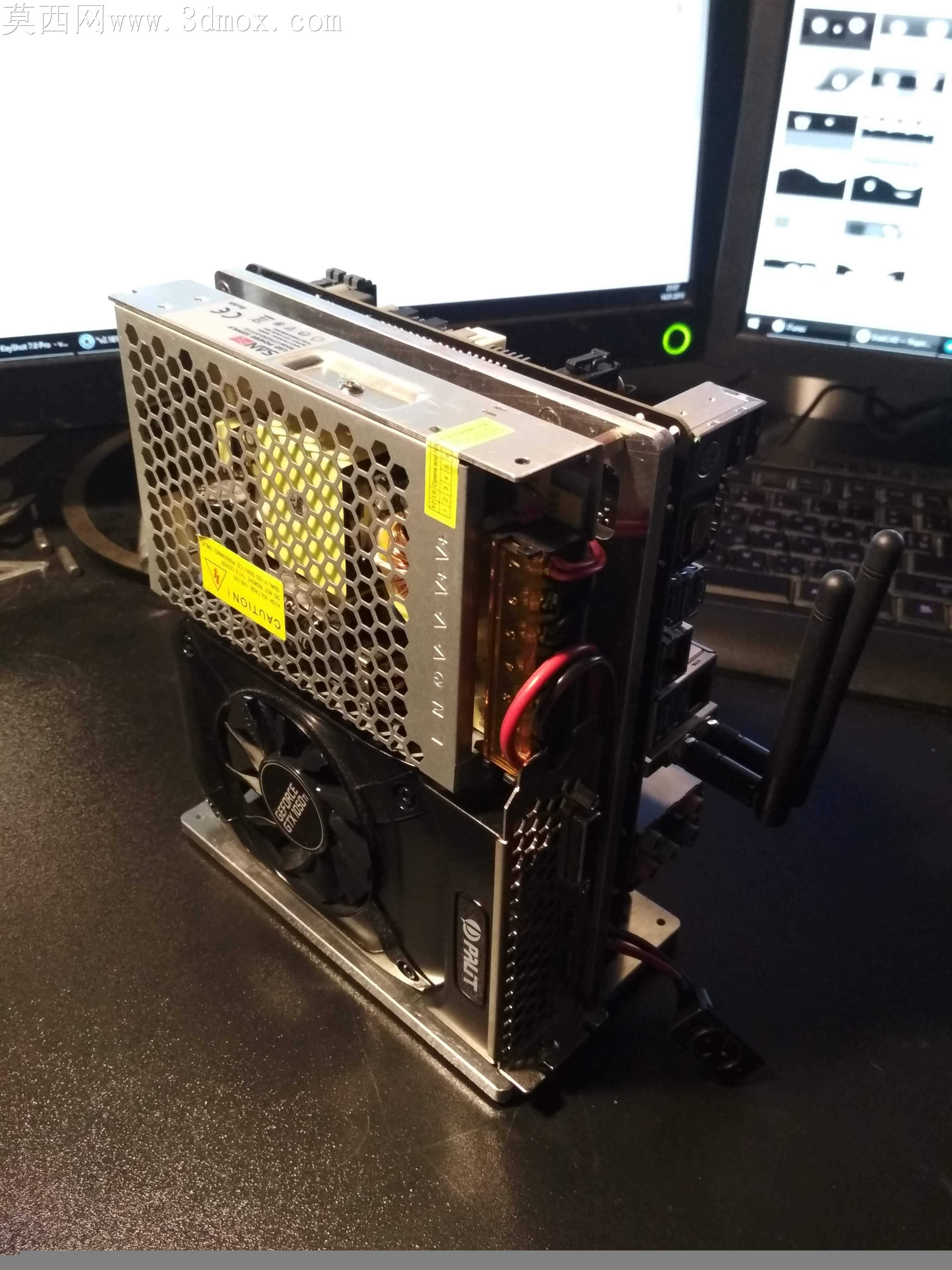

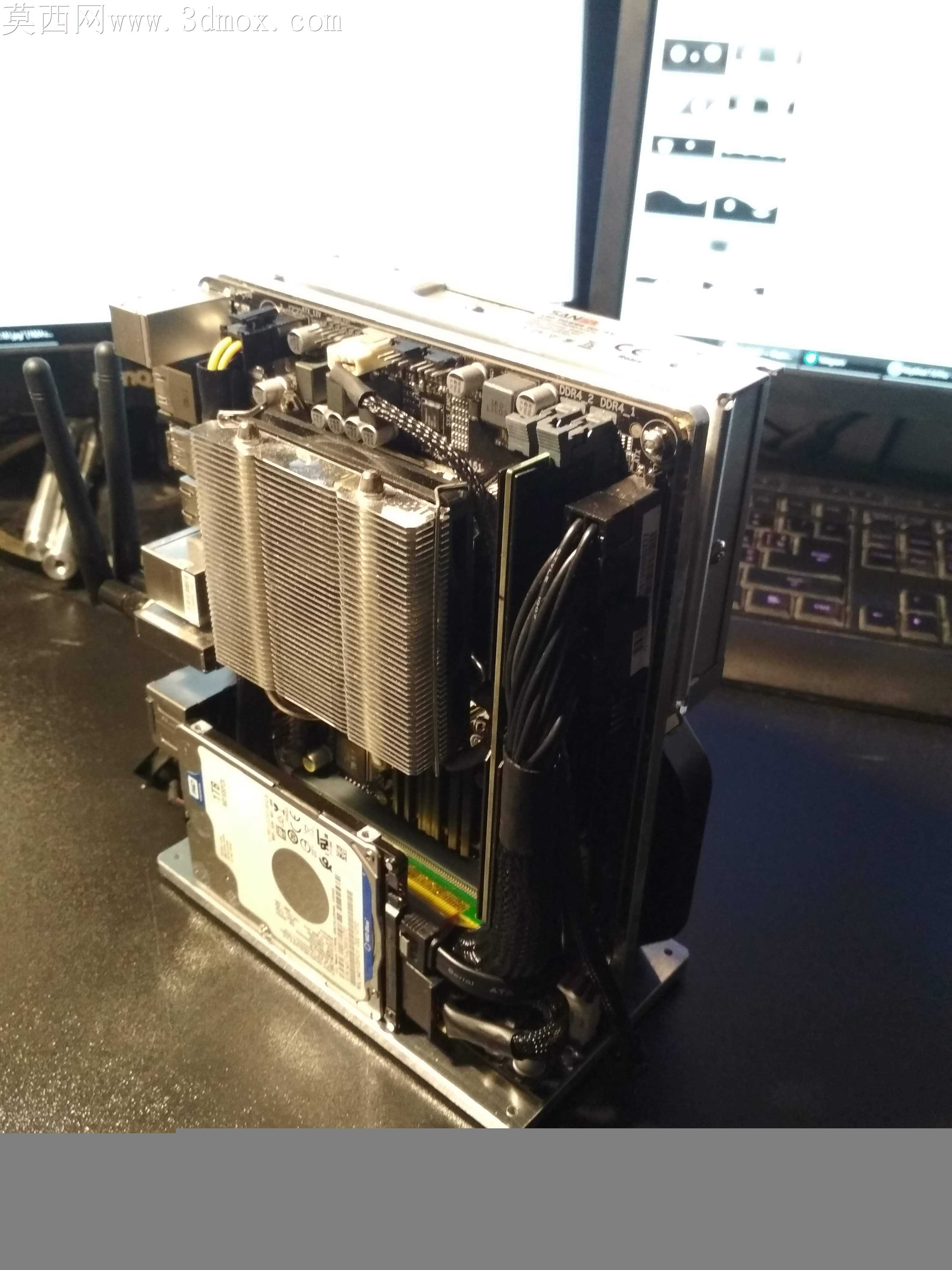

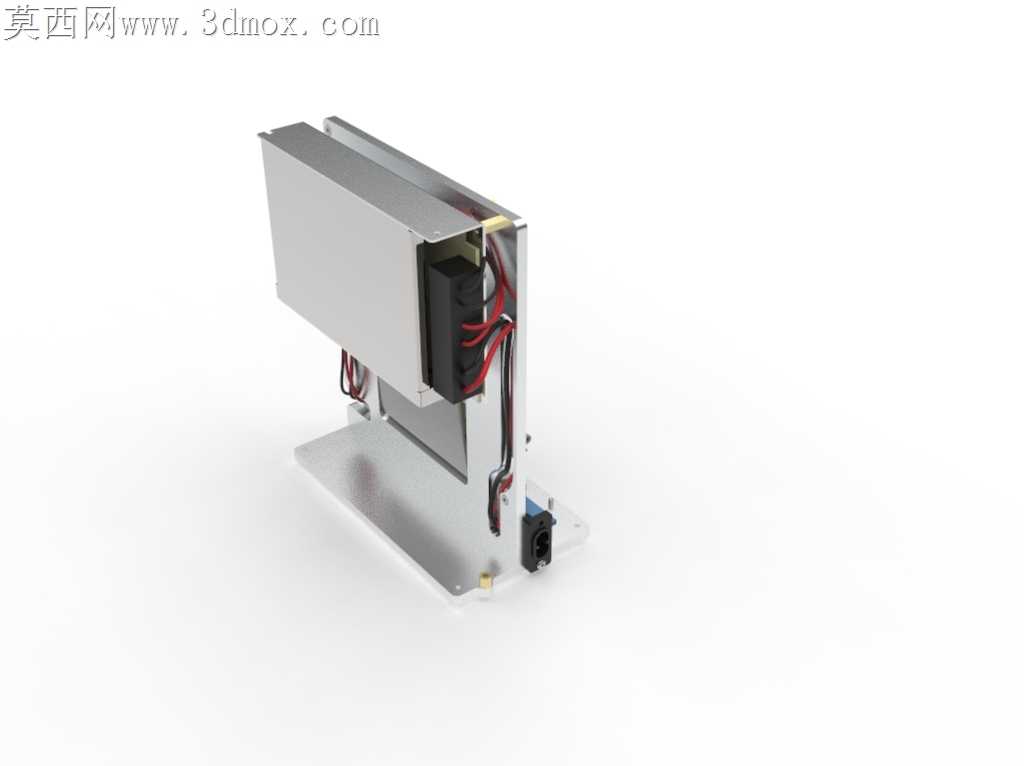

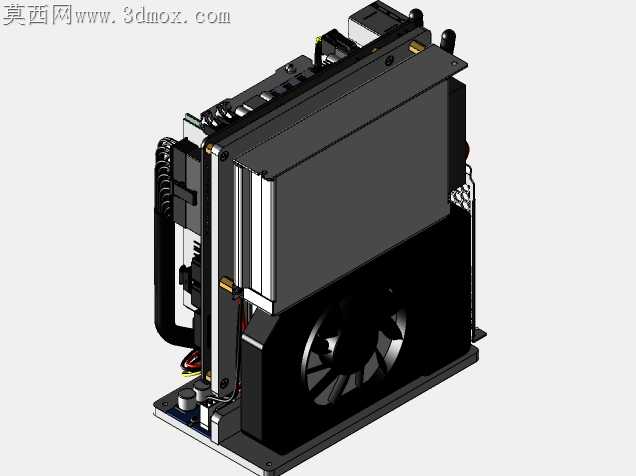

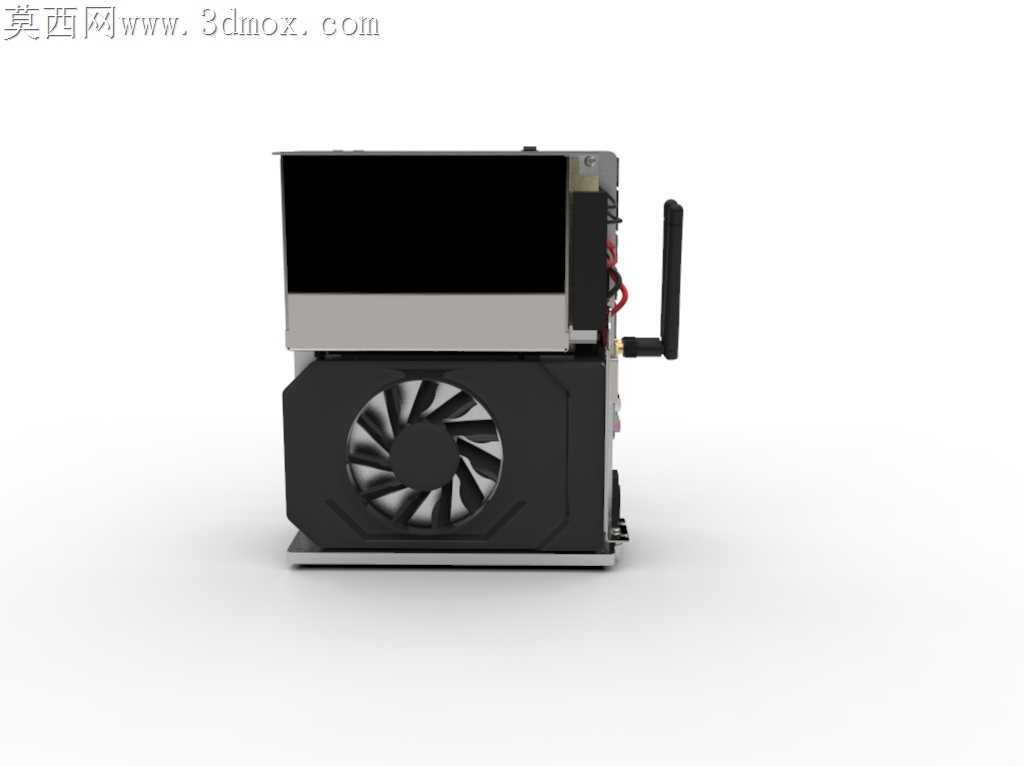

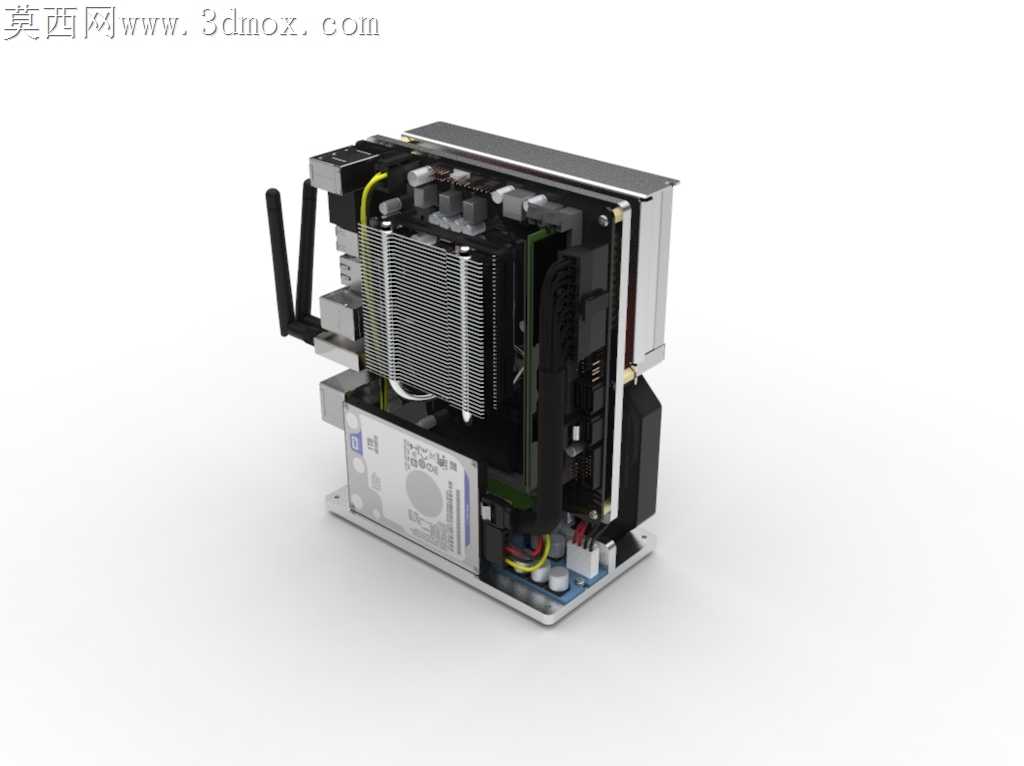

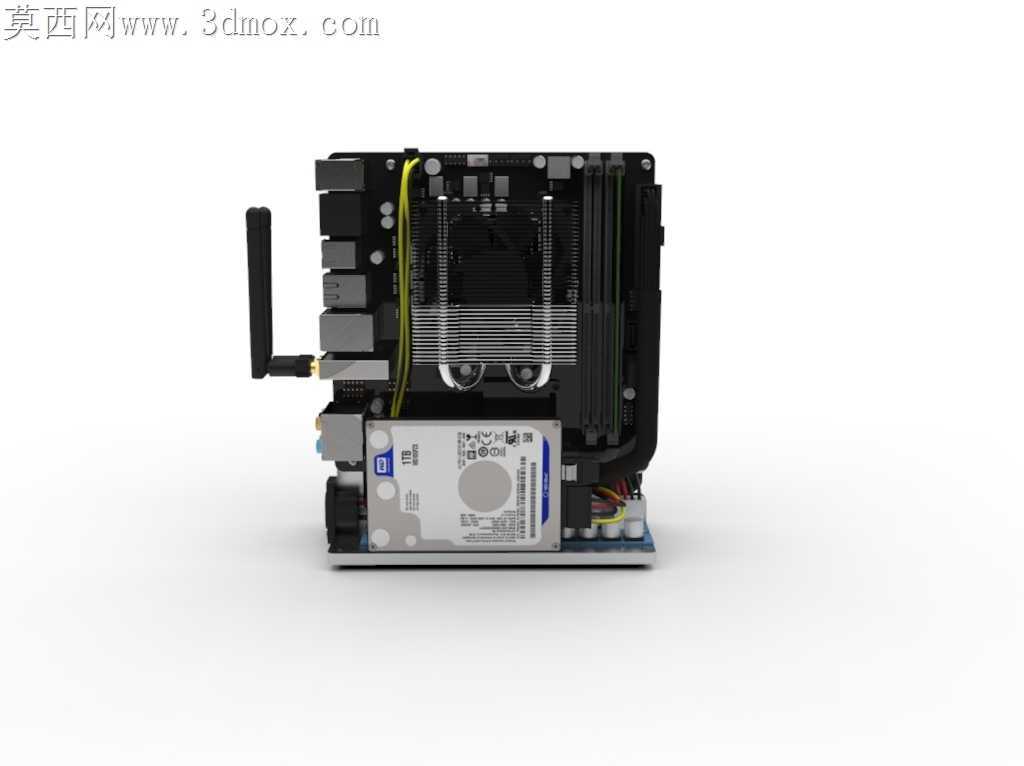

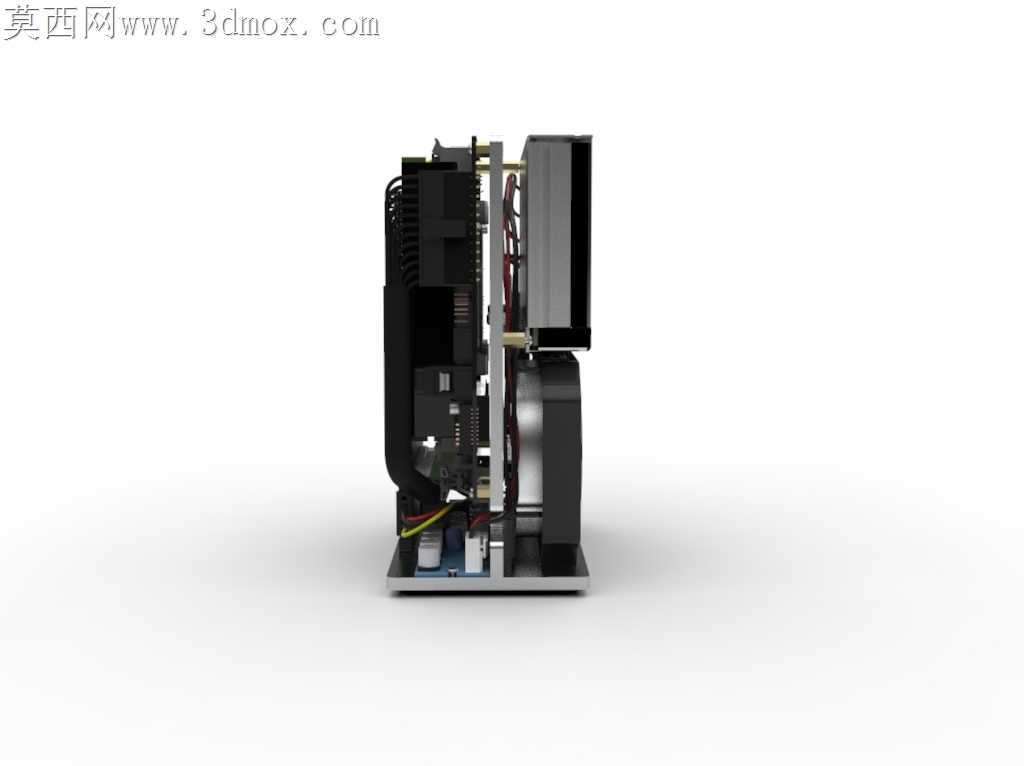

设计过程中对每一个硬件的安装间隙、走线空间、散热风道都做了精细化的排布：主板采用垂直立式安装，显卡与主板平行排布充分利用纵向空间，散热器位于结构顶部形成自然向上的散热风道，供电模块与硬盘布置在结构底部平衡整机重心，天线模块延伸至结构外侧避免金属部件遮挡无线信号，所有接口都预留了充足的插拔空间，不会因为结构紧凑导致外设插拔困难。框架上预留的标准安装孔位可兼容多款同规格ITX硬件，用户可根据自身性能需求灵活替换处理器、显卡、存储等部件，具备极强的DIY扩展灵活性，同时开放式结构也方便用户随时清理积灰、更换硬件，无需拆解复杂的封闭机箱面板。
