衬套销式法兰联轴器结构设计方案

在各类工业传动系统的轴系布局中，不同动力输出端与负载输入端的轴径、安装基准往往存在差异，需要通过中间传动连接件完成扭矩传递与轴系对中，衬套销法兰联轴器正是针对这类中等扭矩、安装空间受限的传动场景设计的连接部件。这类联轴器常应用在中小型输送机辊筒驱动、小型机床进给轴传动、包装设备辊组联动、农用机械辅助传动等场景，相比刚性凸缘联轴器，它通过衬套销结构补偿少量的轴向、径向与角向偏移，降低轴系对中精度要求，减少安装调试阶段的人工成本，同时相比弹性套柱销联轴器，它的结构更紧凑，径向尺寸更小，适合安装在箱体侧壁间距狭窄的设备内部。

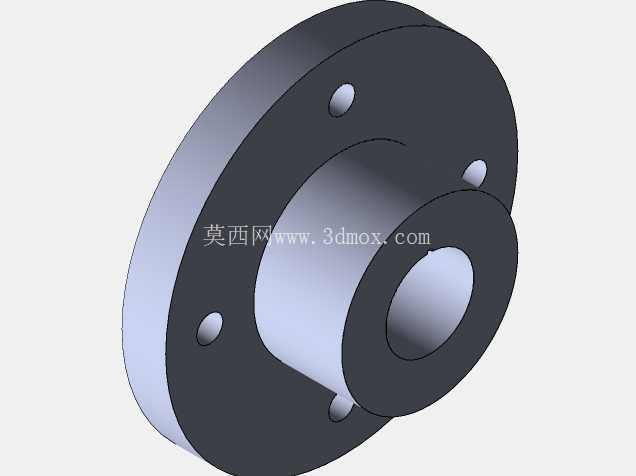

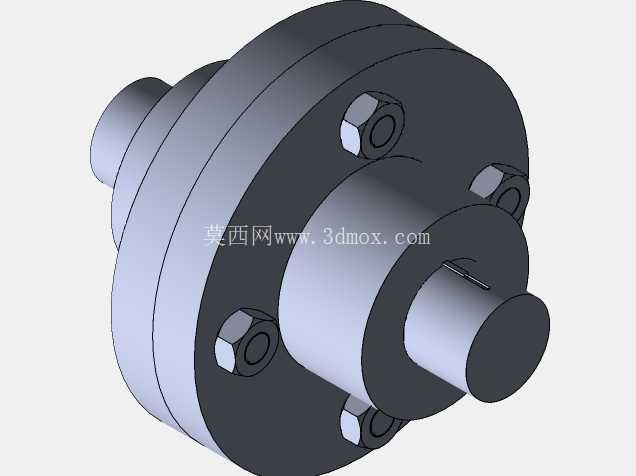

从结构功能来看，该联轴器分为左右两个法兰半体，其中一侧法兰带伸出轴段，可直接插入负载端的轴孔内通过键连接固定，另一侧法兰端面均匀分布六个带内六角螺栓的连接点位，螺栓穿过法兰通孔后与对侧法兰的螺纹孔锁紧，两个半体的贴合端面加工有定位止口，安装时止口相互嵌合，保证两半体的同轴度基准，避免螺栓受额外的剪切力。传递扭矩的核心部件是分布在法兰端面的衬套销，销体外部包裹耐磨衬套，衬套与法兰销孔采用小间隙配合，当两轴存在微小偏移时，衬套可在销孔内产生微量形变与滑动，抵消偏移带来的附加载荷，避免轴系因对中误差产生的轴承磨损、轴颈疲劳等问题。

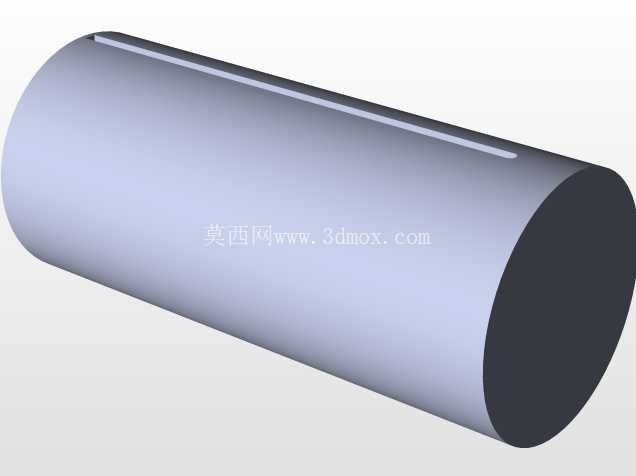

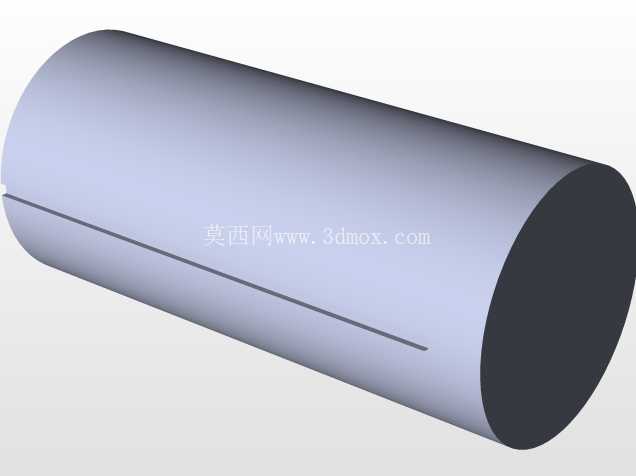

设计过程中首先确定的是扭矩传递边界，按照常规应用场景下150N·m至300N·m的额定传递扭矩，反推法兰盘的外径尺寸、螺栓分布圆直径以及衬套销的数量与直径，法兰盘的厚度需要满足螺栓锁紧时的刚度要求，避免锁紧后法兰端面产生翘曲，影响贴合面的接触精度。伸出轴段的长度根据常用负载轴孔的深度设计，轴段上加工有标准平键键槽，键槽的位置距离轴端留有足够的安装间隙，方便轴件插入时的导向，轴端加工有倒角，避免安装时刮伤轴孔内壁。连接螺栓采用内六角圆柱头形式，相比外六角螺栓，它的安装所需的扳手空间更小，适合在径向空间局促的位置完成锁紧操作，螺栓的性能等级选用8.8级，满足额定扭矩下的拉伸强度要求，避免传动过程中螺栓断裂导致的传动失效。

安装边界方面，该联轴器的整体轴向尺寸控制在较短范围内，不需要在轴系上预留过长的安装空间，两个半体分别固定在主动轴与从动轴端后，只需将止口对准，穿入螺栓按对角线顺序分次锁紧即可完成安装，不需要额外的调整垫片或者专用工装。衬套采用耐磨尼龙材质，具备一定的自润滑性能，日常运行过程中不需要额外加注润滑脂，减少后期维护工作量，衬套与销体、销孔的配合间隙控制在0.02mm至0.05mm之间，既保证补偿偏移的能力，又避免间隙过大导致传动过程中产生冲击与回转误差。法兰本体采用45号钢加工完成，毛坯经调质处理后加工各表面，端面与止口的同轴度公差控制在0.02mm以内，端面跳动公差不超过0.015mm，保证安装后轴系的回转精度。

在实际选型应用中，需要注意该联轴器不适合高速重载、冲击载荷较大的传动场景，比如破碎机主轴、重型压力机曲轴这类工况，较大的冲击载荷会导致衬套快速磨损甚至销体断裂，它更适合转速在1500r/min以内、载荷平稳的中低速传动场景。安装时需要先将两个半体分别热装或者通过键连接固定在轴端，保证半体与轴的同轴度，避免半体本身安装偏斜带来的附加载荷，锁紧螺栓时需要使用扭矩扳手按照规定的扭矩值锁紧，避免单个螺栓受力过大导致断裂。日常巡检过程中可以通过观察法兰贴合面是否有错位、螺栓是否有松动、运行时是否有异常异响来判断联轴器的工作状态，当衬套磨损到间隙超过0.2mm时需要及时更换衬套，避免销体与销孔直接接触产生金属磨损。
