四槽位21700锂离子电池固定座结构设计

在便携式储能设备、小型动力模组、消费类电子供电单元的结构搭建环节，电芯的可靠固定是保障整套供电系统稳定运行的基础，这款四槽位21700锂离子电池固定座，正是针对多电芯串并联组装场景开发的定位支撑部件。日常做储能电源、电动工具电池包、小型备用电源模组的结构设计时，最常遇到的问题就是电芯排布后易出现径向偏移、轴向窜动，焊接极耳时电芯移位导致虚焊，或是设备受振动冲击时电芯磕碰外壳引发绝缘破损，这款固定座从结构根源上规避了这类问题。

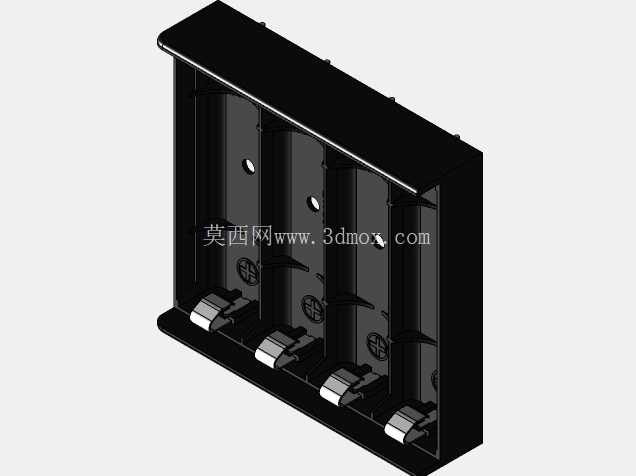

从实际使用场景来看，这款固定座适配标准21700规格圆柱锂离子电池，四个独立槽位平行排布，槽体内壁做了贴合电芯圆柱面的弧形限位结构，每道槽位的侧壁都预留了0.1mm的装配公差带，既可以保证电芯顺利压入装配，又能限制电芯装入后的径向晃动量，避免电芯在槽内出现转动偏移。槽体底部设置了带弹性预紧的卡扣结构，电芯压装到位后卡扣会自动卡合在电芯负极端面的边缘位置，不需要额外点胶或者加装固定压片就能限制电芯的轴向窜动，在常规的运输振动、设备运行抖动场景下，电芯不会从槽位中脱出。

设计思路上，这款固定座采用一体化注塑成型的结构方案，主体为带侧边围挡的槽型框架，顶部和底部的横向边框做了加厚处理，作为整个固定座的受力基准面，安装时可以直接贴合电池仓的内壁定位，不需要额外设计复杂的定位柱结构。相邻两个电芯槽位之间设置了隔断筋，筋条厚度控制在1.2mm，既可以将相邻电芯完全分隔开，避免电芯外皮磨损后出现短路风险，又能在筋条上预留极耳走线的缺口，方便串并联镍片或者导线的排布焊接，不会出现导线被挤压破皮的问题。侧边的围挡高度覆盖电芯总长度的三分之二，刚好避开电芯正极的极耳焊接区域，既给电芯提供了足够的侧向支撑，又不会阻碍极耳的焊接操作，工人在组装时可以直接在固定座上完成极耳焊接工序，不需要额外的工装辅助定位。

从安装边界来看，这款固定座的整体外形为规则长方体，四个边角做了R2的圆角处理，避免安装时尖角刮伤电池仓内壁或者操作人员的手部。固定座的背面设置了两道平行的定位凸条，凸条的截面为梯形，装配时可以卡入电池仓内壁对应的定位槽内，限制固定座整体在电池仓内的移位，不需要额外打螺丝固定就能实现可靠定位，如果是需要更高固定强度的场景，也可以在凸条上预留的沉孔位置加装M2的自攻螺丝进一步锁紧。槽位底部的卡扣位置做了让位缺口，当需要更换电芯时，可以用一字螺丝刀从缺口位置轻轻撬动卡扣，就能顺利取出电芯，不会损坏固定座本身的结构，重复拆装的使用寿命可以满足常规电池包的维护需求。

在结构细节处理上，每个槽位的内壁都设置了两道纵向的微凸筋条，筋条突出内壁0.05mm，这样电芯装入后实际和槽壁的接触为线接触，减少了装配时的摩擦阻力，同时如果电芯外皮存在轻微的尺寸公差，也能通过筋条的微量变形实现适配，不会出现电芯卡滞装不到位的情况。固定座的边框上预留了多个散热通孔，电芯在充放电过程中产生的热量可以通过这些通孔及时散出，避免热量在固定座内部积聚导致电芯温度过高，提升整套电池模组的工作稳定性。另外，固定座的材质选用常规的阻燃ABS工程塑料，具备V0级阻燃性能，即使电芯出现轻微的过热情况，也不会引燃固定座结构，提升了电池模组的安全性能。

实际做结构选型时，这款固定座可以直接用于4串或者2并2串的21700电池模组搭建，不需要再单独设计电芯定位结构，能够大幅缩短结构开发的周期，同时统一的槽位尺寸可以保证电芯的同轴度，让极耳焊接的良率明显提升，减少组装过程中的返修成本。对于需要做小批量电池模组试制的场景，这款固定座的结构兼容性很强，既可以用在手持电动工具的电池包内，也可以用在小型户外储能电源、家用备用电源的电芯固定场景，甚至在一些DIY的移动供电项目中，也能直接使用这款固定座完成电芯的规整排布，避免电芯杂乱排列带来的安全隐患。
