贴片式轻触按钮电子开关三维结构

这款贴片式轻触开关是消费电子、工控板卡领域用量极大的基础输入元件，日常接触的智能穿戴设备、智能家居控制面板、车载中控按键组、工业手持终端的功能触发按键，大多采用同结构的SMD封装方案。不同于插件式轻触开关需要预留过孔焊接位，这款采用表贴封装的元件可以直接通过回流焊工艺贴装在PCB表层，能大幅压缩板卡占用空间，适配高密度布板的紧凑型电子产品设计需求。

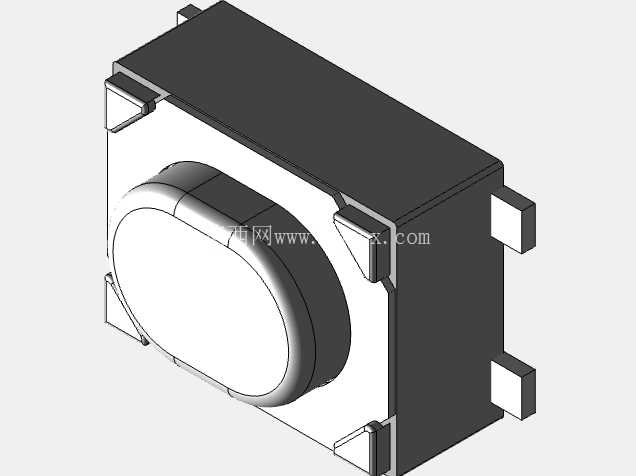

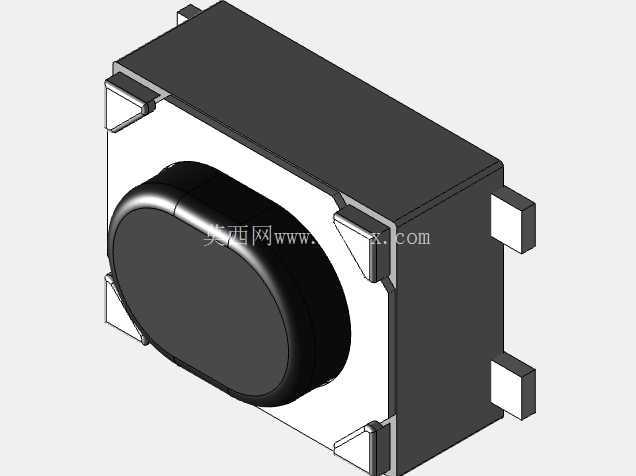

从功能特性来看，这类轻触开关属于瞬时接触型触发元件，常态下内部触点处于断开状态，当按键帽受到垂直方向的额定按压力时，内部弹片发生形变实现触点导通，撤去按压力后弹片自动复位，触点即刻断开，触发行程通常控制在0.2-0.5mm区间，触发压力根据应用场景不同有160gf、250gf等多个档位可选，能兼顾操作反馈清晰度与长时间按压的疲劳度控制。这款模型还原的椭圆形按键帽设计，相比常规圆形按键帽增大了手指接触面积，在盲操作场景下能降低按偏概率，尤其适合穿戴设备、小型遥控器这类按键排布密集、操作空间有限的产品。

设计层面上，这款开关的结构拆分后主要分为耐高温LCP材质基座、不锈钢冲压弹片、硅胶密封垫、PBT材质按键帽、四个表贴固定引脚几个核心部分。基座采用耐回流焊高温的工程塑料，能承受260℃以内的回流焊温度曲线，不会出现焊接受热变形的问题；四个对称分布的表贴引脚除了实现电气连接外，还能在焊接后提供足够的机械固定强度，避免频繁按压后出现引脚脱焊的问题；内部弹片采用高弹性不锈钢材质冲压成型，表面做镀金处理降低接触电阻，能保证十万次以上的按压寿命，接触电阻稳定控制在50mΩ以内，不会因为长期使用出现接触不良的问题；按键帽与基座之间的硅胶密封结构，能实现IP67级别的防尘防水能力，适配户外使用的电子产品、厨卫家电这类对防护等级有要求的应用场景。

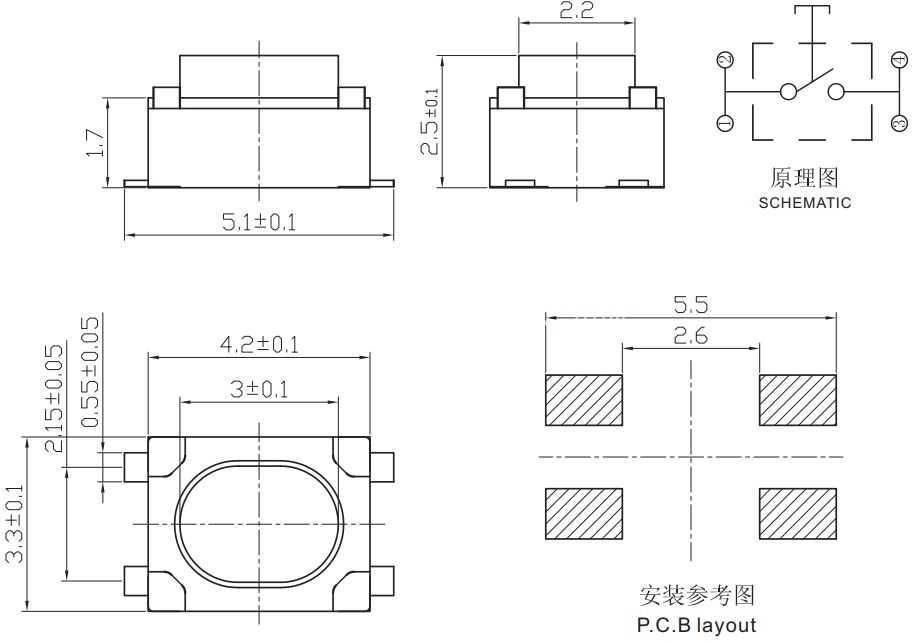

从安装边界尺寸来看，这款开关的本体长宽尺寸控制在6mm*4mm左右，本体高度包含按键帽在内仅2.5mm，属于超薄型表贴轻触开关，PCB布局时仅需要预留对应尺寸的焊盘，不需要在PCB上开孔，能给板卡背面的元件排布留出充足空间。焊接时需要注意回流焊的温度曲线设置，峰值温度不能超过265℃且高温持续时间不能超过10秒，避免基座受热变形导致按键卡滞；布局时按键帽上方需要预留至少0.8mm的操作空间，保证按压行程不受外壳结构干涉，同时外壳上的按键开孔需要和按键帽保持0.1-0.2mm的单边间隙，避免公差累积导致按键按压不畅。

在实际选型应用中，这类轻触开关需要根据整机的防护等级、操作力要求、安装空间限制做匹配，比如户外手持设备需要选择带密封结构的型号，消费类超薄数码产品需要选择超薄本体的型号，工业控制设备则需要选择操作力更大、寿命更长的工业级型号。建模过程中需要重点还原引脚的共面度、按键帽的活动行程、本体的安装定位尺寸，这些参数直接影响PCB Layout的准确性和后续结构装配的干涉检查精度，尤其是引脚的焊盘尺寸需要和实际元件规格书保持一致，避免出现贴片时的焊接不良问题。
