AAA电池仓接触固定支架结构设计

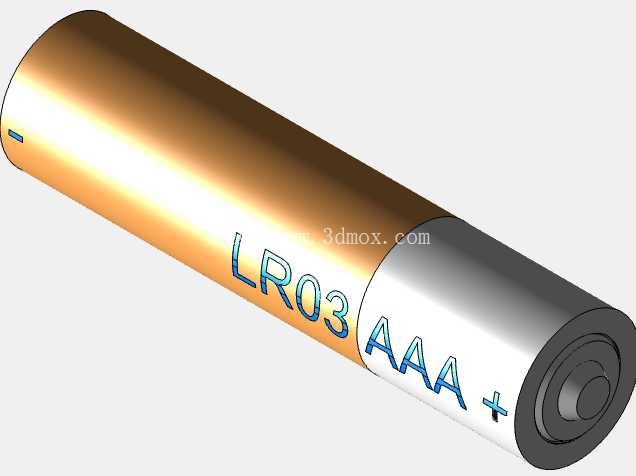

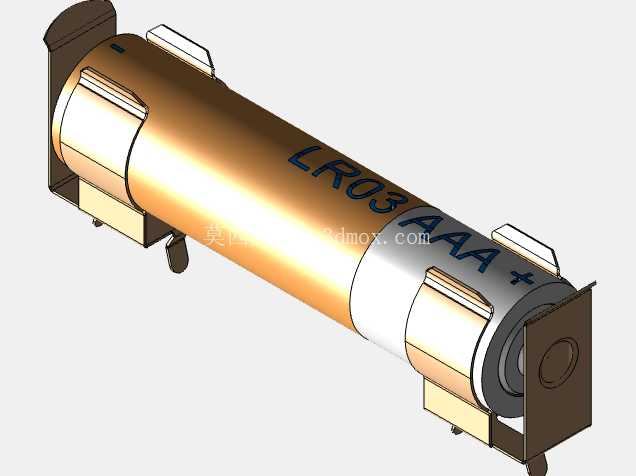

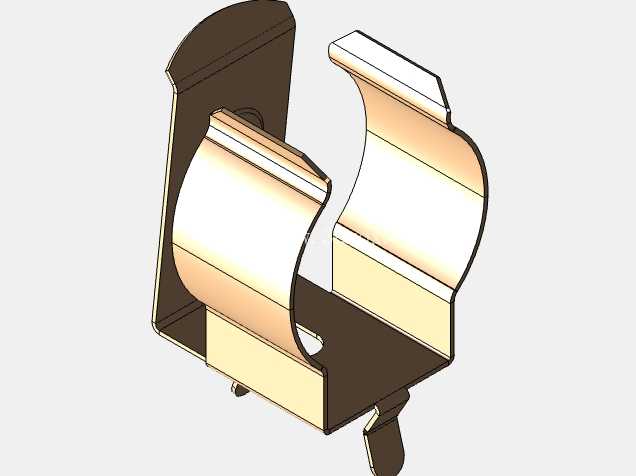

　　在小型便携电子设备的结构设计环节中，电池接触固定支架是决定供电可靠性的核心基础部件，这类零件往往需要在极小的安装空间内，同时完成电池的位置约束、导电接触导通、结构防松脱多重功能，看似结构简单，实则对尺寸公差、材料选型、结构细节的设计要求极高。本次涉及的AAA电池支架，针对单节7号电池的安装场景设计，适配各类手持检测仪器、小型无线传感节点、便携消费电子的内置电池仓使用，这类应用场景往往存在设备频繁移动、偶发跌落、长期使用触点氧化的问题，因此支架的设计需要从实际使用痛点出发做细节优化。从结构布局来看，该支架采用两端环抱式的固定逻辑，主体承托结构贴合AAA电池的圆柱曲面，曲面弧度与电池外径完全匹配，避免电池装入后出现径向晃动，两端的挡片结构分别对应电池的正负极位置，预留出导电触点的安装空间，其中正极对应位置设置十字形凸起避让结构，匹配电池正极的凸起端，负极对应位置设置弹性触点的安装卡槽，保证弹簧触点的压缩行程处于合理区间，既不会因为压缩量过大导致触点弹力衰减过快，也不会因为压缩量不足导致接触电阻过大、供电断续的问题。

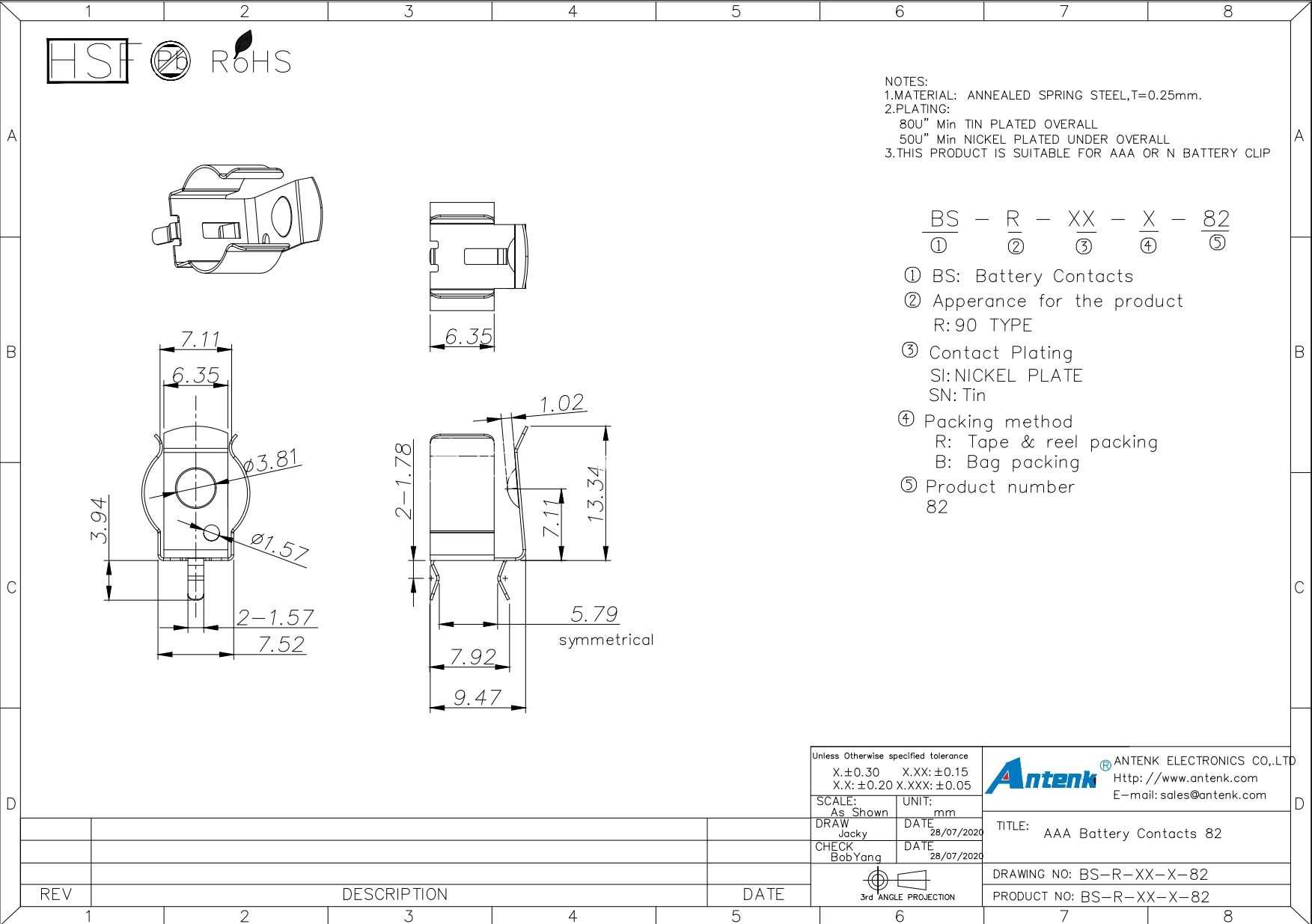

　　设计过程中需要重点控制几个关键安装边界尺寸：首先是支架整体的长度方向尺寸，需要匹配AAA电池的标准长度，同时预留出触点压缩后的余量，避免电池装入后出现顶死或者间隙过大的问题；其次是径向的包裹尺寸，承托弧面的高度设置为电池直径的三分之一，既保证电池装入后的定位稳定性，又不会因为包裹面积过大导致电池拆装阻力过高，方便用户更换电池；两端固定耳的位置设置有定位卡扣与安装孔，可直接卡入设备壳体的预设卡槽内，或者通过微型螺丝完成固定，安装公差控制在0.1mm以内，避免支架在壳体内出现窜动。

　　导电触点的布局设计充分考虑了长期使用的可靠性，负极采用弹性触片结构，触片表面做镀镍处理，兼顾导电性与抗氧化能力，触片的折弯角度经过反复验证，保证电池装入后触点的接触压力处于0.5N-1N的合理区间，这个压力范围既可以保证接触电阻稳定在毫欧级，避免大电流供电时出现触点发热的问题，又不会因为压力过大导致电池拆装困难。正极接触片采用平面带凸点的设计，凸点高度0.2mm，能够刺破电池正极表面可能存在的氧化层，进一步提升接触可靠性，触点与支架本体的连接采用嵌装注塑的方式，避免长期使用后触点出现松动移位。

　　从实际应用场景来看，这类支架除了常规消费电子领域，在工业类小型传感设备中也有大量需求，比如无线温湿度传感器、便携式气体检测仪、手持条码扫描设备等，这类设备往往需要在高低温变化、轻微振动的环境下长期工作，因此支架的材料选型一般采用阻燃ABS材质，具备一定的弹性与结构强度，在-20℃到60℃的温度区间内不会出现脆裂或者变形，同时材料的绝缘性能满足安规要求，避免出现电池短路的风险。结构细节上还做了防反装设计，在支架对应电池负极的一端设置不对称的挡边，当电池反向装入时，电池正极的凸起端会被挡边卡住，无法完全装入支架，从结构层面避免用户装反电池导致的电路烧毁问题，这个细节在民用消费类产品中尤为重要，能够大幅降低售后故障比例。另外支架侧面设置有导向滑槽，与设备壳体的导轨配合，电池装入时可以顺着滑槽推入，不需要刻意对准触点位置，提升用户更换电池的操作流畅度，滑槽的间隙设置为0.05mm，既保证滑动顺畅，又不会出现明显的旷量。在壁厚设计上，支架主体壁厚均匀设置为1.2mm，既满足结构强度要求，又尽可能缩小整体占用空间，适配小型设备紧凑的内部布局，所有转角位置都做R0.3mm的圆角处理，避免注塑成型时出现应力集中导致的开裂问题，同时也避免安装时刮伤电池外皮或者操作人员的手部。
