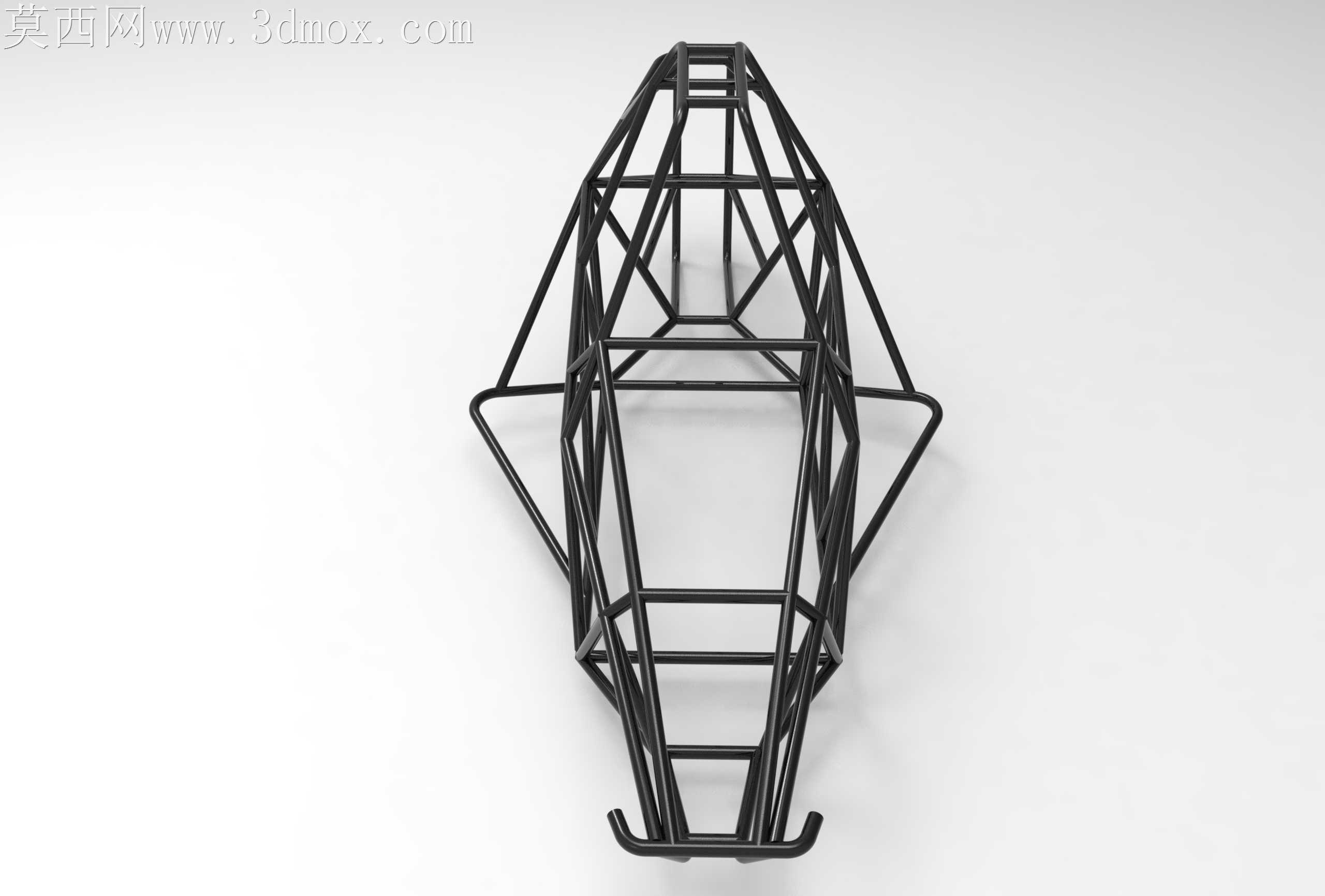

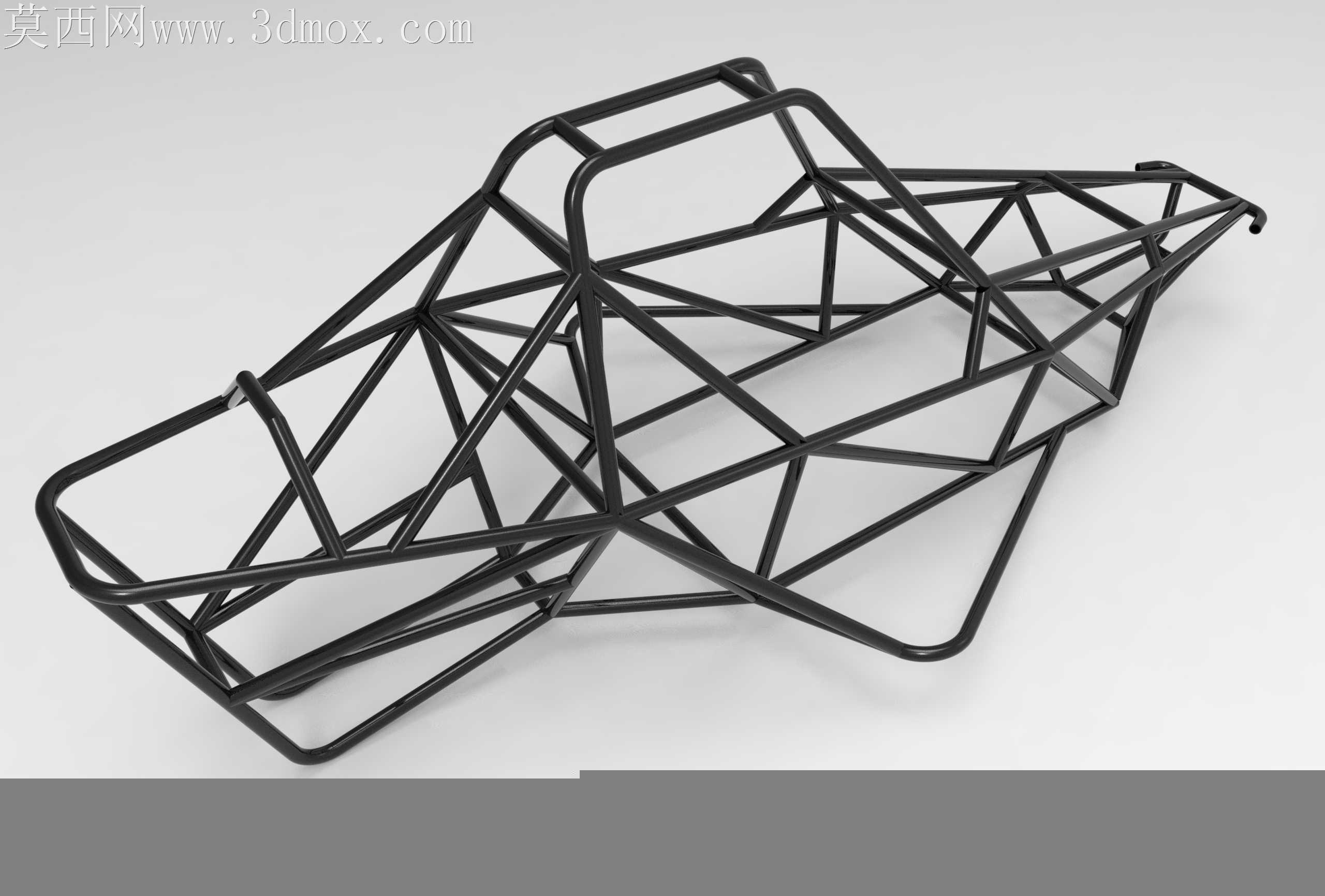

钢管桁架式小车底盘承载框架结构

该钢管桁架式小车底盘框架，主要面向小型越野竞速小车、教学实验小车、小型特种作业无人小车的底盘承载场景使用，作为整车的核心承载基体，承担着动力总成、行走机构、电控系统、外覆盖件以及驾乘或载物区域的全部载荷传递与固定支撑作用，能够在复杂颠簸路面行驶过程中分散路面传递的冲击载荷，避免局部应力集中导致的结构变形失效。从功能特性来看，该框架采用空间管桁架结构形式，区别于传统冲压焊接式的板式底盘，通过多根不同规格的圆形钢管按照空间力学路径排布焊接，在保证整体结构抗扭刚度、抗弯强度满足使用要求的前提下，大幅降低了底盘自身的重量，实现了轻量化与结构强度的平衡，能够适配大落差起伏路面、高速过弯等工况下的载荷冲击，减少行驶过程中的车架形变，保证行走机构定位参数的稳定性。设计思路上，整体框架遵循载荷最短传递路径原则进行杆件排布：前部区域预留出动力总成与转向机构的安装空间，杆件排布避开转向轮的跳动边界，保证转向过程中轮胎与拉杆不会和框架发生运动干涉；中部座舱区域按照人机或载物空间需求设置了环绕式的防护杆件，既能够形成安全的容纳空间，也可以在发生侧向碰撞时通过杆件的形变吸收冲击能量；后部区域预留了动力电池、驱动电机或者燃油动力单元的安装点位，下部的横向杆件设置了统一的安装基准面，方便悬挂摆臂、减震器支座的焊接固定，所有杆件的连接节点都采用了相贯线焊接的处理方式，保证节点处的连接强度，避免应力集中导致的焊缝开裂。从安装边界来看，框架整体宽度控制在常规小型小车的轮距适配范围内，长度方向覆盖从前端防撞梁到后部动力舱的完整区域，下部的安装平面保持统一的水平基准，所有预留的安装点位都按照通用小型行走部件的安装尺寸设置，不需要额外做大规模的结构修改就可以适配不同规格的悬挂、转向、动力部件，上部的杆件也预留了外覆盖件、电控设备支架的焊接或螺接位置，能够满足不同功能小车的改装拓展需求，不管是用于学生工程实践的教学样机制作，还是小型越野竞速车辆的底盘搭建，亦或是小型巡检无人车的承载基体，都能够通过少量的点位调整快速适配，大幅缩短底盘部分的开发制作周期，同时桁架式的开放式结构也方便后期对底盘上的各个部件进行检修维护，不需要拆解大面积的覆盖板件就可以完成管路、线路、部件的检查与更换。
