预制混凝土构件成型钢模结构设计

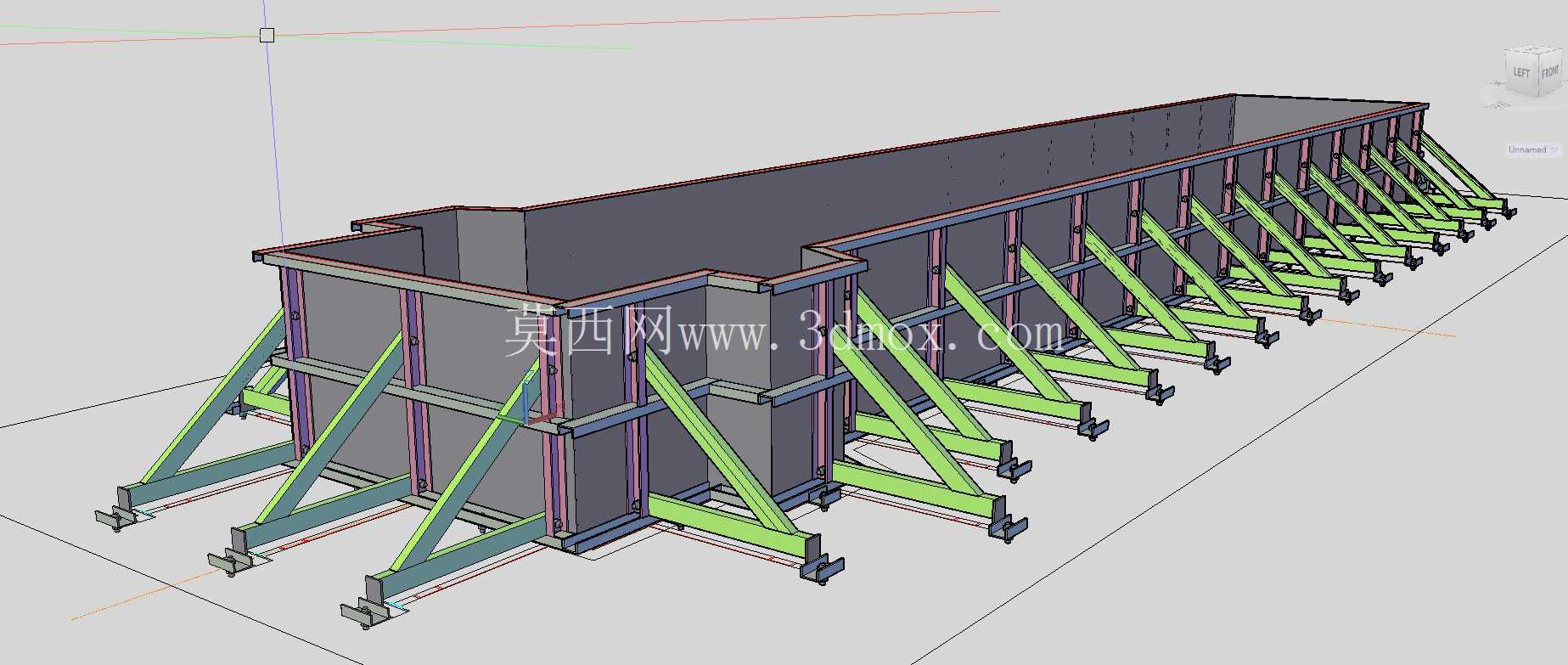

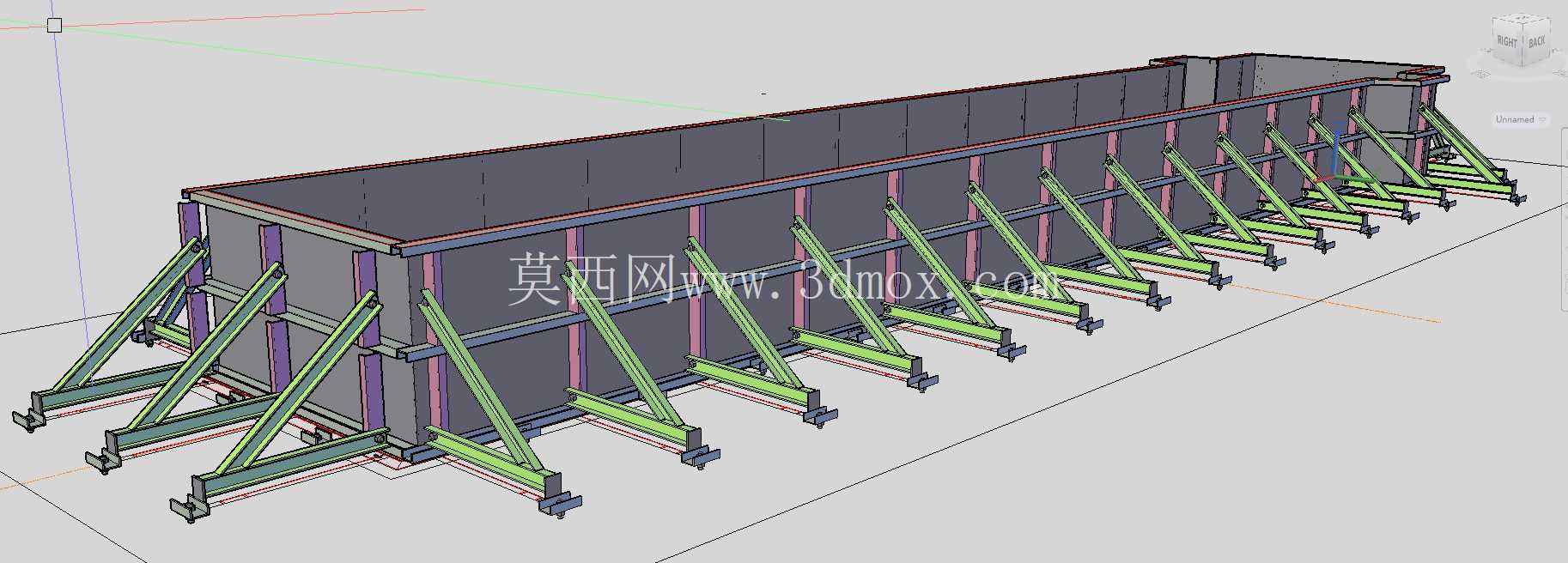

　　这套预制混凝土成型钢模，主要面向装配式建筑预制构件厂、市政预制构件生产现场使用，适配长线台座法生产工艺，可完成矩形截面混凝土预制构件的浇筑成型作业，替代传统木模、散拼钢模的低效作业模式。从结构设计逻辑来看，模体采用分块式侧板拼接结构，主侧板采用加厚钢板作为面板，背部设置纵横加劲肋，避免混凝土浇筑侧压力导致的面板鼓胀变形，保证成型构件的表面平整度与截面尺寸公差。外侧的斜向支撑采用型钢焊接成型，支撑底部通过地脚螺栓与预制生产台座固定，每一组斜撑对应侧板的受力集中点，抵消混凝土浇筑时的侧向推力，同时支撑上设置可调节顶推螺栓，可在合模时微调侧板垂直度，拆模时可通过顶推螺栓实现侧板与成型构件的分离，避免硬撬损伤构件边角。

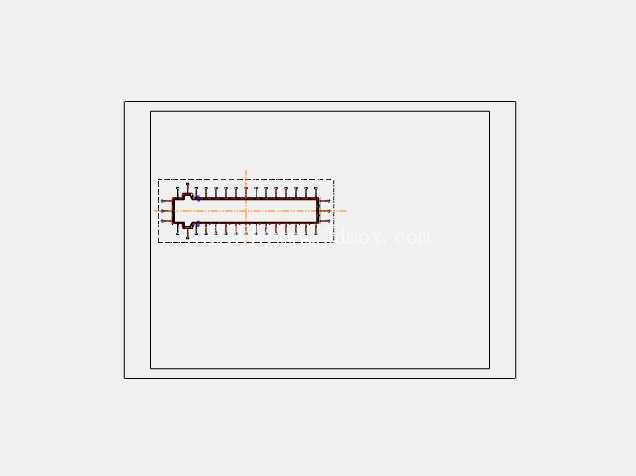

　　模体的端板采用快装式连接结构，通过螺栓与两侧侧板锁紧，可根据生产构件的长度需求调整端板固定位置，适配不同长度规格的同截面预制构件生产，减少模具换型的拆装工作量。从安装边界来看，这套模具安装时需要保证台座基础的水平度公差控制在2mm/m以内，支撑底部的地脚螺栓预埋深度需要满足抗拔要求，避免浇筑振捣过程中模体移位。模体的内腔净尺寸对应预制构件的设计截面，侧板拼接处设置密封胶条嵌槽，合模后胶条压缩量控制在30%左右，防止混凝土浇筑时漏浆产生蜂窝麻面。

　　在实际生产场景中，这类模具可用于生产预制混凝土梁、预制排水沟构件、预制管廊节段等矩形截面构件，浇筑前在模腔内壁涂刷脱模剂，绑扎钢筋笼后合模锁紧支撑，即可进行混凝土浇筑作业，振捣过程中斜撑的受力传递路径经过优化，不会出现局部应力集中导致的模体变形。设计时还考虑了钢筋的伸出位预留，侧板对应位置开设U型槽口，槽口处设置可拆式堵板，方便钢筋从模体侧面伸出，堵板与钢筋间隙采用海绵条密封，避免漏浆。模体的所有连接螺栓均采用标准件，日常维护时可快速更换磨损的密封胶条、变形的连接部件，整套模体的周转次数可达数百次，远高于传统木模的周转效率。

　　从结构受力层面分析，混凝土浇筑时的侧压力随浇筑高度上升而增大，因此下部的斜撑间距比上部更小，加劲肋的布置密度也随高度变化做了差异化设计，在保证模体刚度的前提下尽可能减少钢材用量，控制模具自重，方便车间内的吊装转运。模体顶部设置临时定位卡件，合模后可固定两侧侧板的顶部间距，保证构件顶部截面尺寸符合设计要求，避免浇筑过程中侧板外张导致的截面超差。拆模作业时，先拆除端板连接螺栓与顶部定位卡件，再逐次松开斜撑上的锁紧螺母，通过顶推螺栓将侧板与构件分离，整个拆模过程不需要大力度敲击，可有效保护模具与成型构件的完整性。
