车间手冲作业区模块化操作脚手架结构

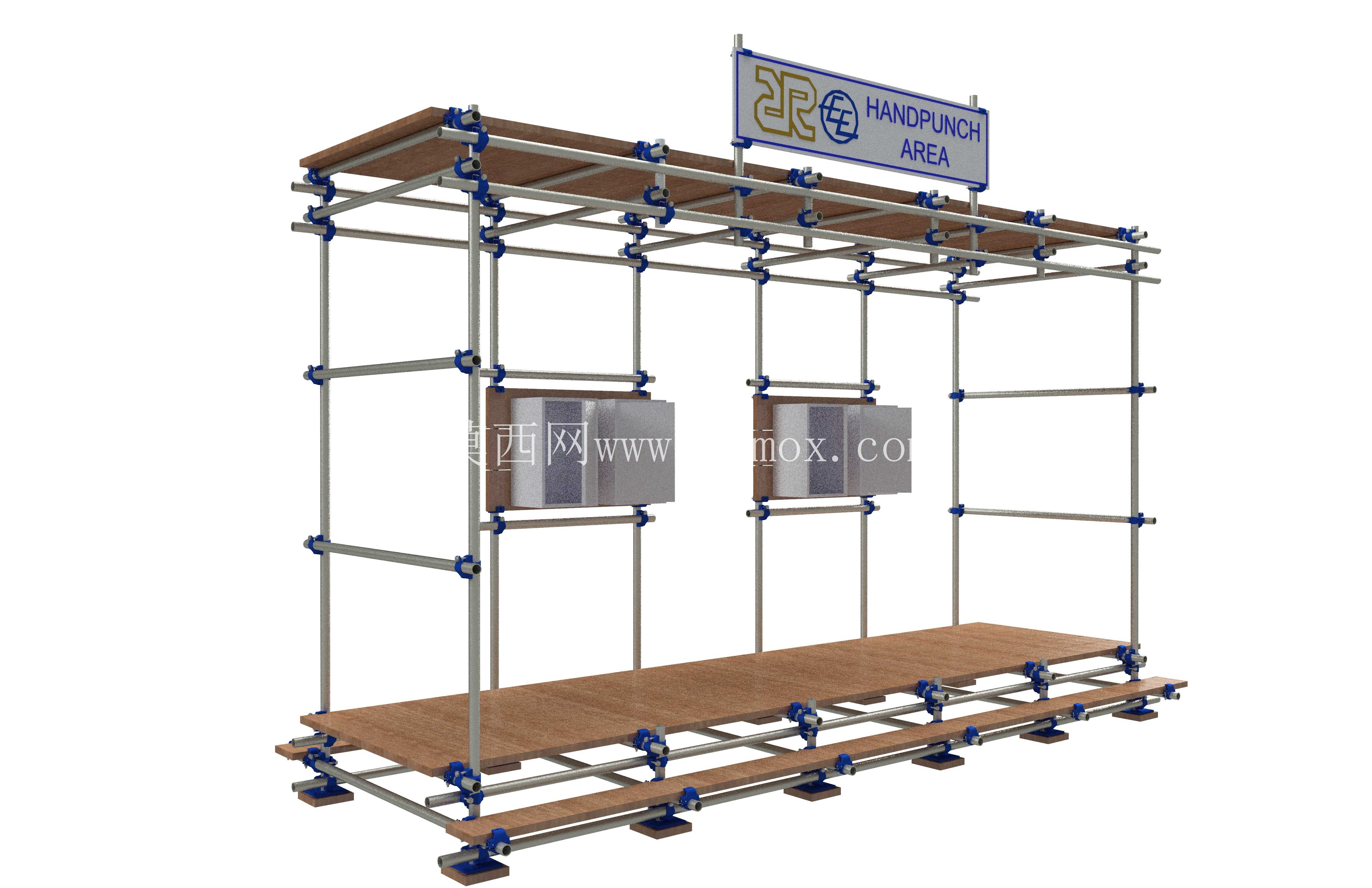

这套架体结构主要服务于车间内手冲工位的批量作业场景，区别于建筑施工用的通用脚手架，其整体尺寸完全围绕手冲作业的操作半径、物料摆放需求、人员站位空间做定制化适配，架体总高度控制在2.4米左右，刚好匹配成年操作人员站立作业时的上肢操作高度，不会因架体过高导致顶部防护遮挡作业视线，也不会因高度不足无法悬挂工位标识牌、小型工具挂板。底部作业平台宽度设置为1.2米，长度延伸至4.8米，可同时容纳4个手冲作业工位并排布置，平台边缘预留150mm的物料摆放区，可临时放置待冲压的小型工件、手持冲压工具的备用配件，避免作业过程中物料掉落至架体下方。

从设计思路来看，整套架体采用圆管杆件搭配快装连接件的组合形式，所有连接节点均采用可拆装的锁紧夹头，不需要焊接作业，现场安装时仅需使用内六角扳手即可完成全部组装工序，单组架体的安装时长可控制在2小时以内，后续如果车间工位调整需要移位，可完全拆解后转运，不会产生焊接架体拆解后的废料。架体的竖向立杆采用间距1.2米的排布方式，每根立杆底部都配置了可调高度的支撑脚，可调范围为0-50mm，可适配车间地面存在的微小平整度误差，保证整个架体安装后处于水平状态，避免平台倾斜导致物料滑落、作业人员站立不稳的问题。横向水平杆分为上下两层布置，下层水平杆距离地面高度为0.3米，主要用于固定底部作业平台的承载梁，上层水平杆距离地面高度为2.2米，除了作为架体顶部的结构拉结杆件外，还可用于悬挂工位照明灯具、作业指导书看板，顶部横杆外侧预留了标识牌安装位，可直接固定工位区域的提示标牌，不需要额外加装支架。

架体的作业平台采用多层实木复合板材铺设，板材表面做了防滑耐磨处理，可承受均布载荷不低于200kg/㎡，完全满足手冲作业时人员、工具、物料的总承重需求，平台板材与底部承载梁之间采用自攻螺丝固定，每块板材的固定点不少于8个，避免作业过程中板材移位产生缝隙。架体的侧向设置了两层横向拉结杆，距离地面高度分别为1.1米和1.8米，既作为架体的侧向防护结构，防止作业人员意外从平台侧方跌落，也可作为工具挂板的安装基础，可在拉结杆上固定挂钩、置物盒，放置常用的手冲工具、检测量具，减少作业人员取放工具的转身距离，提升作业效率。

在安装边界的考量上，整套架体的外围尺寸预留了与周边设备的安全距离，架体侧方距离相邻的物料输送线、其他加工设备的间距不小于0.8米，保证人员通行、物料转运的通道宽度符合车间安全规范，架体顶部距离车间照明灯具、消防管线的净空不小于0.3米，不会遮挡消防喷淋设施、影响照明光线的投射。架体的所有杆件端部都做了圆弧倒角处理，没有尖锐的毛刺棱角，避免作业人员磕碰受伤，连接夹头全部采用工程塑料包覆金属锁紧件的结构，既保证锁紧强度，也不会因金属件外露产生锈蚀、划伤操作人员的问题。

实际应用中，这类架体除了用于手冲作业区的操作平台搭建，也可根据作业需求调整层间距、扩展架体长度，适配小型装配工位、检测工位的作业平台需求，所有杆件和连接件都采用标准化规格，单个零部件损坏后可直接替换同规格配件，不需要整体更换架体，长期使用的维护成本更低。与传统的焊接式工位架相比，这种模块化脚手架结构的适配性更强，不需要根据每个工位的尺寸单独定制焊接架，可通过调整杆件长度、增减立杆数量来适配不同大小的作业区域，对于多品种小批量的生产车间来说，工位调整的灵活性大幅提升，也减少了工位改造产生的工装成本浪费。
