格构式桁架通讯信号塔结构设计

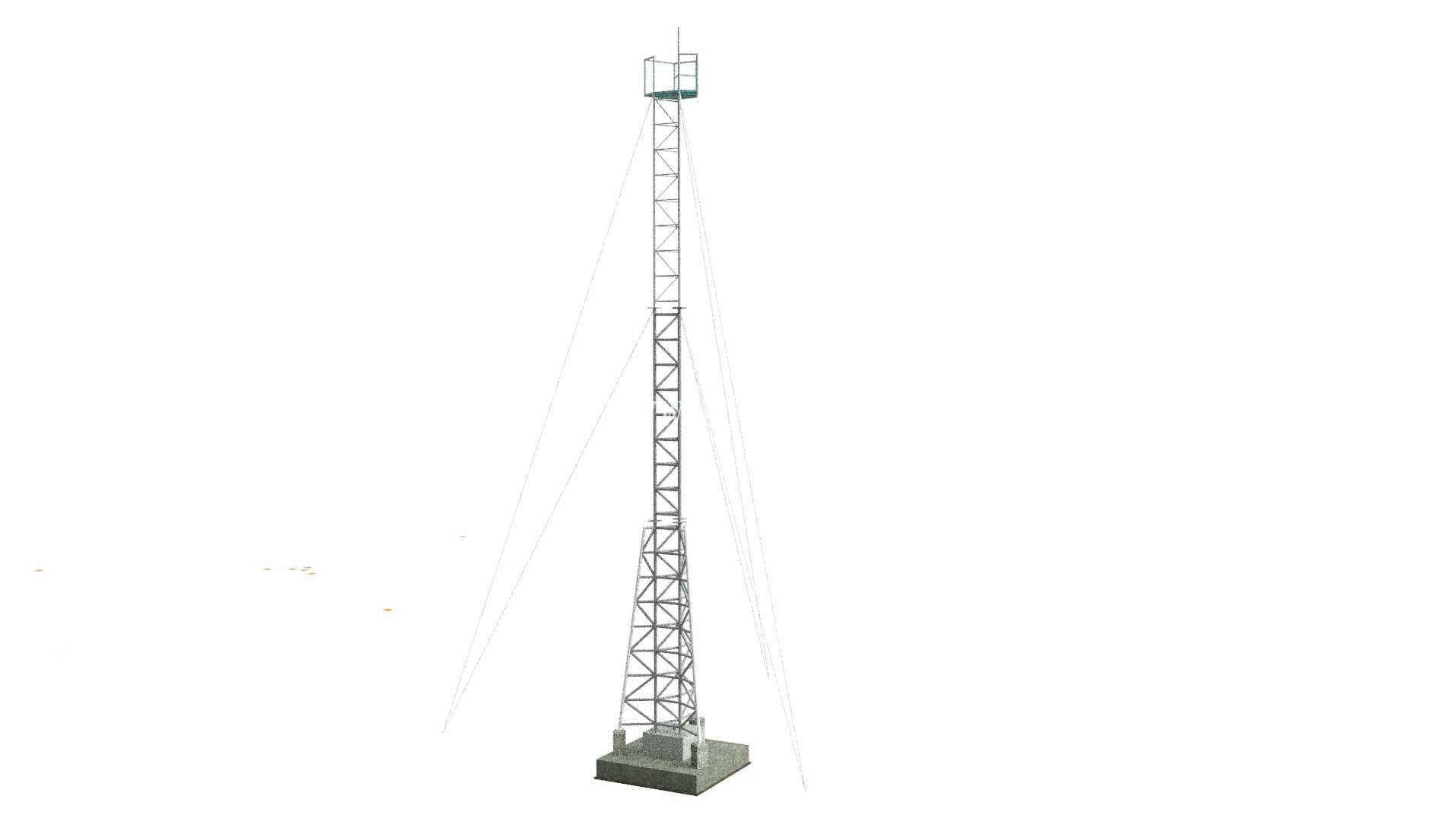

　　这类格构式桁架通讯塔是地面无线信号覆盖场景中最常用的塔桅结构形式，区别于单管塔的大直径截面设计，桁架式结构通过四根主弦杆搭配多组斜腹杆、横腹杆组成空间受力体系，在同等高度下风阻系数更低，材料利用率更高，尤其适合郊外、山区、乡村等无高层建筑物依托的广域信号覆盖场景，可挂载多频段通讯天线、信号放大器、微波传输设备，部分场景下也可兼顾气象监测、环境监测设备的挂载需求。

　　从结构受力逻辑来看，设计阶段首先要明确挂载设备的总重量、迎风面积，结合安装区域的50年一遇基本风压、覆冰厚度、抗震设防烈度确定主弦杆的截面规格，主弦杆沿塔高方向通常采用变截面设计，底部段弦杆间距更大，往上逐步收窄，既降低底部基础的倾覆力矩，也减少上部结构的迎风面积，腹杆采用等边或不等边角钢制作，通过节点板与主弦杆螺栓连接，所有连接节点的螺栓规格都要经过抗剪、抗拉验算，避免强风工况下节点失效。

　　塔体底部设置独立的钢筋混凝土配重基础，基础预埋地脚螺栓与塔底法兰盘刚性连接，基础顶面要高出自然地面一定高度，避免雨季积水浸泡塔脚造成钢结构锈蚀，塔脚位置设置检修操作平台，平台周边带1.2米高的防护栏杆，预留爬梯入口，爬梯沿塔体其中一个立面通长设置，爬梯踏棍间距控制在300毫米左右，每隔一段距离设置护笼，防止检修人员攀爬过程中坠落。塔体顶部设置天线安装抱杆，抱杆可根据天线的方位角、下倾角需求调整固定角度，抱杆周边预留足够的操作空间，方便运维人员上塔调整天线参数，顶部平台同样设置防护栏杆，预留设备安装的固定孔位，所有钢结构构件出厂前都要做热镀锌防腐处理，镀锌层厚度满足户外使用20年以上的防腐要求，现场安装时避免破坏镀锌层，若有局部破损要及时做富锌漆补涂。

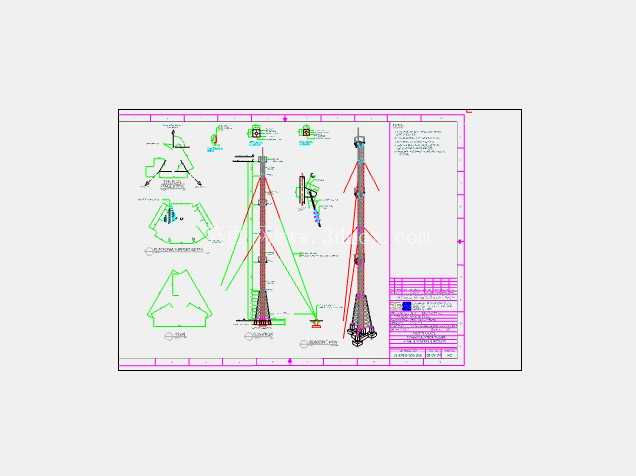

　　设计过程中要充分考虑安装边界条件，塔体与周边建筑物、高压线路的安全距离要满足通讯设施建设规范要求，塔体高度根据信号覆盖半径确定，通常乡村广域覆盖的塔高在30米到50米区间，塔体的整体垂直度偏差要控制在塔高的千分之一以内，安装完成后要做垂直度检测，后续每年定期复测。这类桁架式通讯塔的构件全部可以在工厂预制生产，拆解后通过普通货运车辆运输到现场，不需要大型吊装设备即可完成组装，施工周期短，后期维护成本低，结构冗余度高，即使单根腹杆出现锈蚀损伤，也不会造成整体结构瞬间垮塌，给运维人员留出足够的检修更换时间。在结构建模过程中，要准确还原每一组腹杆的连接角度、节点板的尺寸位置，避免出现杆件干涉，爬梯、护笼、平台栏杆等附属结构也要按实际尺寸建模，方便后续做整体结构的风荷载仿真验算，确认不同风速下塔体的顶点位移满足规范要求，不会因为摆动幅度过大影响顶部天线的信号传输精度。
