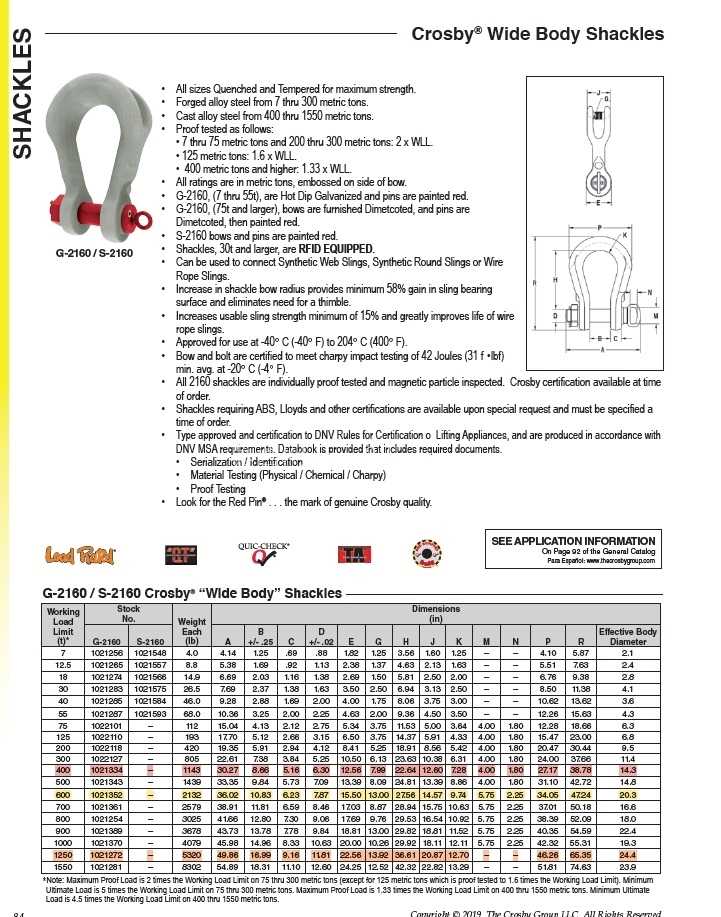

英制400MT克罗比斯G2160S2160卸扣

在重型吊装、海洋工程系泊、大型船舶建造的作业场景里，卸扣作为索具系统的核心连接部件，其结构可靠性直接决定整套吊装链路的安全冗余。这款英制规格的400MT级G-2160/S-2160型克罗比斯卸扣，针对大吨位重载场景做了全链路的结构优化，区别于普通小吨位卸扣的薄壁弓架设计，该款卸扣的弓型主体采用了变截面圆弧过渡结构，在横销与弓架的接触位置做了加厚的承力凸台，避免大载荷下接触应力集中导致的局部塑性变形。

从实际作业的适配性来看，该卸扣的横销采用了带防转卡槽的圆柱销结构，区别于螺纹销在频繁拆装场景下容易出现的螺纹咬合磨损问题，这种带定位的横销在海洋平台长期系泊、大型船体分段吊装这类需要长期承载、偶尔调整索具角度的场景下，能有效降低横销意外旋出的风险，同时减少螺纹副受载后的锈蚀卡滞问题。弓架的内圆弧尺寸做了适配大直径钢丝绳、合成纤维吊装带的曲率优化，不会出现索具局部弯折半径过小导致的索具强度折减，在400吨额定载荷下，弓架内弧面与索具的接触压强控制在索具护套材料的许用挤压应力范围内，避免长期承载下索具表层被剪切破坏。

设计阶段针对不同作业场景的载荷特性做了差异化的应力校核：在垂直起吊的额定载荷下，弓架的最大等效应力出现在弓顶圆弧过渡位置，安全系数满足重型起重索具的行业规范要求；在横向斜拉45度的偏载工况下，横销与弓架销孔的接触位置应力分布均匀，没有出现局部应力超过材料屈服强度的区域；针对海洋工程场景下的交变载荷，弓架与横销的配合间隙控制在合理范围，避免风浪导致的索具晃动带来的冲击载荷对配合面的疲劳损伤。

从安装边界来看，该卸扣的弓架开口尺寸、横销直径、整体高度都严格遵循英制重型卸扣的尺寸规范，能直接适配现有同规格的吊装吊耳、索具端环，不需要额外做过渡连接部件。销孔的同轴度公差控制在较高精度等级，横销装配后不会出现单侧卡滞的问题，保证载荷在两个销孔端面均匀分布，避免单侧受力导致的弓架偏载变形。横销端部的锁紧结构采用了沉头式设计，不会在吊装过程中突出的部件刮擦索具或者被周边构件勾挂，降低作业过程中的意外卡滞风险。

在船舶建造的分段合拢场景中，该卸扣可以配合钢丝绳索具完成数百吨级船体分段的精准对位，弓架的宽体内弧设计可以同时容纳两根大直径钢丝绳的端环，减少索具连接环节的卸扣使用数量，降低整个吊装系统的故障点。在海洋平台的系泊场景中，卸扣的结构间隙做了防腐填充的预留空间，可以在装配时在配合面涂抹防腐脂，降低高盐高湿环境下的锈蚀速率，延长部件的现场服役周期。针对吊装过程中可能出现的动态载荷冲击，弓架的材料选用了兼顾强度与韧性的合金结构钢，在低温环境下也能保持足够的冲击韧性，不会出现低温脆断的风险。

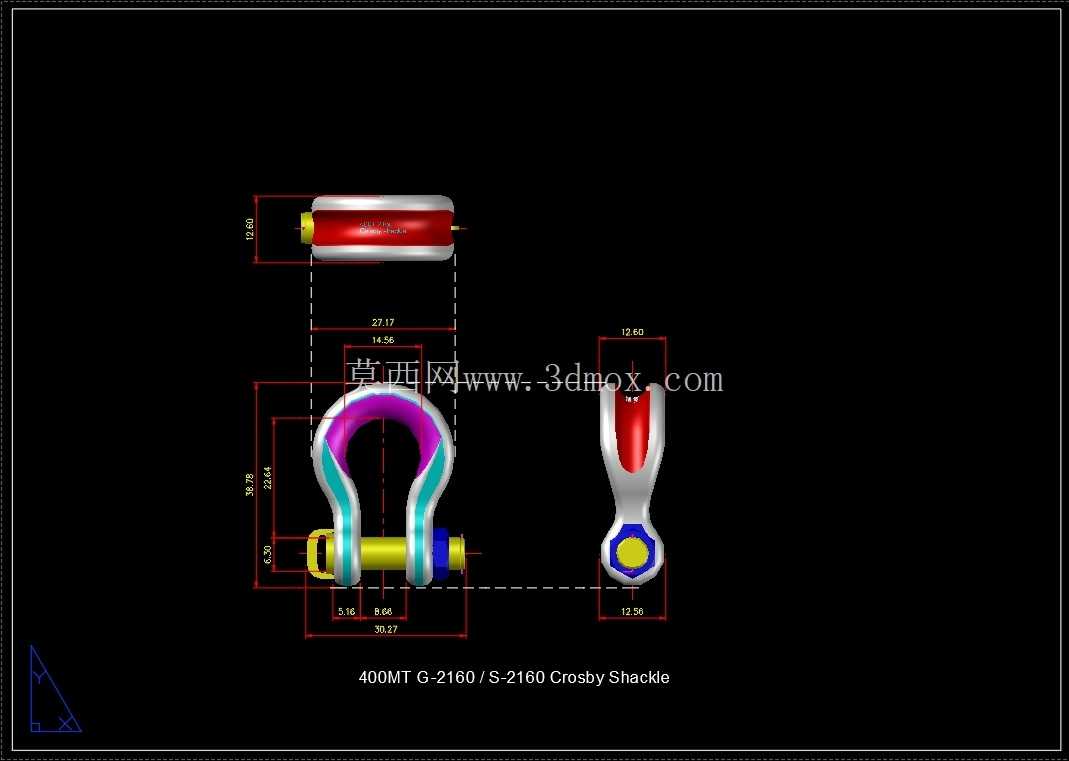

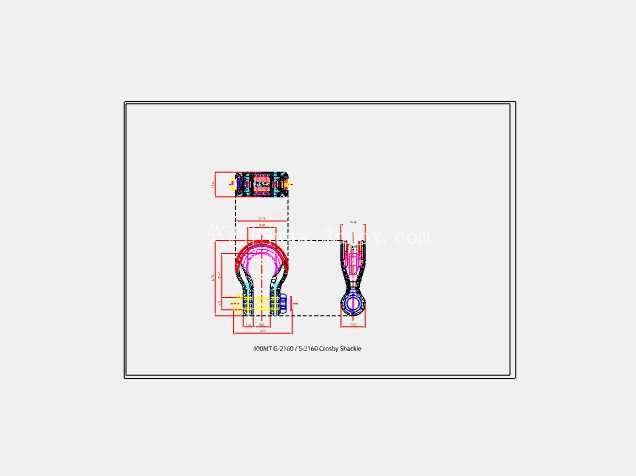

建模过程中对卸扣的所有承力圆角都做了精确还原，没有出现工艺尖角导致的应力集中模拟失真，横销与销孔的配合面做了接触对的合理简化，既保证结构仿真的精度，也能让选型人员快速获取准确的安装尺寸参数，不需要额外核对二维图纸的尺寸链。模型还原了卸扣的所有装配关系，横销可以模拟实际的拆装动作，方便在做吊装方案仿真时验证索具的运动干涉情况，提前预判吊装过程中卸扣与周边构件的碰撞风险。
