大吨位Crosby弓型卸扣结构设计

　　在重型起重作业、船舶系泊、大型钢结构吊装、海洋工程装备安装这类场景里，卸扣是索具系统里最核心的受力连接构件，尤其是300吨级的大吨位卸扣，直接决定了整套吊装系统的安全冗余，一旦结构设计存在应力集中或者尺寸匹配偏差，极容易引发吊装倾覆、索具断裂的恶性安全事故。这款弓型卸扣的设计，首先从受力路径出发做结构优化，区别于直型卸扣的窄受力区间，弓型的环体结构能够在多方向受力时分散应力，避免横销与环体接触位置出现应力突变，适配非垂直方向的斜向吊装、多索具汇交连接的作业场景，比如大型桥梁钢箱梁段吊装、海上风电塔筒翻身作业、重型压机模块安装这类需要多吊点配合的工况，弓型结构的受力适应性远优于同吨位的直型卸扣。

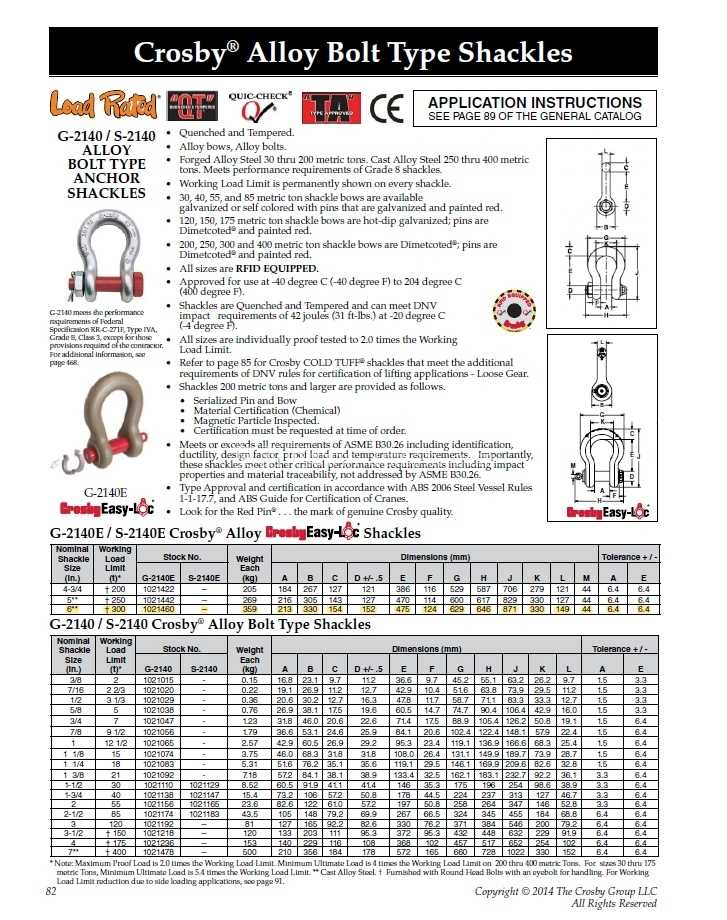

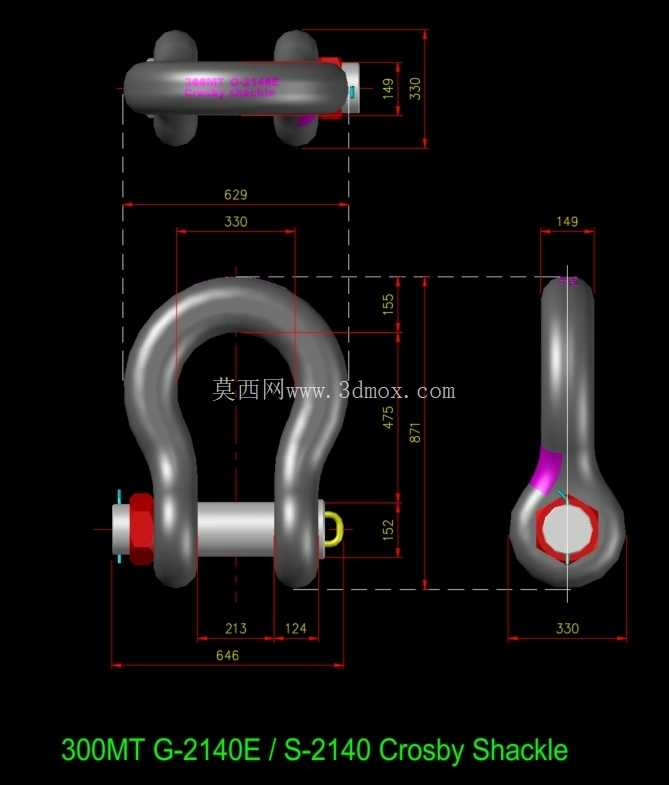

　　从结构细节来看，环体的弯曲段做了等强度圆弧过渡，没有出现直角转折或者截面突变的区域，环体与横销配合的两个销孔位置，做了同轴度公差约束，保证横销安装后不会出现偏载，横销端部的锁紧结构采用了带保险销的螺纹锁紧设计，避免吊装过程中横销受振动回转松脱，横销末端的小吊环结构是为了方便安装时穿引辅助索具，在高空或者狭窄安装空间里，作业人员可以通过辅助绳牵引横销对位，不需要徒手扶持重型横销，降低安装作业的风险。尺寸设计上，首先明确了安装边界的核心参数：环体内腔的净宽、横销的有效配合长度、环体的总高度，这些参数直接决定了卸扣能够适配的吊耳厚度、索具套环的尺寸，比如横销的有效长度需要覆盖被连接件的总厚度，同时预留足够的螺纹啮合长度，保证锁紧后螺纹的受力牙数满足重载要求；环体的开口宽度要匹配常用的重型钢丝绳套环、吊装带端部连接头的尺寸，避免出现索具无法穿入或者穿入后挤压磨损索具的问题。

　　从建模逻辑来看，整个模型先通过草绘绘制环体的中心受力轨迹线，再根据不同截面的受力大小做变截面扫描，环体弯曲段的截面直径大于直段的截面直径，对应弯曲位置的复合应力更大的受力特点，横销部分单独做零件建模，配合位置做了间隙配合的公差预留，保证实际装配时横销能够顺利穿入销孔，不会出现卡滞，同时配合间隙控制在合理范围，避免作业过程中横销在销孔内出现过大窜动加剧磨损。实际选型使用时，这类大吨位卸扣需要匹配对应的额定载荷索具，不能超吨位使用，同时安装时要保证横销的锁紧销完全卡入到位，定期检查环体与横销配合面的磨损情况、环体表面是否出现裂纹，尤其是经过超载作业或者冲击载荷后，要做无损探伤检测，避免内部损伤引发失效。

　　很多现场作业人员容易忽略卸扣的受力方向，这款弓型卸扣虽然支持多方向受力，但也要避免横向受力超过额定载荷的比例，横销的受力方向应该沿着横销的径向，不能让横销承受弯曲载荷，否则容易出现横销变形无法拆卸甚至断裂的问题。建模过程中也还原了实际产品的工艺细节，比如环体表面的锻造圆角、横销端部的扳手卡位、锁紧销的安装孔位，这些细节不是冗余的装饰特征，而是实际生产、安装、维护过程中必须具备的结构，比如横销端部的方头结构是为了用扳手拧紧横销，锁紧销孔是为了穿入开口销或者保险卡，防止螺纹回转。在重型吊装索具系统里，卸扣是连接吊点与索具的枢纽，它的结构尺寸不仅要满足自身强度要求，还要和上下游的吊耳、索具、吊梁等部件匹配，比如吊耳的孔径要略大于横销直径，间隙过大会导致吊装过程中冲击载荷增大，间隙过小则安装困难，这款卸扣的横销直径、环体截面尺寸都是按照300吨额定载荷下的安全系数做的设计，材料选用高强度合金结构钢，经过锻造、热处理后达到对应的强度等级，建模时的结构圆角、过渡特征也对应了锻造工艺的拔模要求，避免锻造时出现折叠、裂纹等缺陷。
