250吨级重型弓形起重卸扣结构设计

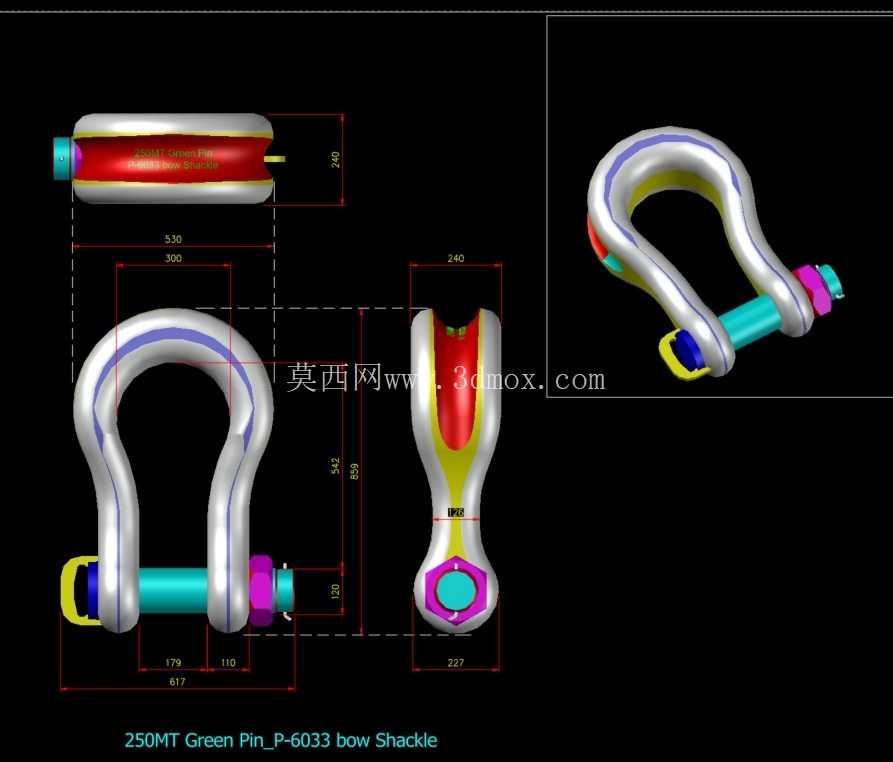

　　在重型吊装、海上风电安装、大型钢结构转运、港口重型货物装卸这类作业场景里，弓形卸扣是索具系统里最核心的受力连接件之一，这款250吨额定载荷的绿销弓形卸扣，就是针对大吨位重载吊装场景开发的连接件，和同吨位的D型卸扣相比，弓形的环体结构能更好地适配多根吊索同时挂载的受力状态，不会出现索具在环体内侧卡滞、局部应力集中的问题。从结构设计逻辑来看，这款卸扣采用了经典的弓型环体搭配横销的组合结构，环体的弯曲段做了等强度圆弧过渡，没有出现截面突变的直角结构，从建模的尺寸标注能看到，环体内腔的净宽、环体顶部的内高都做了适配大直径钢丝绳、合成纤维吊装带的尺寸预留，横销和环体两端的销孔采用间隙配合，装配后横销的端部有防脱结构，避免吊装过程中横销受震动窜动脱出，横销的端部采用了六角头配合防松卡簧的结构，既可以用标准扳手完成装拆，也能在长期受载后避免螺纹松动。

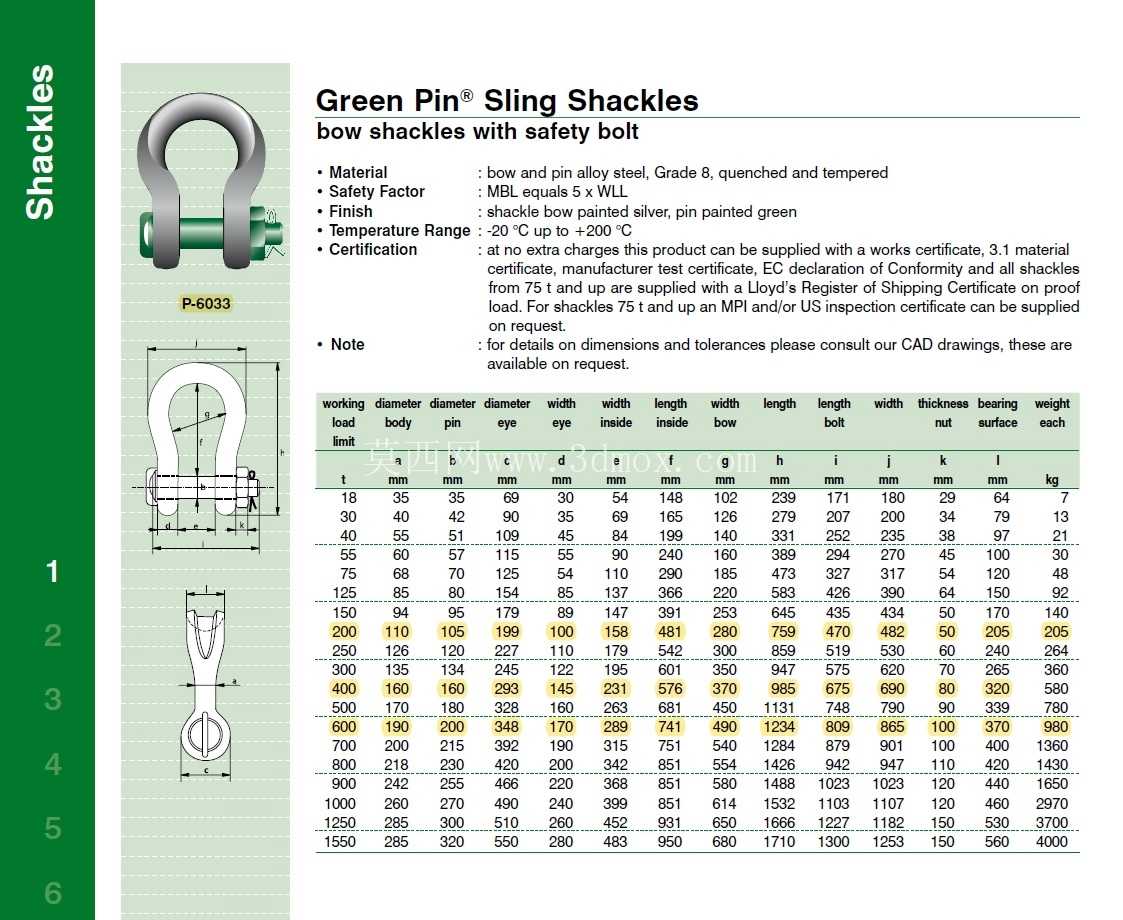

　　从尺寸边界来看，这款卸扣的环体最大外宽、总长度、横销直径都经过了受力校核，环体的截面直径从弯曲段到两端销孔位置做了渐变加厚处理，对应250吨的额定载荷，材料选用合金结构钢锻造后调质处理，建模过程中对环体内侧的受力集中点做了圆角优化，避免热处理和受载时出现应力开裂。实际使用中，这类重型卸扣多用于海上作业平台的构件吊装、大型桥梁钢构的拼接吊装、重型设备的厂区转运，作业时横销的轴线要和吊点的受力方向保持垂直，避免环体受侧向弯矩，和普通小吨位卸扣不同，250吨级的卸扣在安装时要保证横销完全插入销孔后，端部的防脱结构完全卡入位，不能在销孔和横销之间加垫片调整间隙，否则会改变受力截面，带来断裂风险。

　　建模过程中，环体的曲面过渡是重点，既要保证外形的圆弧流畅，也要保证各个截面的抗弯、抗剪截面系数满足额定载荷下的安全系数要求，横销的螺纹段长度做了精确控制，拧入后螺纹的啮合长度满足受力要求，同时不会因为螺纹过长导致横销端部突出环体外侧过多，影响吊索的挂载空间。从实际工况适配来看，这款卸扣的弓形结构允许吊索在环体内有一定的角度偏移，在多吊点抬吊作业时，不同角度的吊索拉力可以均匀传递到环体的整个截面上，不会像D型卸扣那样在吊索偏角过大时出现局部应力陡增的情况，横销采用的绿销标识是行业内对额定载荷级别的区分方式，现场作业人员可以通过销端的颜色快速识别载荷等级，避免错用小吨位卸扣引发安全事故。

　　建模时对环体和横销的配合间隙做了精确设定，既保证横销可以顺利拆装，也不会因为间隙过大导致受载时横销出现窜动磨损，环体两端的销孔同轴度在建模时做了严格约束，避免装配后横销出现别卡的情况，环体表面的受力区域没有多余的凸起结构，避免吊索挂载时出现局部切割损伤索具的问题。
