200MT级绿销P-6033弓形起重卸扣结构

　　在重型起重作业、海洋工程系泊、大型建筑构件吊装这类高载荷工况里，卸扣作为索具系统的核心连接部件，其结构可靠性直接决定整个作业链路的安全冗余，本次呈现的200MT级绿销P-6033弓形卸扣，就是针对大吨位重载场景设计的连接构件。从结构设计逻辑来看，弓形卸扣相比同规格D形卸扣，拥有更大的内部容绳空间，能够适配多股钢丝绳、大直径吊装带、环形吊索等多种索具的连接需求，弓形的弧面结构可以在索具受拉时自动调整受力角度，避免索具与卸扣本体出现硬折点，大幅降低索具局部应力集中导致的断裂风险。

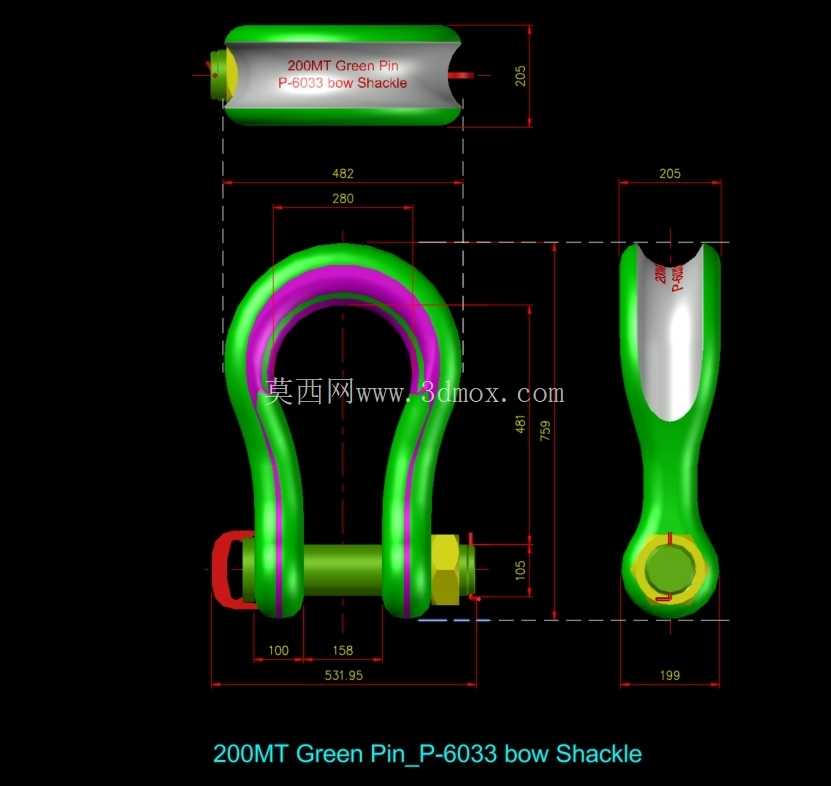

　　这款卸扣的横销采用绿销标识设计，这类标识通常对应特定的载荷等级与销体锁止结构，横销端部设置有防脱锁止结构，安装到位后可避免作业过程中横销受振动、索具扭转影响出现旋出脱落的问题，销体与卸扣本体的配合面采用精加工配合，既保证拆装便捷性，又能控制配合间隙，避免受冲击载荷时出现局部挤压应力过大的问题。从尺寸边界来看，这款卸扣本体的总宽度、开口尺寸、横销直径都经过严格的载荷校核，图中标注的各段尺寸对应不同部位的受力截面：卸扣两个直臂段的截面尺寸匹配200吨额定载荷下的拉伸应力要求，弓顶的圆弧过渡段采用大圆角设计，避免应力集中，横销的直径满足剪切与弯曲强度要求，安装时需要保证横销完全插入卸扣本体的销孔，锁止结构完全卡合，同时要保证索具在卸扣内部的活动空间充足，避免索具与卸扣本体的侧边出现摩擦剐蹭。

　　在实际应用场景中，这类大吨位弓形卸扣常被用于海上风电吊装、重型桥梁构件转场、港口大型集装箱岸桥安装、海洋平台模块对接这类作业中，海上作业场景下，卸扣除了要承受额定的静载荷、动载荷，还要考虑盐雾腐蚀、海浪冲击带来的附加影响，因此这类卸扣的本体通常采用高强度合金结构钢锻造后经热处理制成，表面做防腐处理，保证在高腐蚀环境下的结构强度与使用寿命。设计这类重型卸扣的三维结构时，首先要根据额定载荷确定各受力截面的最小尺寸，通过有限元分析校核弓顶、直臂、销孔、横销各部位的应力分布，调整过渡圆角的大小，将最大应力控制在材料许用应力范围内，同时要兼顾索具连接的操作空间，不能一味追求减小尺寸而压缩内部容绳空间，导致索具安装困难或者受力角度不合理。安装边界方面，使用这类卸扣时需要保证载荷方向沿卸扣的对称中心线，禁止横向受载、偏心受载，否则会导致卸扣本体承受附加弯矩，大幅降低实际承载能力，横销的安装方向要注意避免索具受力时带动横销转动，锁止部件要定期检查是否出现松动、变形，每次作业前要检查卸扣本体是否出现裂纹、塑性变形、磨损超标的情况，当卸扣任何部位出现可见变形、裂纹或者磨损量达到原尺寸的一定比例时，必须做报废处理，不能继续使用。

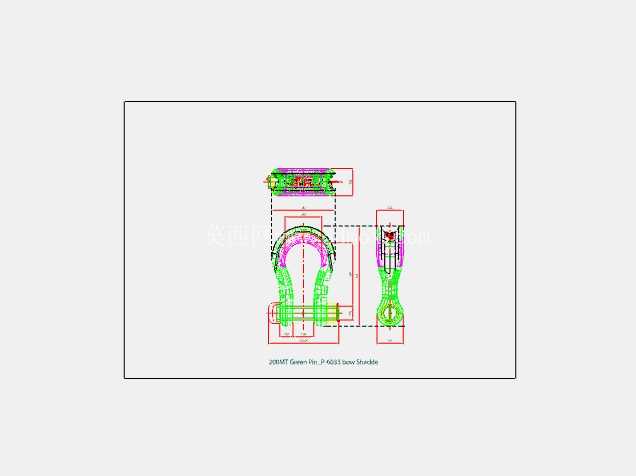

　　从建模细节来看，这款卸扣的三维模型完整还原了本体的弓形曲面、横销的锁止结构、各部位的尺寸标注关系，能够直接用于索具系统的装配校核、吊装方案的模拟演示，帮助设计人员提前验证卸扣与周边构件、索具的干涉情况，确定合理的吊装连接方式，避免现场安装时出现尺寸不匹配、安装空间不足的问题。在重型吊装作业的方案设计阶段，准确的卸扣三维模型可以帮助工程师完成整个吊装系统的受力模拟，结合吊点位置、索具角度、载荷分布计算每个卸扣的实际受力，确保选型的卸扣拥有足够的安全系数，避免选型过小导致安全隐患，或者选型过大造成成本浪费、安装操作不便。
