机械传动用弯曲杠杆结构设计

　　在各类中小型机械设备的传动链路里，这类弯曲杠杆是很常见的力传递与行程转换构件，常出现在轻工机械的进给机构、小型压力设备的触发机构、工装夹具的锁紧联动结构中，核心作用是改变力的传递方向，同时按照预设的传动比调整输入与输出端的行程、力矩匹配关系，相比直杆类杠杆，弯曲的构型能够在有限的安装空间内避让周边的管线、相邻构件，不需要额外增加转接支座就能完成跨空间的力传递，在布局紧凑的设备内部能大幅减少冗余结构件的使用。

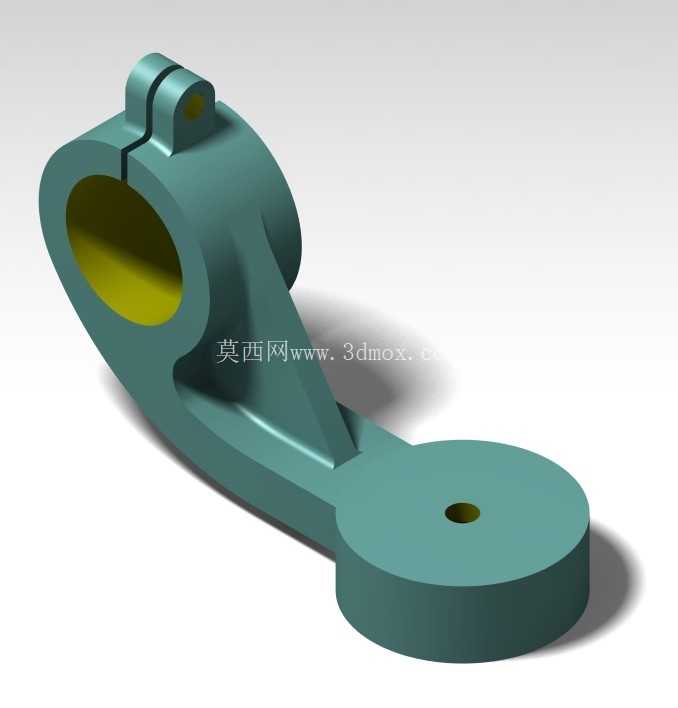

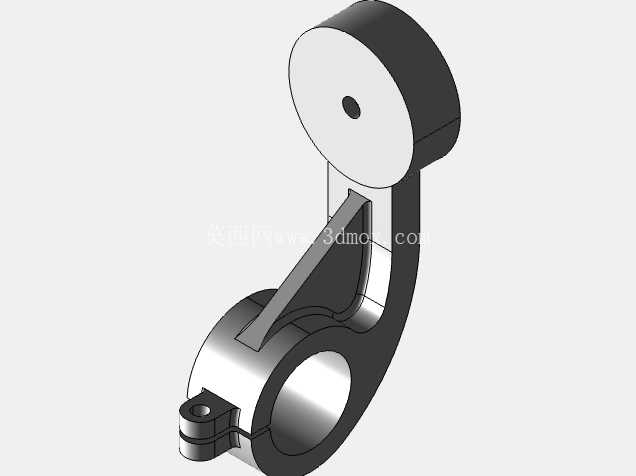

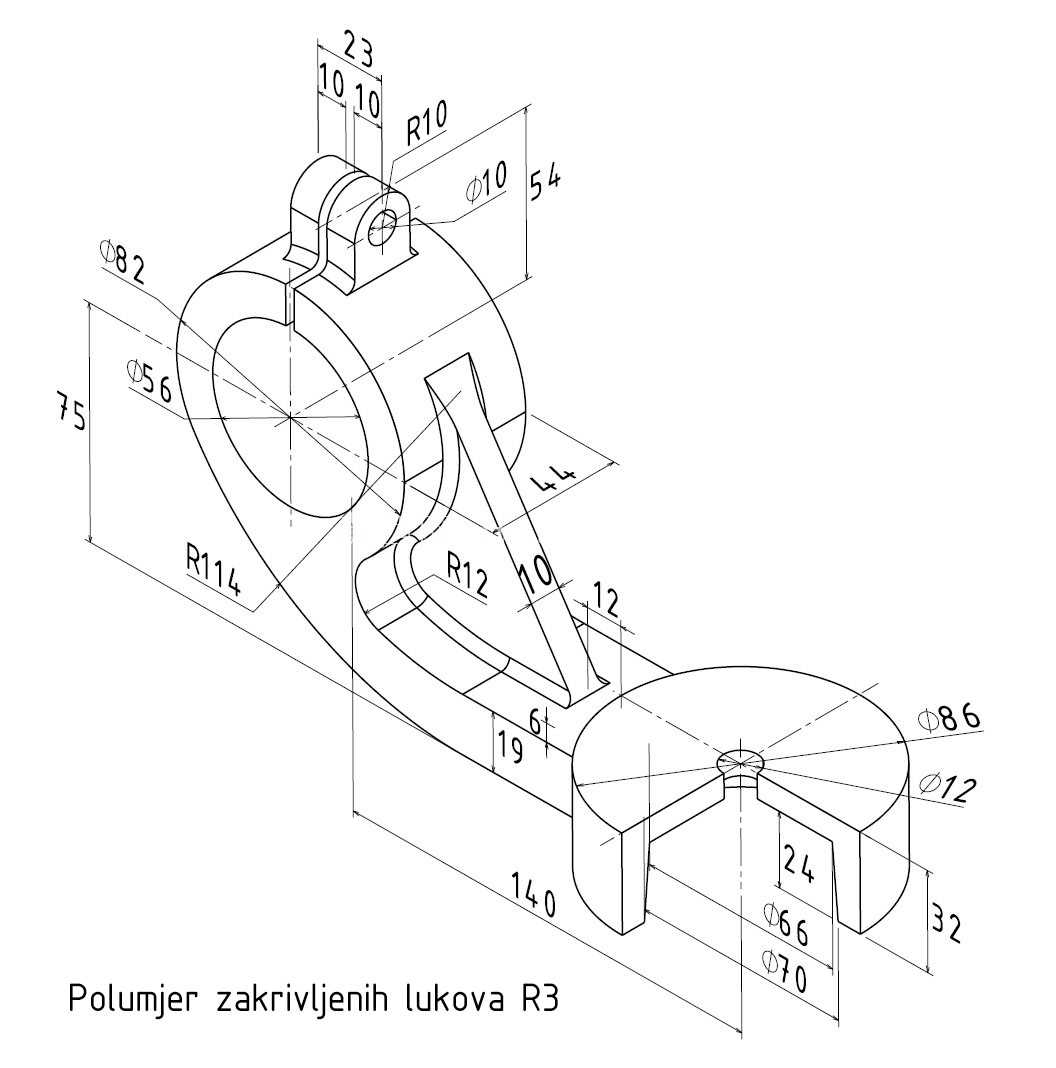

　　从结构设计逻辑来看，该构件的大端带开口的轴套结构是整个杠杆的回转支点，开口处的凸耳带同轴销孔，装配时将轴套套入固定销轴后，通过紧固件锁紧凸耳即可调整轴套与销轴的配合间隙，既保证杠杆回转过程无卡滞，又能避免长期往复摆动后出现旷量，轴套内壁的长度与直径比值经过匹配设计，能够承受径向载荷同时减少单位面积的接触压强，延长铰接部位的磨损寿命。构件从支点处延伸出的弯曲臂身采用变截面设计，靠近支点的位置截面厚度更大，向输出端逐渐过渡到均匀厚度，这种设计是基于杠杆工作时的弯矩分布做的优化，支点附近承受的弯矩最大，增加截面厚度可以提升臂身的抗扭、抗弯刚度，避免负载下臂身出现形变导致传动精度下降，臂身与两端结构的过渡位置全部采用圆角衔接，消除应力集中点，防止设备长期高频往复动作时出现疲劳断裂。

　　构件末端的圆盘结构是动力输出端，圆盘中心的小孔用于连接传动销或者拉杆，圆盘的平面可以作为行程限位的贴合面，当杠杆摆动到极限位置时，圆盘端面与设备上的限位块接触，避免杠杆超行程运动导致相邻传动构件损坏。从安装边界来看，这类杠杆的回转支点轴线与末端销孔的中心距是核心安装参数，决定了整个传动副的传动比，装配时需要保证支点销轴与末端连接销的轴线平行度，否则会在运动过程中产生附加侧向力，加速铰接部位的磨损，臂身的弯曲弧度经过空间校核，在整个摆动行程范围内不会与周边的机架、其他传动构件发生干涉，不需要额外做避让处理。

　　在实际应用场景中，这类杠杆常与拉杆、凸轮、复位弹簧配合使用，输入端可以连接凸轮或者电磁铁推杆，输出端连接执行构件，比如夹具的压头、设备的安全锁止销、进给机构的拨叉，能够将直线输入运动转换为指定角度的摆动输出，也可以反向将摆动输入转换为直线输出，适配不同的传动链路需求。设计这类构件时，除了强度与刚度校核，还需要重点考虑铰接部位的润滑结构，部分工况下会在轴套位置设计油槽或者预留润滑脂注入口，减少长期运行的磨损量，臂身的表面粗糙度也需要控制在合理范围，避免应力集中的同时减少加工成本，对于有轻量化需求的设备，还可以在臂身非受力区域做减重孔设计，但需要保证减重后剩余截面的抗弯模量满足负载要求。这类弯曲杠杆相比多构件拼接的传动组件，一体化的结构减少了铰接点数量，也就减少了整个传动链路的累计间隙，能够提升传动的响应速度与精度，在频繁启停、往复动作的工况下可靠性更高，维护成本更低，只需要定期检查铰接部位的磨损情况即可，不需要频繁拆解更换易损件。
