工业管路用六角连接式在线压力调节器

这款在线压力调节器主要面向流体输送管路的稳压调压场景，在气动控制回路、低压液压辅线、小型工业流体配送系统中都能见到这类结构的应用，区别于外置旁通的调压结构，它采用直通式串接安装逻辑，不需要额外预留旁通管路的布置空间，对于紧凑型设备的阀组集成设计十分友好。从实际使用场景来看，这类调节器常被布置在气源处理单元的后端、执行元件的前端管路中，用来抵消气源压力波动、管路沿程压力损失带来的输出压力不稳问题，保证下游气动执行器、喷涂设备、小型计量装置的输入压力稳定在设定区间内，避免压力过高造成元件密封损坏、压力过低导致执行机构出力不足的问题。

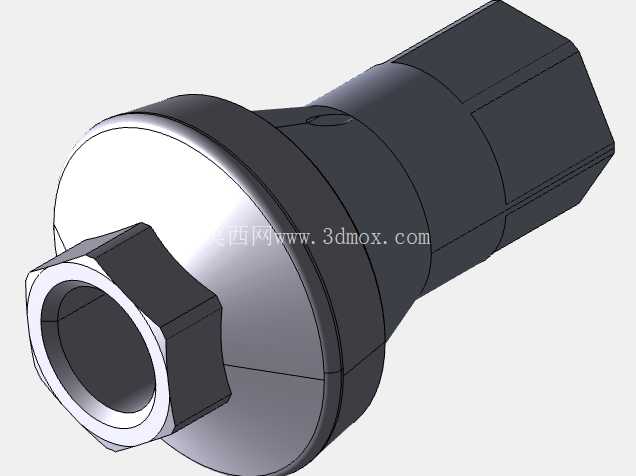

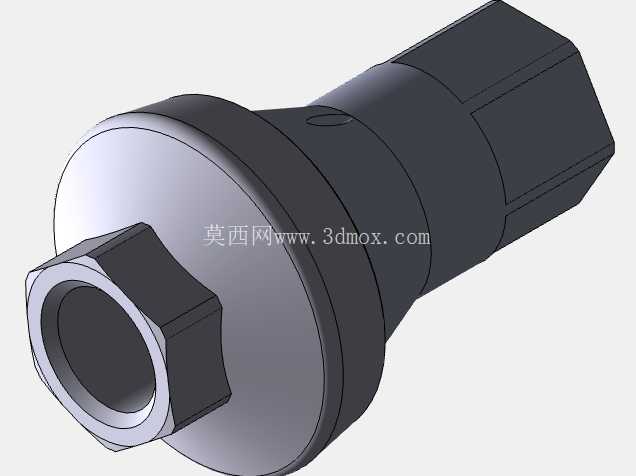

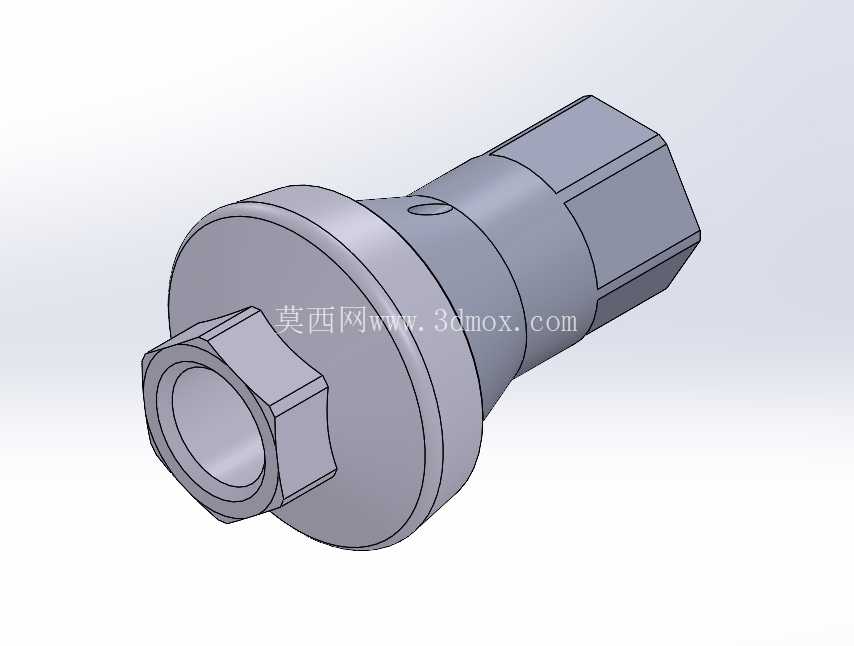

从功能特性上看，这款调节器采用双六角结构设计，一端的外六角结构用于和管路接头旋合对接，另一端的六角结构可以用标准开口扳手直接施加扭矩完成安装锁紧，不需要额外设计专用工装卡持位，现场装配的便利性很高。主体中段的变径凸台结构一方面作为安装限位，当调节器旋入接头到达指定深度时，凸台端面会和接头端面贴合，避免过度旋入造成内部流道变形；另一方面凸台内部集成了调压芯体的安装腔，将调压弹簧、密封阀芯、压力反馈膜片的容纳空间整合在这个腔体内，不需要额外拆分壳体结构，减少了外泄漏点的数量。前端的内螺纹接口可以适配不同规格的外螺纹接头，根据实际管路通径需求更换对接接头即可适配不同流量的管路，不需要更换调节器主体，备件的通用化程度较高。

设计思路上，这款结构优先考虑了安装空间的适配性，整体采用同轴回转体加局部六角切削的外形，没有突出的外置调节手柄或者外接测压口，整体外轮廓没有突兀的凸起结构，可以直接嵌入到集成阀块的安装孔内，或者在密集排布的管路之间完成安装，不会和相邻的管路、阀件产生空间干涉。内部流道采用直通式设计，流体从入口进入后经过阀芯节流口直接流向出口，流道没有直角转弯结构，能有效降低流体通过时的压力损失，减少紊流产生的振动和噪音，对于对噪音控制有要求的车间内设备、实验室流体管路来说，这种低流阻设计能有效改善管路的工作噪音表现。密封结构采用端面静密封加阀芯动密封的组合，静密封位置布置在凸台和接头的贴合面，安装时只需要在贴合面加装对应规格的密封垫片就能实现可靠的端面密封，动密封采用O型圈包覆阀芯的结构，在阀芯随压力波动上下移动调节开度的过程中，O型圈始终和腔体内壁保持贴合，不会因为长期往复动作出现密封磨损泄漏的问题。

从安装边界尺寸来看，这款调节器的主体最大外径为凸台位置的直径，长度方向从前端接口端面到尾端六角端面的总长度较短，在排布管路时只需要预留出扳手操作的空间即可，不需要预留额外的调节操作空间，因为这款结构属于定压式在线调节器，出厂时已经将调压值标定在固定区间，不需要现场手动调节输出压力，适合用在压力参数固定、不需要频繁调整调压值的管路系统中，能避免现场人员误操作导致的压力参数偏移。尾端的六角结构对边尺寸符合标准紧固件的尺寸系列，和同规格的标准螺母对边尺寸一致，现场安装时不需要准备特殊规格的扳手，用日常装配用的标准开口扳手、活动扳手就能完成锁紧操作，降低了现场装配的工具要求。在实际选型适配时，需要注意这款调节器的额定工作压力区间，对接管路的通径要和调节器内部流道的通径匹配，避免通径不匹配造成的流道截流、流量不足的问题，同时安装时要注意流体方向和调节器壳体上标注的方向一致，反向安装会导致调压功能失效，甚至造成内部阀芯的损坏。对于需要集成到小型设备内部的管路系统来说，这种紧凑型的在线调压结构能有效缩减阀组的整体占用空间，让设备内部的管路布置更加紧凑整洁，同时减少管路接头的使用数量，降低整个管路系统的泄漏风险。
