汽车冲压模具用20规格T型导向滑块

项目分类:汽车冲压模具 发布时间:2026-07-30 ID:1205992
  • 汽车冲压模具用20规格T型导向滑块
  • 汽车冲压模具用20规格T型导向滑块
  • 汽车冲压模具用20规格T型导向滑块

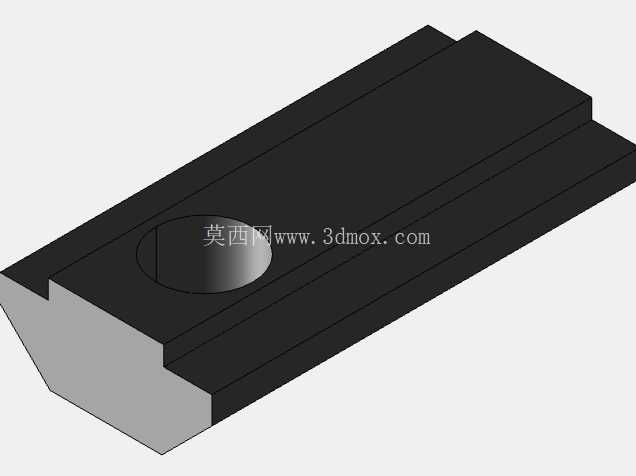

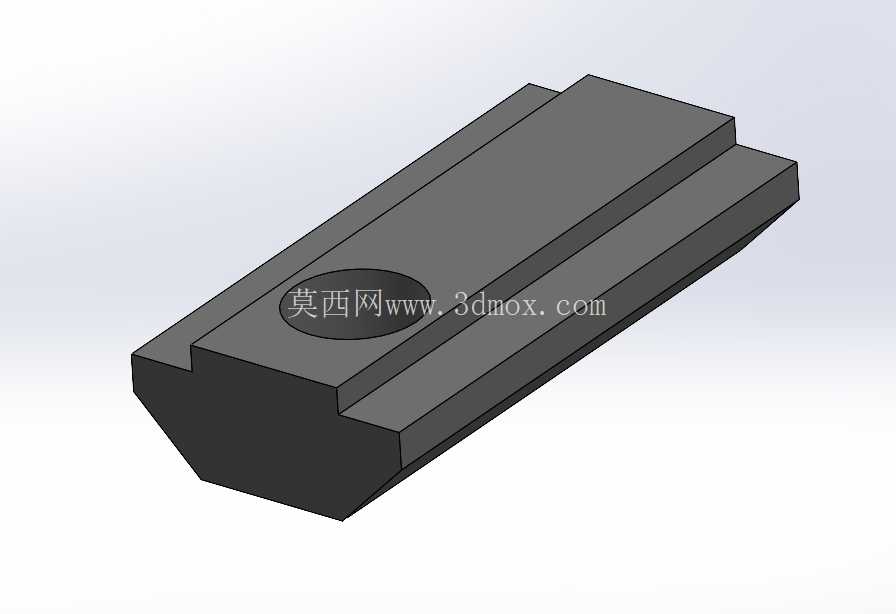

在汽车覆盖件冲压生产线的模具结构中,这类T型截面的滑动块是承担侧向抽芯、斜楔传动导向的核心执行零件,区别于标准平导轨滑块,其20mm规格的截面尺寸专门适配中小型汽车冲压模具的紧凑安装空间,常见于车门内板、侧围加强板等带侧翻边、侧冲孔工序的模具工位。从实际工况来看,冲压作业时滑块需要承受斜楔机构传递的侧向冲裁力,单次冲压行程中滑动面的瞬时接触压强可达数十兆帕,因此设计时优先保证滑动接触面的平面度与平行度公差,避免长期往复运动后出现卡滞、啃伤问题。该零件的外形采用对称T型结构,下部的凸台结构直接嵌入模具本体的T型导槽内,安装时无需额外加装压块即可实现X、Y两个方向的限位,仅保留沿导槽方向的滑动自由度,这种结构相比方形导轨滑块能减少30%左右的安装空间占用,尤其适合模具内部空间局促的斜楔传动场景。零件顶面设置的圆形沉孔,是用于安装传动连接销或者耐磨板固定螺钉,实际装配时会在沉孔内加装内六角圆柱头螺钉,将滑块与斜楔驱动块刚性连接,保证冲压力传递无间隙。设计阶段需要重点控制的尺寸边界包括:T型凸台的宽度与导槽的配合间隙,通常按H7/f6的间隙配合选取,既要保证滑动顺畅无卡滞,又要避免间隙过大导致冲压时产生窜动影响制件精度;滑块总长度需要匹配斜楔的工作行程,预留足够的导向长度,防止滑动到行程端点时出现导向脱开的风险;端部的斜切结构是为了避让模具合模时的相邻零件,避免运动过程中发生干涉。从材料选型角度,这类滑块通常采用Cr12MoV合金工具钢制造,淬火硬度控制在HRC58-62,滑动面会进行精磨加工,表面粗糙度达到Ra0.8以下,部分长寿命要求的模具还会在滑动面粘贴聚四氟乙烯耐磨板,降低滑动摩擦系数,减少日常维护的润滑频次。在模具装配调试环节,这类T型滑块的安装精度直接影响侧冲孔、侧翻边的制件尺寸稳定性,装配时需要先配磨导槽的接触面,保证滑块全程滑动无阻滞,然后调整驱动斜楔的接触角度,保证滑块在工作行程终点时处于刚性锁止状态,承受冲压力时无退让。不同于通用标准导轨滑块,这类定制化的T型滑块是针对汽车冲压模具的特定工序设计,没有统一的国标尺寸,20mm的截面规格对应的是模具上常用的小型斜楔机构传动需求,适配的冲压力通常在10吨以内,多用于小型侧冲孔、局部侧整形的工位。在三维建模过程中,需要重点还原T型槽的配合尺寸、顶面沉孔的位置度、端部斜切的角度,这些尺寸都是后续模具加工、装配时的关键检验项,建模时如果忽略了配合间隙的预留,会导致后续加工出的零件无法装入导槽,或者滑动间隙过大影响模具精度。另外,滑块的棱边都需要做C0.5的倒角处理,避免装配时划伤操作人员,也防止热处理时棱边出现应力集中开裂的问题。在实际生产现场,这类滑块属于模具的易损备件,当滑动面出现拉伤、磨损量超过0.1mm时就需要及时更换,否则会导致制件的侧孔位置偏移、翻边尺寸超差,因此备件建模时需要严格匹配原有零件的安装尺寸,保证更换时无需额外修配即可直接装入使用。
