2.5英寸DIN32676卡套式快装连接环

　　在食品饮料、生物制药、精细化工这类对管路洁净度要求极高的工况里，管路之间的可拆卸连接一直是结构设计的重点。这套2.5英寸规格、遵循DIN32676标准的卡套连接器，正是为卫生级管路快装场景开发的核心连接件，日常装配在不锈钢输送管线的分段对接位置，配合标准卡箍、密封垫圈完成两段管路的快速锁紧与密封。

　　从实际使用逻辑来看，这类连接件最核心的诉求有三点：一是拆装效率，生产线在批次切换、CIP在线清洗或者定期维护时，需要频繁拆开管路，卡套式结构不需要焊接、也不用拧动多组螺栓，掰开卡箍就能分离两段管路，大幅缩短停机维护的时间；二是密封可靠性，卫生级管路输送的多是流体物料、清洗液甚至无菌介质，连接处不能有泄漏，也不能存在积液死角，否则残留物料会滋生细菌，破坏整条生产线的卫生等级；三是结构兼容性，DIN32676作为通用的卫生级卡箍连接标准，规定了接头端部的卡盘外径、密封面宽度、对接公差，只要是同标准同规格的管件、阀门、泵体接口，都可以直接配对使用，不需要单独做适配改造。

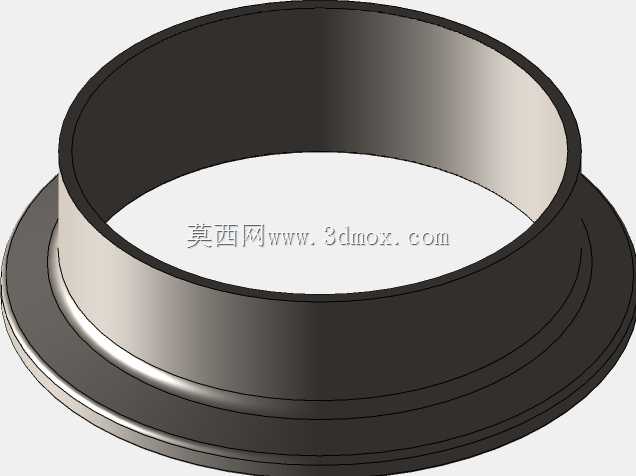

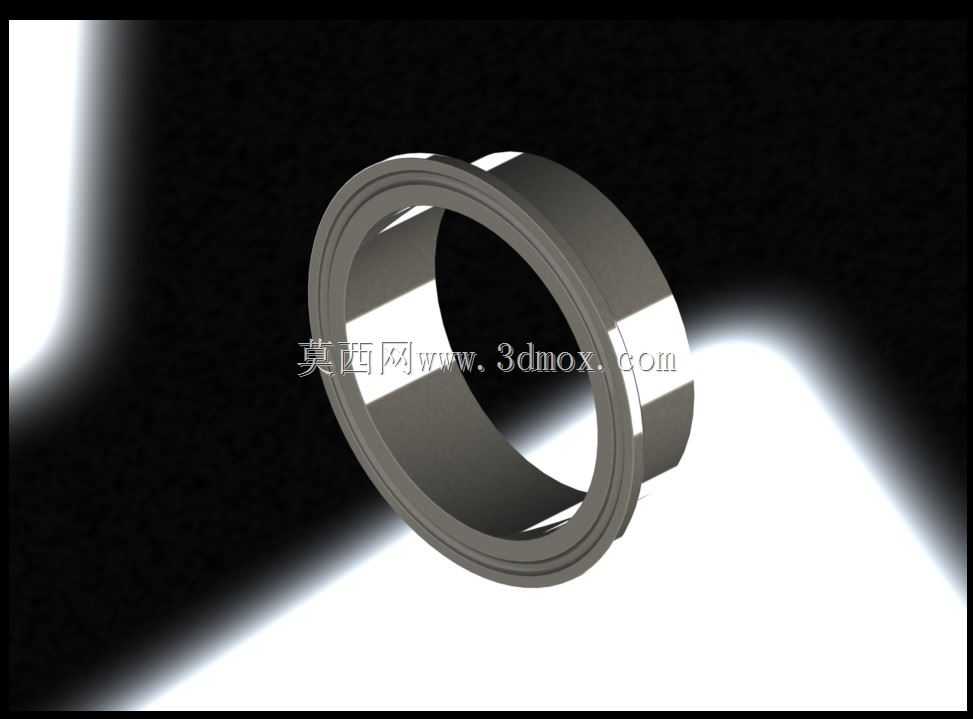

　　这款卡套连接器的外形是带外翻卡盘的薄壁环形结构，主体为回转体，一端是和管路外径匹配的套接段，使用时可以套在对应规格的不锈钢卫生管端部，通过焊接或者卡压方式和管路固连；另一端是径向向外延展的凸缘卡盘，卡盘的两个端面加工有定位凹槽，用来嵌入硅胶或者氟橡胶材质的密封圈。当两段带同款卡盘的管路对齐之后，把环形密封圈卡在两个卡盘之间，再用开口式快装卡箍包住两个卡盘的外缘，拧紧卡箍上的快拆螺栓，卡箍的楔形内面就会把两个卡盘轴向压紧，让密封圈产生均匀的弹性变形，填满两个对接面之间的所有间隙，既实现流体的密封隔离，也保证对接后的管路内壁齐平，没有台阶、缝隙这类容易积存物料的区域。

　　做三维建模的时候，首先要严格对齐标准里的尺寸边界：2.5英寸对应的卫生管公称通径，卡盘的外径、厚度、倒角尺寸都要和标准库保持一致，不能随意改动凸缘的外轮廓，否则后续装配标准卡箍的时候会出现卡不紧、或者卡箍装不上的问题。套接段的内径要匹配对应管材的外径，配合间隙不能过大，否则套接后焊接会出现错边；也不能过盈太多，现场装配时管子插不进去。卡盘端面的密封槽深度、宽度要和常用密封圈的线径匹配，槽的边角要做圆滑过渡，避免应力集中，也防止密封圈被尖锐棱边割伤。

　　从安装边界的角度考虑，这类卡套接头在管线布置时不需要预留很大的操作空间，卡箍的锁紧螺栓只需要在径向留出扳手或者手拧的空间即可，相比法兰连接需要在周向预留多组螺栓的操作位，卡套连接的布局紧凑很多，在设备内部管线密集、操作空间狭窄的区域优势非常明显。同时整个零件没有复杂的异形结构，回转体的形态用车削工艺就可以完成全部加工，材料通常选用304或者316L不锈钢，内外表面都可以做抛光处理，外壁抛光方便日常擦拭清洁，内壁抛光降低流体输送的阻力，也避免物料挂壁。

　　在管路系统设计选型时，工程师只需要确认管线的通径、遵循的连接标准，就可以直接调用这款卡套连接器模型，和管线、弯头、三通、隔膜阀、输送泵的接口做装配干涉检查，提前验证卡箍的操作空间是否足够，对接后密封面是否完全贴合，避免现场安装时才出现尺寸不匹配的问题。这类连接件虽然结构简单，却是卫生级流体管路里用量最大、覆盖场景最广的基础零件，从原料药生产设备、乳制品灌装线，到啤酒酿造管路、日化产品输送系统，几乎所有需要洁净流体输送的可拆卸管段，都能看到这类卡套连接器的应用。
