1.5英寸DIN32676标准卡套式管路连接接头

　　在食品饮料、生物制药、精细化工这类对管路洁净度要求极高的流体输送场景里，管路之间的可拆卸连接节点一直是设计阶段需要反复核对的核心部位。这套1.5英寸规格的卡套式连接接头，正是对标DIN32676卫生级管路标准开发的连接件，日常在纯水输送管线、物料配料管路、CIP在线清洗回路里大量使用，区别于普通工业焊接管件，它不需要现场动火焊接，装配和后期拆洗维护都能在短时间内完成，非常适合生产批次切换频繁、需要定期对管路内壁做彻底消杀的生产线。

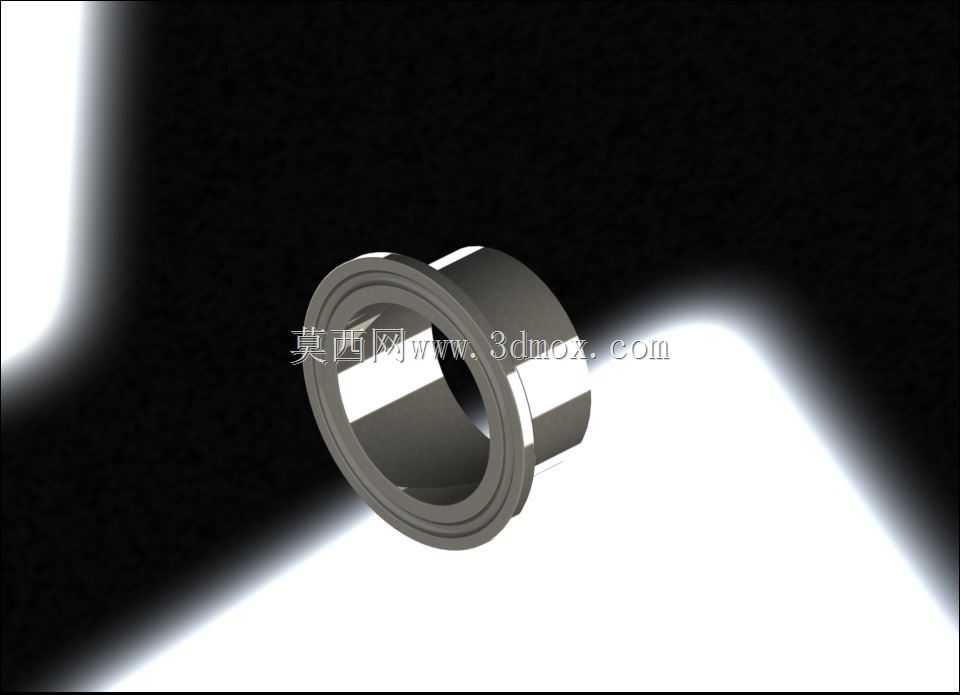

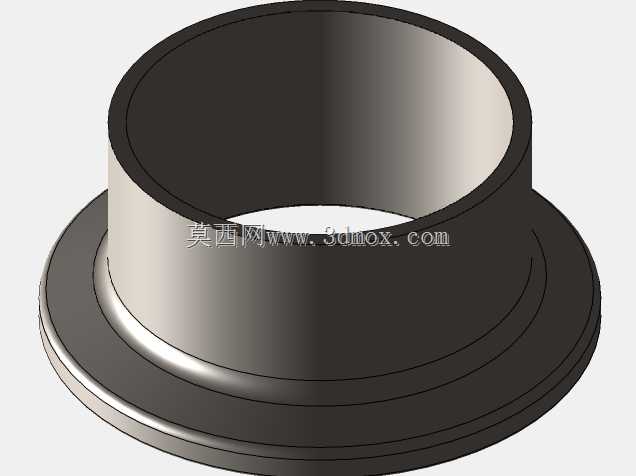

　　从结构功能上看，这个接头本体采用带外翻定位法兰边的直通套筒构型，一端的环形凸台是卡套压紧定位的基准面，装配时将配套的卡环套在待连接的不锈钢管外壁，把管口插入接头内腔之后，通过外部快装卡箍把接头两端的法兰边和配对管路的法兰边对齐压紧，中间夹装适配的密封垫片，就能实现管路的密封连通。这种连接方式的核心优势在于装配后管路内壁齐平，没有普通螺纹连接那种容易残留物料的死角，冲洗的时候流体可以完全扫过连接位置，不会出现料液积存滋生细菌的问题，这也是卫生级流体管路普遍选用这类接头的核心原因。

　　做三维结构设计的时候，首先要把标准里的核心尺寸边界卡死：1.5英寸对应的管路通径是DN40，接头的内孔直径要和对接卫生管的内径保持一致，避免通径突变造成流阻增大或者物料滞留。端部法兰的外径、厚度、密封面的平面度都要严格贴合标准公差，法兰背面的过渡圆角不能做尖锐直角，一方面是减少冲压成型的时候应力集中导致零件开裂，另一方面圆角位置在外壁清洗的时候也不会积存污尘。接头的内腔要做全程顺滑过渡，管口插入位置要设计合理的导入倒角，现场装配的时候工人不需要反复修磨管口，就能顺畅把钢管插进接头定位，倒角角度一般控制在15到20度，既方便导向，又不会因为倒角过大减小有效密封接触面积。

　　实际选型布置的时候，要提前给这个接头预留足够的安装操作空间：卡箍在锁紧和松开的时候需要绕法兰周向有扳动的空间，不能把接头紧贴墙面或者其他设备支架布置，否则后期维护的时候卡箍无法正常拆装。接头的轴向长度要和管路排布的补偿量匹配，在有轻微冷热形变的蒸汽或者冷热物料管路上，这类卡套连接本身可以允许极小量的轴向位移，抵消管路热胀冷缩产生的内应力，避免长管路因为温度变化出现拉扯变形。和普通螺纹接头不同，这个零件没有加工外螺纹，所有的锁紧力都由外部的独立卡箍提供，接头本体只承担管路对接的定位和密封面支撑作用，所以本体的壁厚不需要做的过厚，只要能承受管路额定的工作压力，一般1.0MPa到1.6MPa的低压流体工况完全可以满足使用要求，整体零件重量轻便，现场安装的时候单人就可以对位操作，不需要重型吊装工具辅助。

　　建模过程中还要特别注意密封面的细节处理：法兰和垫片接触的端面要保证足够的平面度，不能出现凸起或者凹坑，否则压紧之后垫片受力不均匀，会出现渗漏隐患。接头外表面的粗糙度要符合卫生级设备的要求，外壁做抛光处理之后不容易积灰，日常擦拭清洁非常方便。在整条流体管线的三维布线阶段，把这个接头作为管路的分段节点，每隔一段距离布置一个，就可以把长管路拆成多个可独立拆卸的管段，后期检修或者更换管路部件的时候，只需要拆开相邻的两个卡箍，就能把对应管段取下，不需要对整条管线进行拆解，大幅降低生产线的维护停机时长。
