两英寸卡套式管路连接法兰环

　　在流体输送系统的现场配管作业里，两英寸规格的卡套连接环是承担管路对接与密封定位的核心小件，常见于食品级流体管线、制药洁净管路、化工配料输送以及中低压液压回路的终端转接位置。这类零件看似结构简单，却直接决定整条管线在长期运行中的密封可靠性与拆装维护效率，建模时如果只照抄外轮廓而忽略配合面的细节公差，后续出工程图或者做装配干涉检查时很容易出现卡套压合不到位、法兰端面贴合间隙不均的问题。

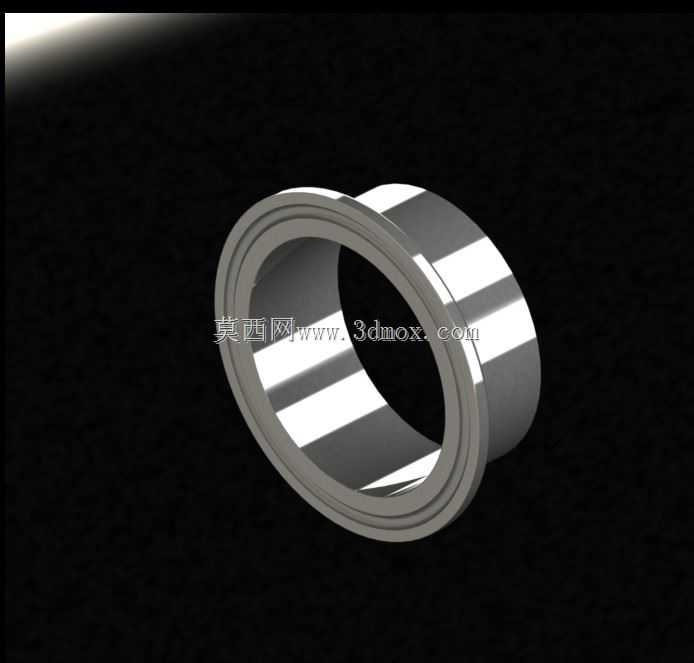

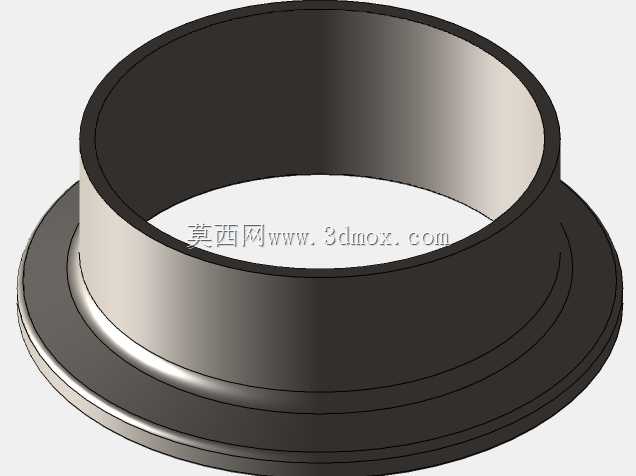

　　从结构形态上看，该零件整体为带凸缘的环形回转体，一端为直径略大的法兰盘，盘面平整，用于与配对法兰或设备接口端面贴合；另一端为光滑圆柱筒体，外壁预留卡套咬合的轴向空间，内孔为全通径流道，保证介质通过时不产生明显缩径。法兰与筒体交接处做了过渡圆角，避免应力集中在直角根部——这一点在管路承受周期性压力波动时尤为关键，直角根部往往是疲劳裂纹最先萌生的位置。内孔壁面与卡套接触的区段需要保证较高的圆柱度，卡套在螺母锁紧过程中会沿径向收缩并咬入管壁，若内孔圆度超差，咬合环带就会出现局部断点，低压试运行时或许看不出渗漏，升压后便会沿断点出现渗液。

　　建模思路上，回转主体采用旋转特征一次成型最为稳妥，先在过轴线的草图平面内绘制完整的半剖面轮廓：依次勾画法兰端面、法兰外圆、过渡圆角、筒体外圆、端口倒角以及内孔壁，标注清楚各段轴向长度与直径尺寸后绕中心轴旋转，即可得到无碎面的基础实体。法兰端面上若需要布置螺栓孔，需按照配对法兰的孔距圆周阵列，孔位与法兰外圆保持同轴；本模型侧重卡套连接端的结构表达，法兰侧主要体现对接端面的贴合边界。端口内外两处倒角不可省略，内孔倒角引导管道插入时顺利导入，外圆倒角则方便卡套与锁紧螺母的套装，现场装配时工人无需额外修磨毛刺即可快速对位。

　　尺寸边界方面，两英寸规格对应公称通径DN50，模型内孔直径围绕通径要求设定，法兰外径大于筒体直径形成明显的限位台阶，台阶端面同时承担轴向定位作用：当配对螺母旋紧时，卡套被推压至该台阶面附近，台阶面限制卡套的过度轴向位移，迫使卡套产生可控的径向变形。筒体长度需覆盖卡套压缩后的轴向占用空间，过短会导致卡套尚未完全咬合便已顶死，过长则会让螺母锁紧行程不足、卡紧力不够。法兰厚度按照常规承压等级选取，保证端面在螺栓压紧力下不发生翘曲；对于洁净工况使用的版本，法兰密封面可进一步加工浅槽放置密封圈，模型中可通过切除环形槽特征表达。

　　实际选型配装时，工程师需要先确认管路外径与该连接环内孔的匹配关系，卡套连接依靠金属变形实现密封与抱紧，适配管材的外径公差必须控制在标准范围内，钢管壁厚也要能承受卡套咬入而不出现塌陷。装配过程中，管道插入后应顶到内部定位台阶，再依次套入卡套与锁紧螺母，按规定力矩分次对称拧紧，避免单侧受力使卡套偏斜。在三维装配体中验证时，可将管道、卡套、螺母、配对法兰一并调入，检查螺母旋合行程内是否与相邻管线、设备外壳发生空间干涉，尤其在管路排布密集的机柜内部，连接环法兰外径往往是最宽的轮廓，提前核对安装边界能避免现场返工。

　　该类连接件的优势在于无需焊接即可完成管路固定与密封，拆装反复性好，适合需要定期清洗、更换管段的生产线；相较螺纹直通接头，法兰端的对接形式更适合大口径管路，承压时受力分布更均匀。建模完成后输出的实体可直接用于管路总成的重量估算、流道走向校核以及工装夹具设计，加工时依据剖面图标注的尺寸与粗糙度要求，在数控车床上一次装夹完成内外圆与端面的精加工，即可保证各配合面之间的同轴度。
