多层带钢梯护栏工业作业平台结构

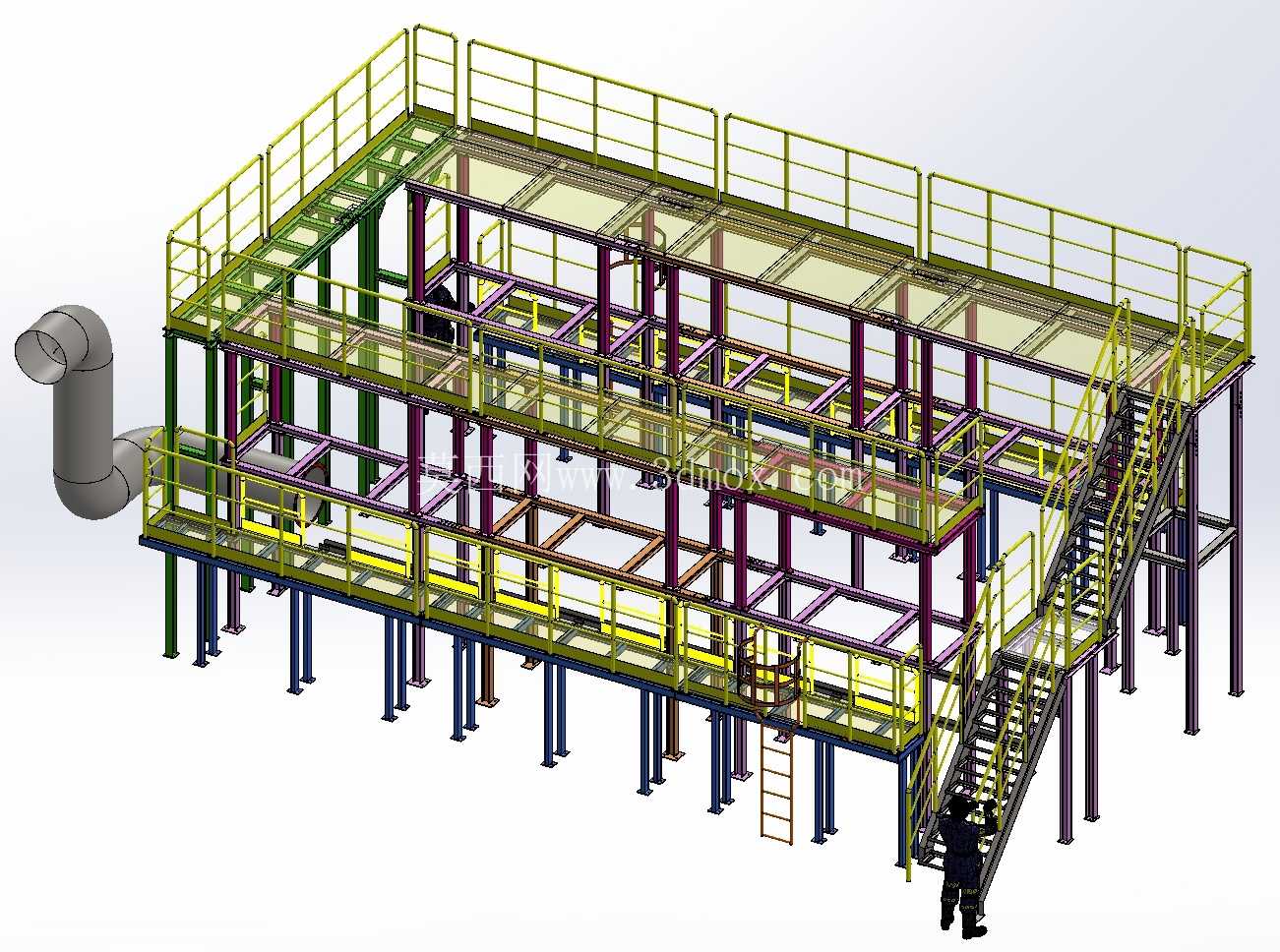

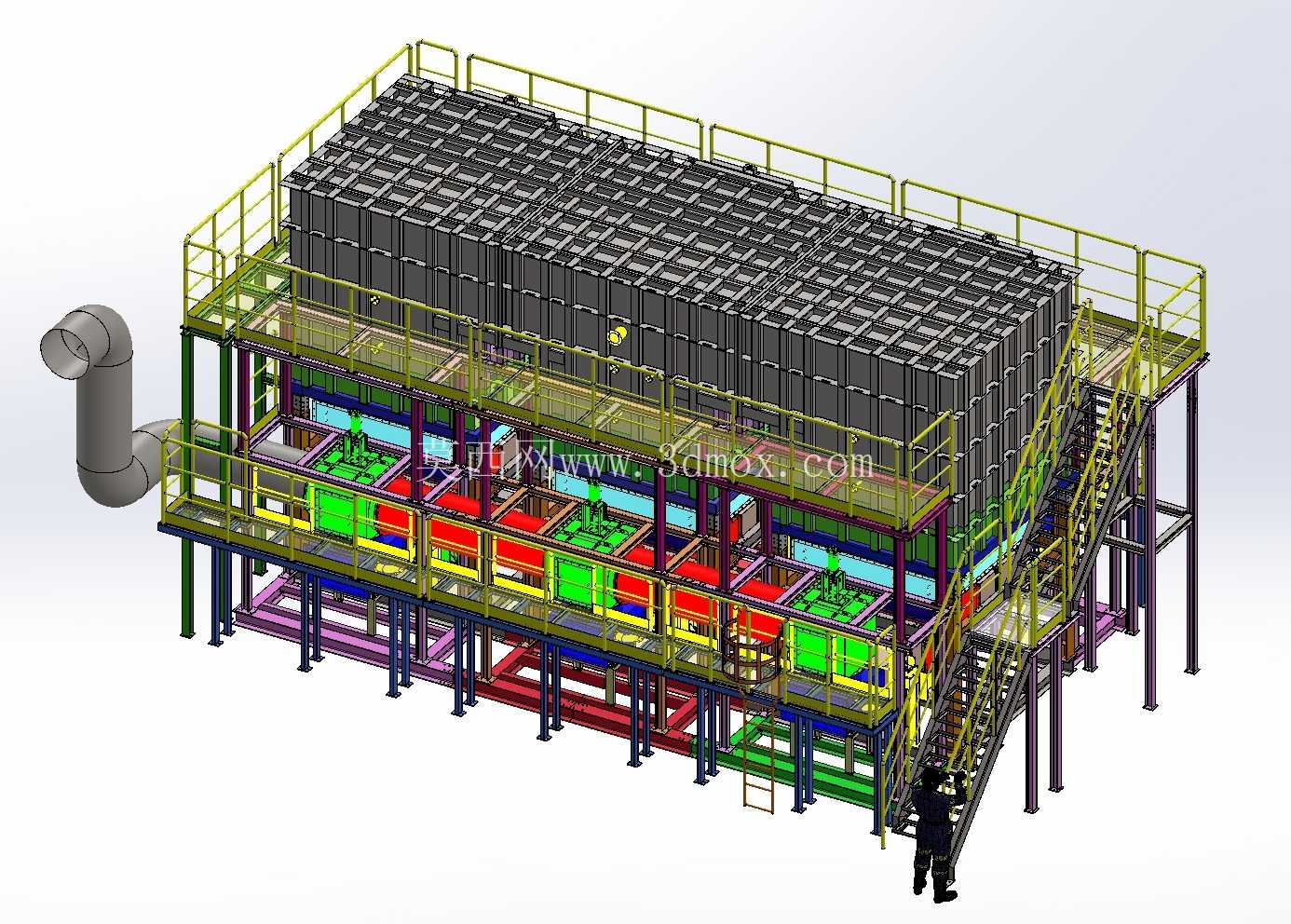

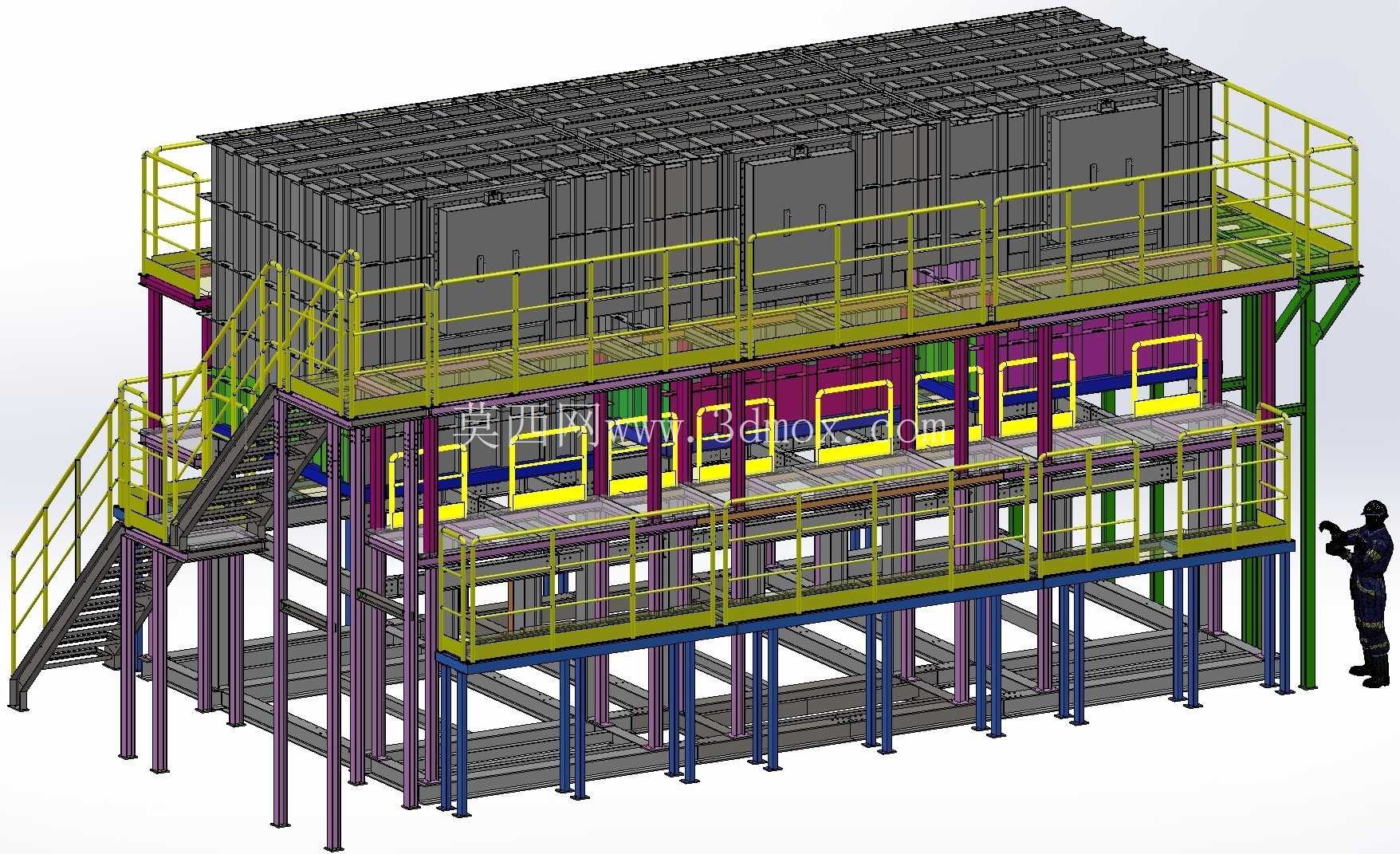

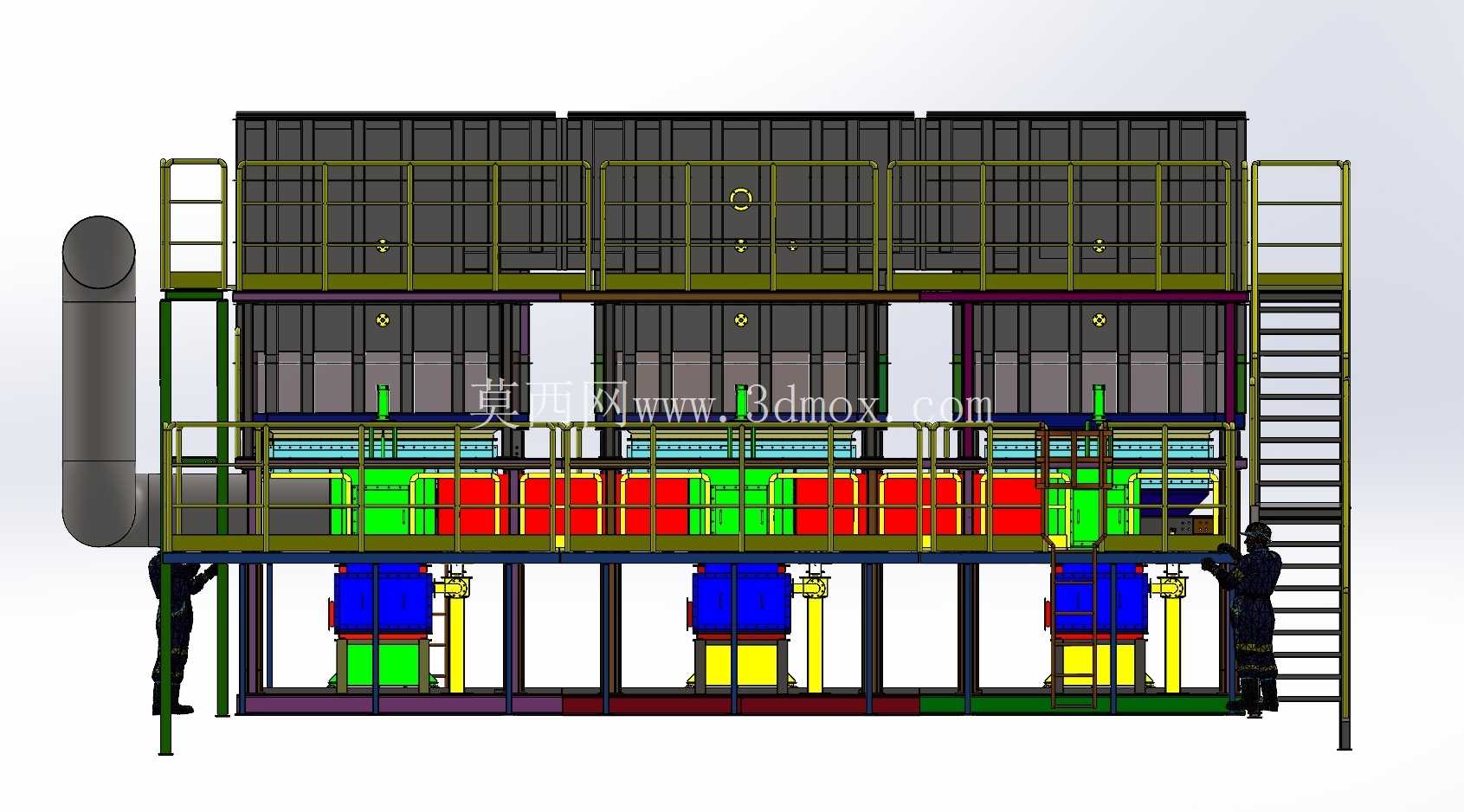

　　这套多层工业作业平台结构，主要面向生产车间内需要分层开展作业、设备分层布设的场景使用，常见于大型生产线旁的操作工位布设、设备外围检修通道搭建、生产区域功能分区隔离等工况，能够在有限的厂区占地范围内拓展垂直方向的作业空间，解决单层平面布局下工位不足、设备排布拥挤、操作动线交叉的问题。从结构设计逻辑来看，整体采用型钢拼接的框架式承载结构，底部通过多组可调支撑脚与地面接触，可根据现场地面平整度调整支撑高度，保证整体框架的水平度，避免因地面不平导致的结构应力集中，支撑立柱按照荷载分布做了差异化选型，底层立柱承载上部所有层的静载与动载，选用截面尺寸更大的矩形型钢，上层立柱根据对应层的荷载要求适当减小截面，在保证结构强度的前提下控制整体自重，降低材料成本。

　　平台共设置三层作业面，每层作业面边缘都布设了标准化的安全护栏，护栏高度符合工业作业安全规范要求，横杆间距满足防坠落防护标准，每层作业面预留了对应的设备安装空位与操作开口，开口位置配套设置了可启闭的安全防护门，防护门采用醒目的黄色涂装，与护栏主体形成视觉区分，提醒作业人员注意临边风险。侧面设置的斜向钢梯连通各层作业面，钢梯踏步采用防滑花纹钢板制作，踏步高度与宽度按照人体工程学参数设计，减少作业人员上下攀爬的疲劳感，钢梯两侧同样设置连续扶手，扶手与平台护栏顺滑衔接，不存在防护断点。

　　各层平台的框架预留了标准化的安装孔位，可根据实际生产需求在平台上固定生产设备、布设管线、安装工位器具，框架侧面预留的管线固定点位，方便后期布设气路、电路、油路管线，避免管线随意拖拽带来的安全隐患。从安装边界来看，整体结构采用模块化拼接设计，所有构件均在工厂预制完成，现场仅需通过螺栓拼接即可完成组装，不需要现场大量焊接作业，安装周期短，后期如果需要调整工位布局，也可拆解后重新组装，适配不同的车间布局需求。结构的整体外轮廓尺寸适配常规工业厂房的层高要求，顶层平台距离厂房屋顶预留了足够的安全距离，不会影响厂房内原有起重设备的运行，钢梯的布设位置避开了车间主通道与物流动线，不会干扰正常的物料运输。

　　在细节设计上，不同功能的构件采用了差异化的涂装颜色，支撑立柱根据所在层的荷载等级采用不同颜色区分，既方便后期运维人员识别结构受力部件，也能起到安全警示作用，作业面平台板采用防滑耐磨的钢板铺设，平台板与框架梁之间采用螺栓固定，更换维护方便，护栏底部设置了挡脚板，防止工具、零件从平台边缘坠落伤及地面作业人员。这套结构在设计时充分考虑了工业现场的实际使用需求，既满足了多层作业的空间拓展需求，也全程贯穿了工业安全防护的设计要求，所有受力构件的选型都经过荷载验算，能够承受常规工业作业的荷载要求，同时兼顾了安装便利性与后期维护的便捷性，可直接作为车间多层作业平台的设计参考，也可根据具体的工位需求调整各层的高度、开口位置、护栏形式，适配不同的生产场景。
