无防护型刚性法兰联轴器结构设计

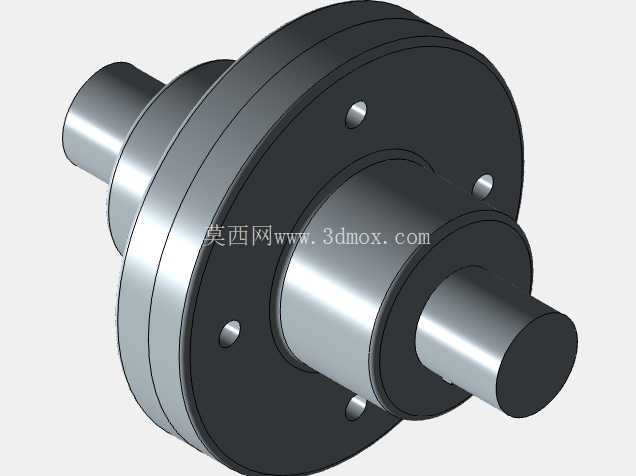

在常规工业传动场景中，同轴布置的两根动力轴之间的扭矩传递，往往需要兼顾对中精度、装拆便捷性与传动刚性，无防护型法兰联轴器正是这类需求下的典型刚性传动部件。这类联轴器常应用于中小型减速机输出端与输送辊道、轻工包装设备主轴、普通机床进给轴等对传动刚性有要求、运行环境无大量飞溅杂物的工况中，依靠两个分别固连在轴端的法兰盘端面贴合，通过周向布置的螺栓副完成锁紧，实现两根轴的同步回转，不存在相对滑移与缓冲间隙，传动比恒定无滞后。

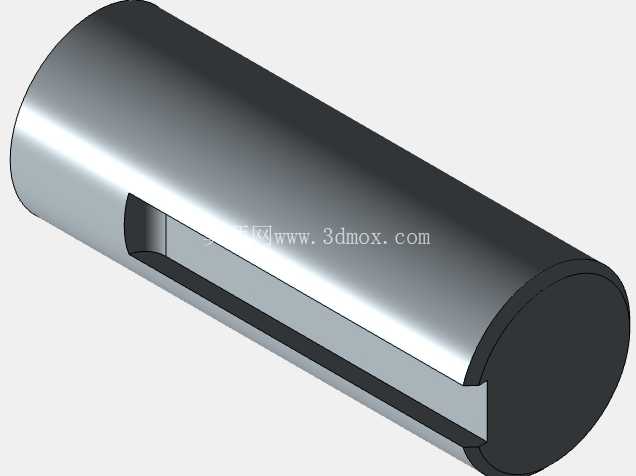

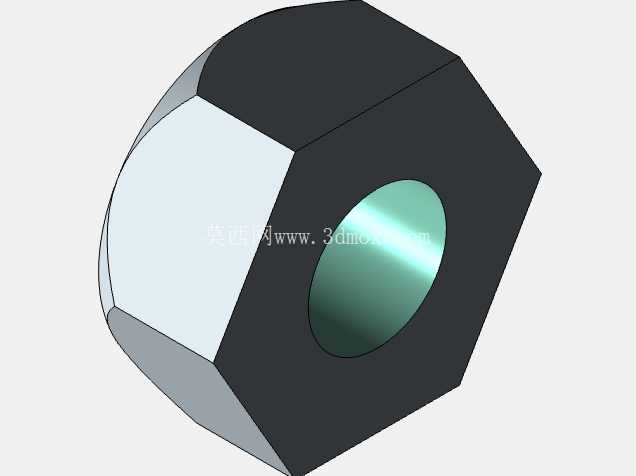

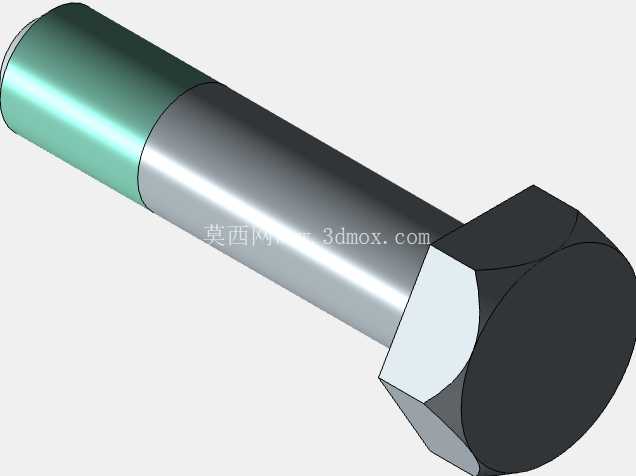

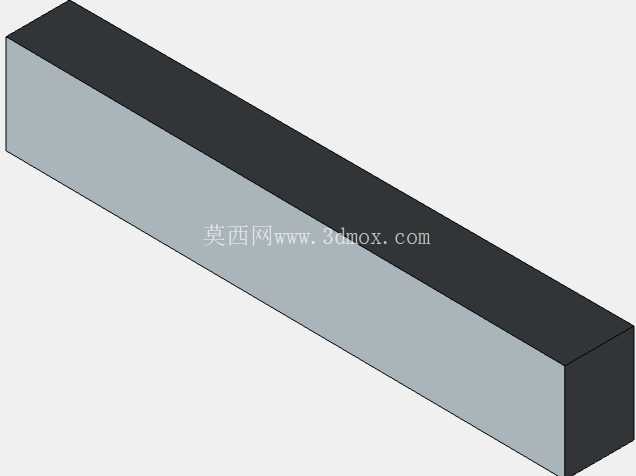

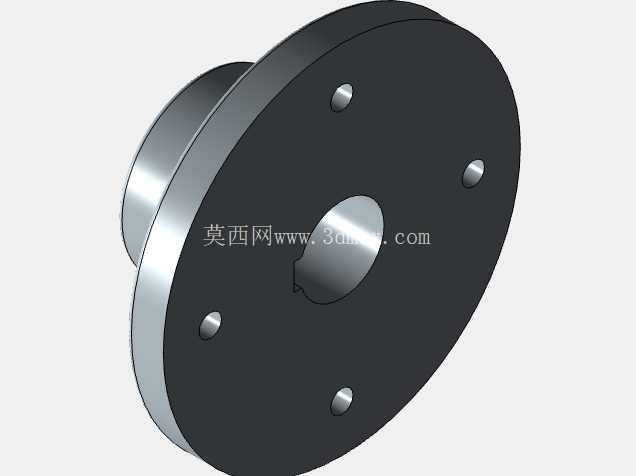

从结构功能来看，两个带轴毂的法兰盘是核心承载部件，每个法兰的轴毂内都加工有标准平键键槽，装配时先将平键嵌入轴端的键槽内，再将法兰轴毂沿轴向推入到位，通过轴端挡圈或者锁紧螺母完成法兰与轴的轴向固定，避免运转时法兰发生轴向窜动。两个法兰的对接端面上加工有定位止口，也就是凹凸配合的环形台阶，装配时止口相互嵌合，能够快速实现两根轴的同轴对中，大幅降低现场安装时的找正难度，减少因对中偏差带来的运转振动、轴承受力异常等问题。周向布置的螺栓穿过两个法兰的光孔后，通过螺母锁紧，依靠法兰端面之间的静摩擦力、螺栓杆的抗剪切能力共同传递工作扭矩，因为没有外置的防护套筒结构，螺栓头与螺母直接外露在法兰外侧，日常巡检时可以直接观察螺栓的预紧状态，出现松动时能够快速完成复紧作业，装拆时不需要额外移动两端的设备轴系，只需要拆卸全部连接螺栓就可以完成两轴的分离，维护便捷性优于带防护套的同规格联轴器。

设计这类联轴器时，首先要根据所传递的额定扭矩、轴系的最大转速确定法兰盘的外径、轴毂的长度与配合公差，轴毂与轴的配合通常选用过渡配合，既保证装配后的同轴精度，又不会因为过盈量过大导致拆卸困难；键槽的尺寸需要匹配对应轴径的标准平键规格，键槽的对称度、深度公差需要严格控制，避免键连接出现偏载导致键侧压溃。法兰端面上的螺栓孔通常采用铰制孔加工，保证螺栓穿入后与孔壁的间隙控制在极小范围内，在传递大扭矩时螺栓杆能够承担部分剪切载荷，降低法兰端面打滑的风险；螺栓的数量与规格需要根据扭矩计算结果确定，沿法兰节圆均匀分布，保证每个螺栓的受力均匀，同时要预留足够的扳手操作空间，确保现场装配时扳手能够顺利套入螺栓头与螺母完成锁紧作业。两个法兰对接的止口配合长度不宜过长，通常控制在3-5mm即可，既满足对中定位需求，又不会在分离两轴时出现卡滞。

从安装边界来看，这类联轴器的轴向总长度为两个法兰轴毂长度加上法兰盘本体厚度之和，径向最大轮廓尺寸为法兰盘外径，安装时需要在法兰径向外侧预留至少能容纳扳手操作的空间，因为螺栓外露，不需要预留防护套的安装空间，整体径向占用尺寸比同扭矩规格的带防护法兰联轴器更小，适合安装空间相对紧凑的传动部位。需要注意的是，因为螺栓与螺母外露，这类联轴器不能应用在有高速飞溅碎屑、人员容易直接接触到运转部件的工况中，若应用在人员可触及的传动部位，需要额外加装外置的安全防护罩，避免运转时外露螺栓勾挂衣物或者飞出造成安全隐患。在实际选型建模时，需要严格匹配两端被连接轴的轴径、键槽尺寸，同时核算螺栓的强度、法兰盘的抗挤压强度，确保在额定载荷下不会出现法兰变形、螺栓断裂的失效情况，建模过程中需要准确还原止口的配合公差、键槽的位置精度、螺栓孔的分布角度，保证生成的三维模型能够直接用于装配干涉检查、工程图导出与后续的加工工艺编制。
