联合循环电站余热锅炉带烟囱整体结构

这套三维结构对应燃气-蒸汽联合循环电站的核心余热回收设备，也就是常说的HRSG余热锅炉，配套CCGT机组布置，是燃机排气热量梯级利用的核心载体，直接决定整套联合循环机组的发电效率与供热输出能力。在实际电站布置中，这类设备通常紧邻燃气轮机排气段布置，不需要额外配置独立的燃烧系统，完全依靠燃机排出的高温烟气作为热源，加热给水产生不同参数等级的蒸汽，推动汽轮机完成做功，相比传统燃煤锅炉省去了燃料制备、燃烧换热的全套复杂结构，整体系统阻力、占地规模都更适配联合循环电站的紧凑布置需求。

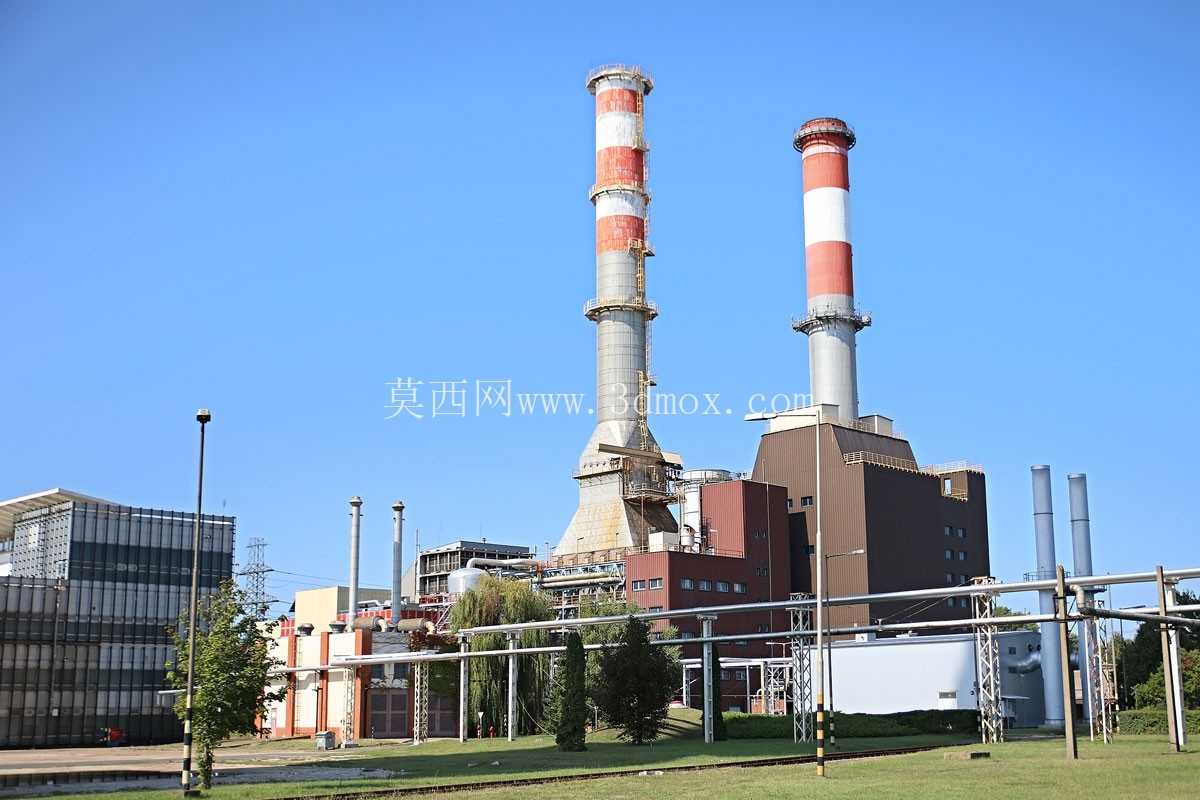

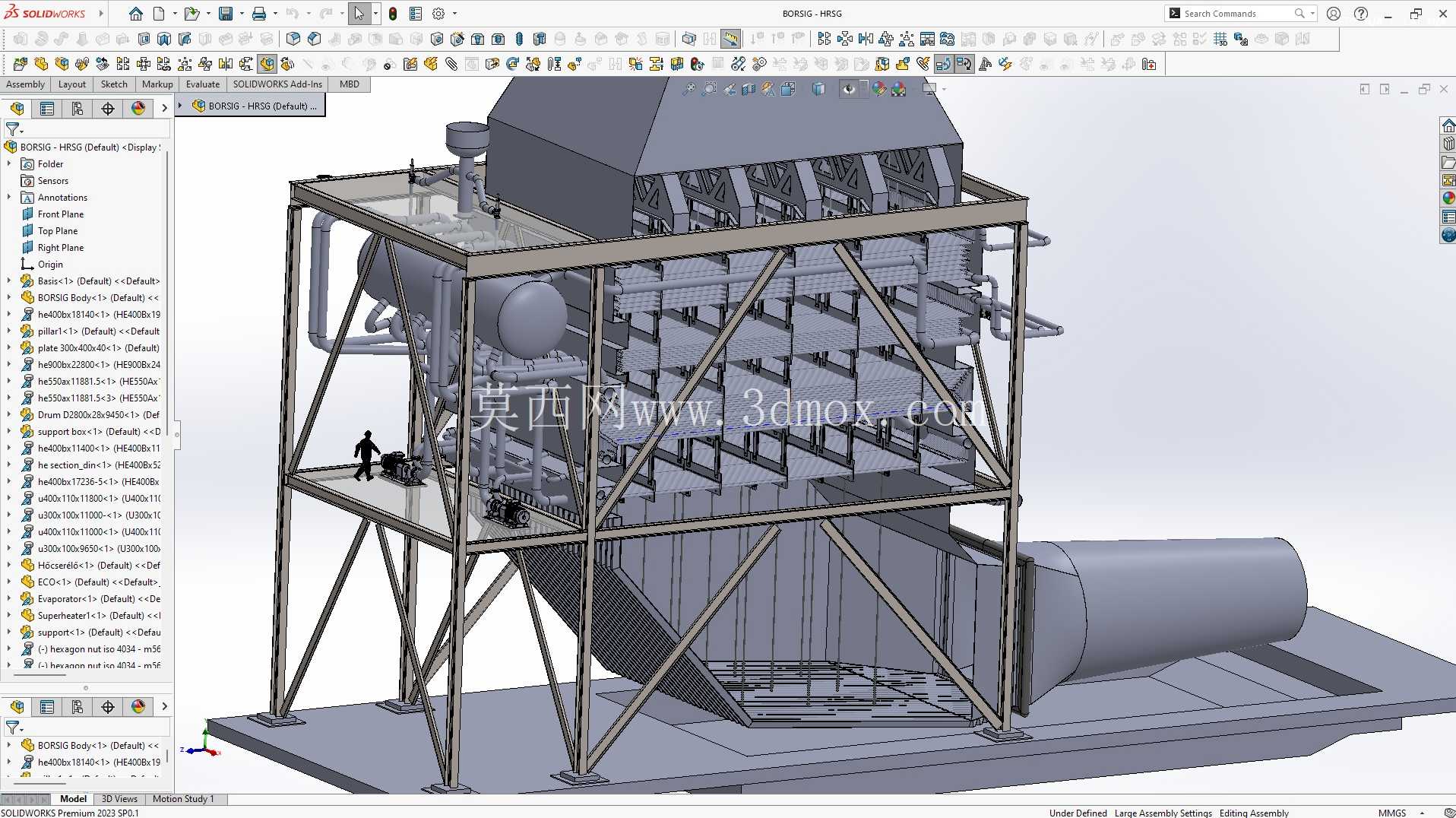

从结构设计逻辑来看，整套设备采用立式模块化布置思路，底部为烟道入口段，直接对接燃机排气扩散段，入口段内部设置导流均流结构，避免高速烟气直接冲刷换热管束造成局部磨损，同时保证烟气流场在进入换热模块前分布均匀，减少换热死角。往上依次布置不同压力等级的换热管束模块，从高压过热器、高压蒸发器、高压省煤器到低压换热段，按照烟气流向顺次排布，匹配不同参数汽水回路的换热温差需求，最大化回收烟气余热；每个管束模块都采用管排悬挂式支撑结构，预留热膨胀间隙，避免设备启停过程中热胀冷缩产生的结构应力拉裂焊口，管排外侧设置刚性支撑框架，承受烟道内部负压与外部风载，保证整体结构刚度。

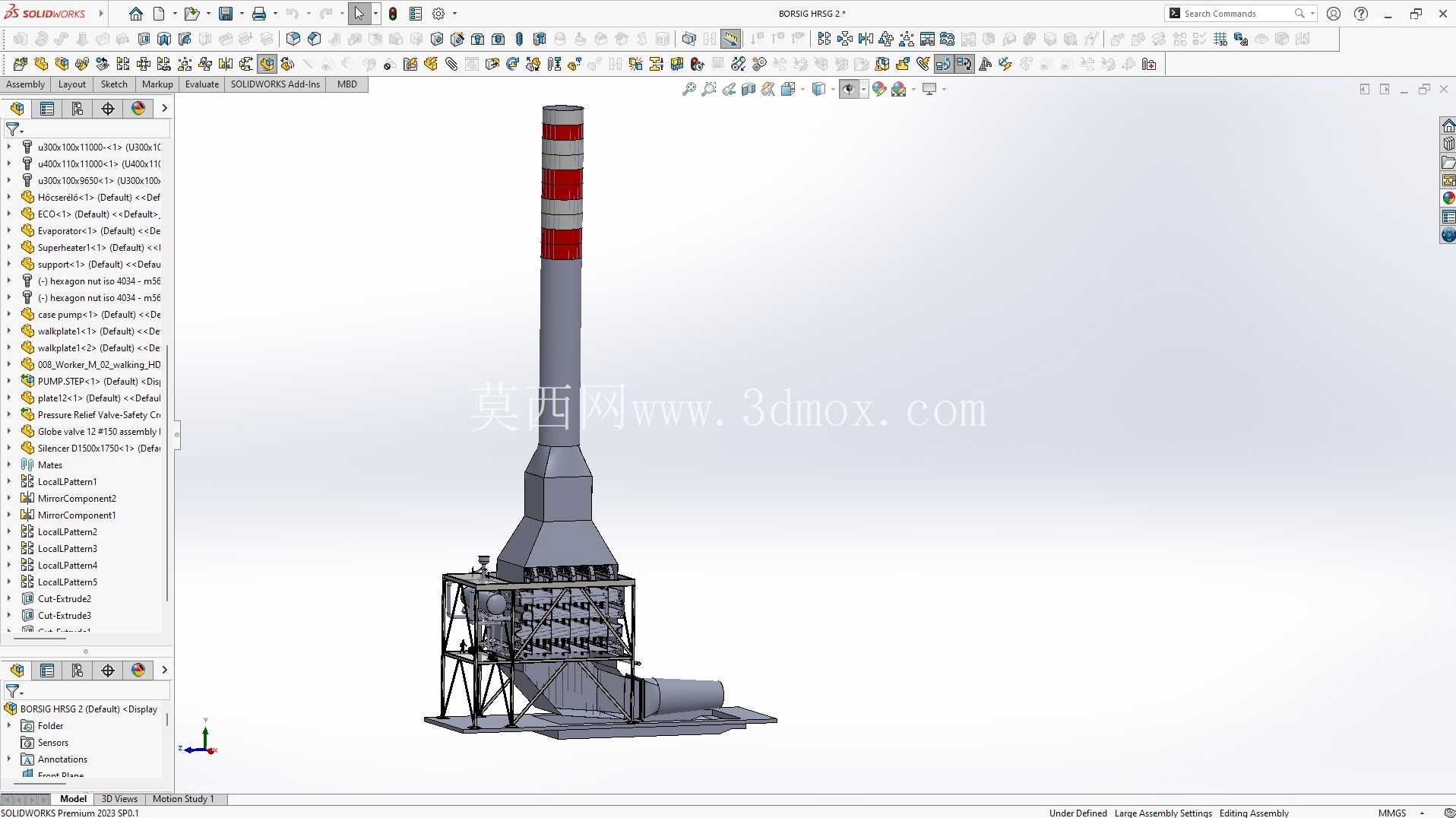

顶部对接的高耸烟囱采用变径结构，下部与锅炉出口烟道平滑过渡，减少烟气出口的局部阻力，上部直段设置航空警示标识段，满足电站厂区周边的航空净空要求；烟囱底部设置疏水与冷凝水收集结构，避免低温运行时产生的冷凝水倒流腐蚀换热管束。整套设备的底部支撑采用钢结构框架+地脚锚固的形式，框架高度预留了检修通道、管道接口与辅机安装空间，侧面布置的平台爬梯覆盖所有需要日常巡检的管束接口、阀门测点位置，满足电厂日常运维的通行需求。

在安装边界控制上，这套结构的设计充分考虑了电站现场的模块化吊装需求，所有换热模块、支撑框架、烟囱段都拆分至公路运输允许的尺寸边界，现场只需要完成法兰对接与焊口密封即可，不需要在现场进行大范围的管束拼装作业；设备整体的荷载分布经过核算，所有支撑点的荷载都传递至底部的统一基础框架，不需要额外为烟囱设置独立基础，大幅减少现场土建施工的工作量。烟风系统的阻力设计匹配燃机排气背压要求，不会因为烟道阻力过大影响燃机的运行效率，同时出口烟气流速控制在合理区间，避免烟囱出口出现雨尘夹带、噪音超标的问题。

从功能实现角度，这套结构完全适配联合循环机组的快速启停需求，所有换热元件的材质选择都考虑了燃机排气的温度波动特性，在部分负荷工况下也能保持稳定的换热效率，同时配套的旁路烟道结构（图中侧面的水平烟道段）可在锅炉故障或检修时将燃机排气直接导入烟囱，不影响燃机的独立运行，提升整套电站的运行可靠性。汽水侧的接口全部集中布置在设备侧面的管廊区域，对接汽机房的主蒸汽、给水管道时不需要额外绕行，减少管道阻力损失与保温施工的工作量。
