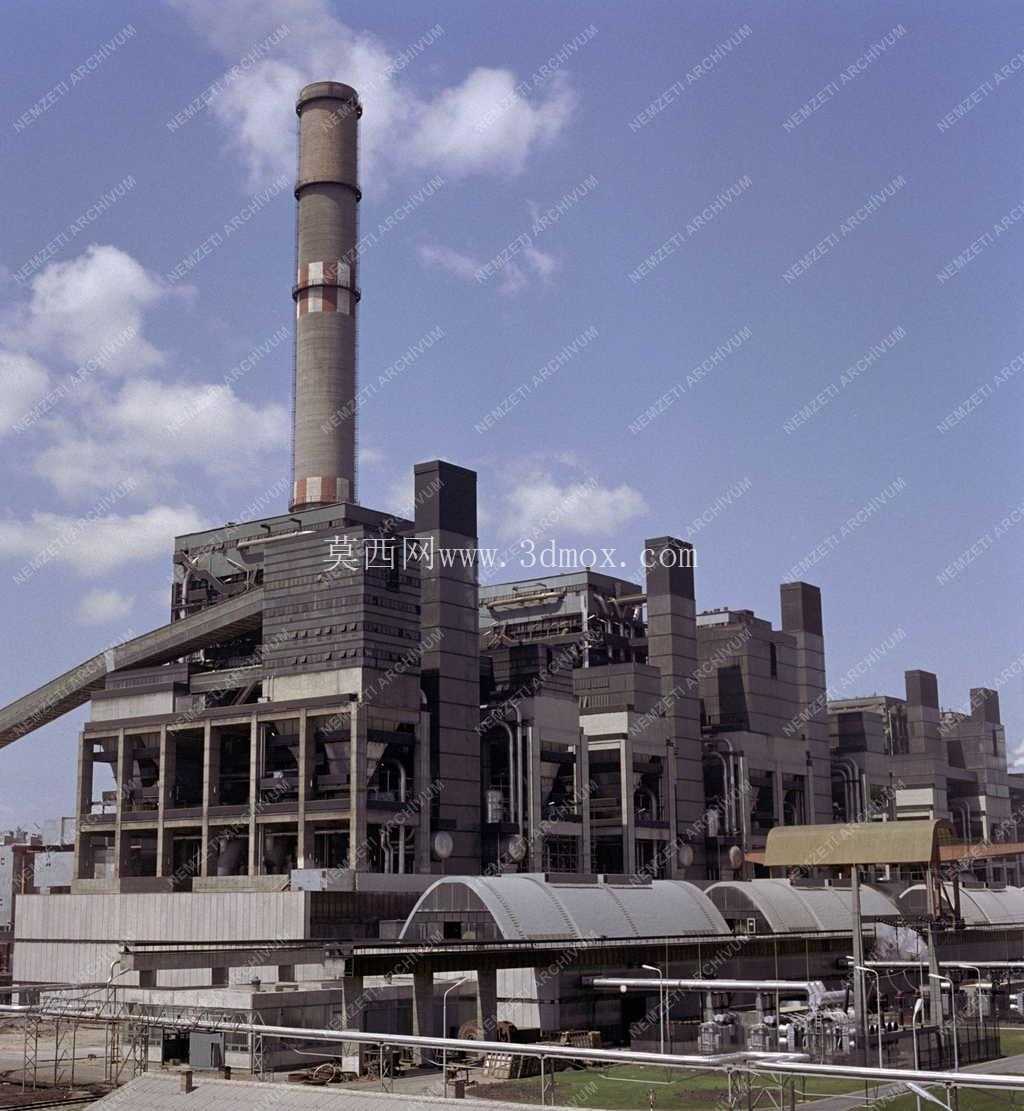

马特拉电厂620吨级电站蒸汽锅炉结构

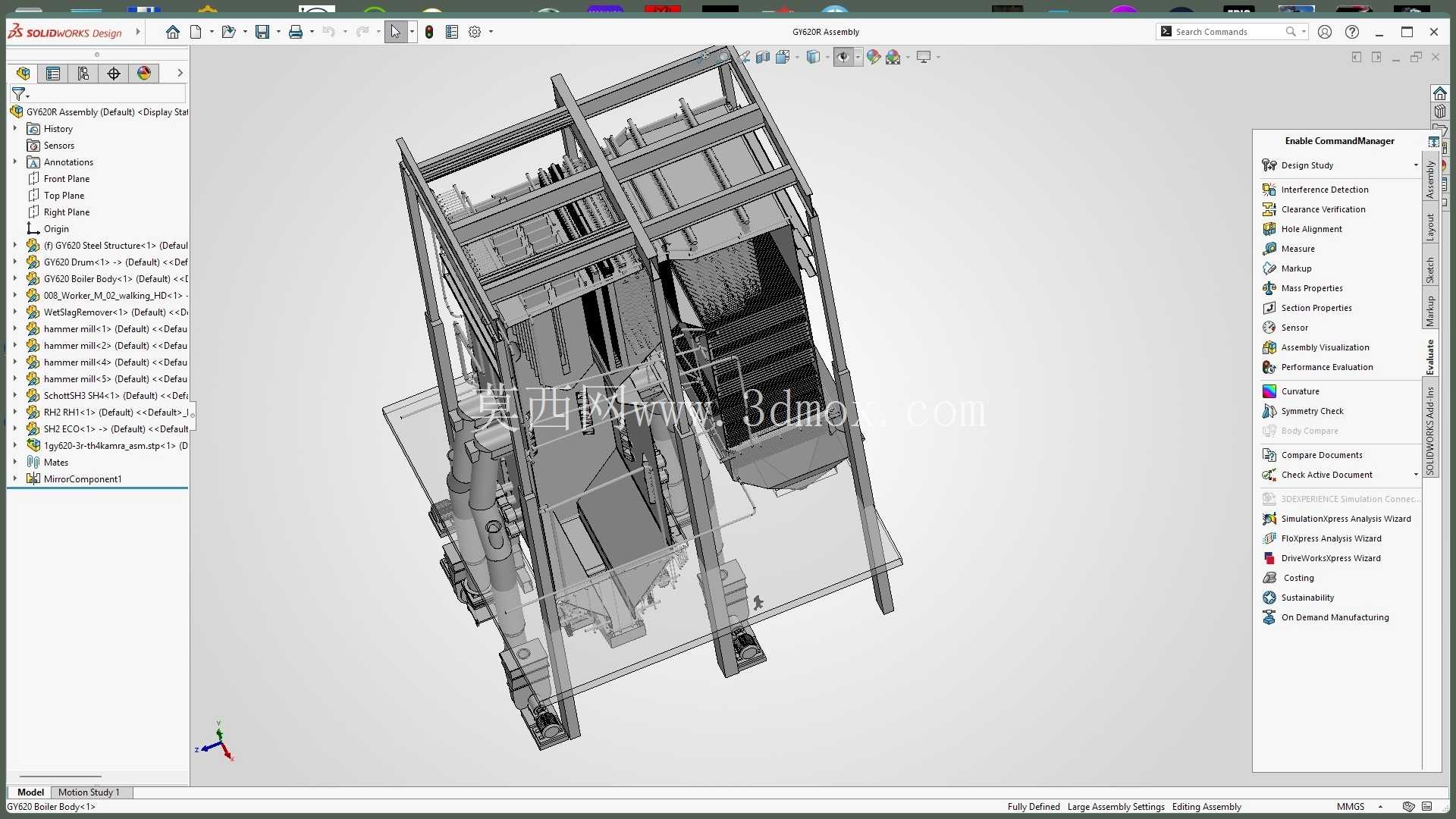

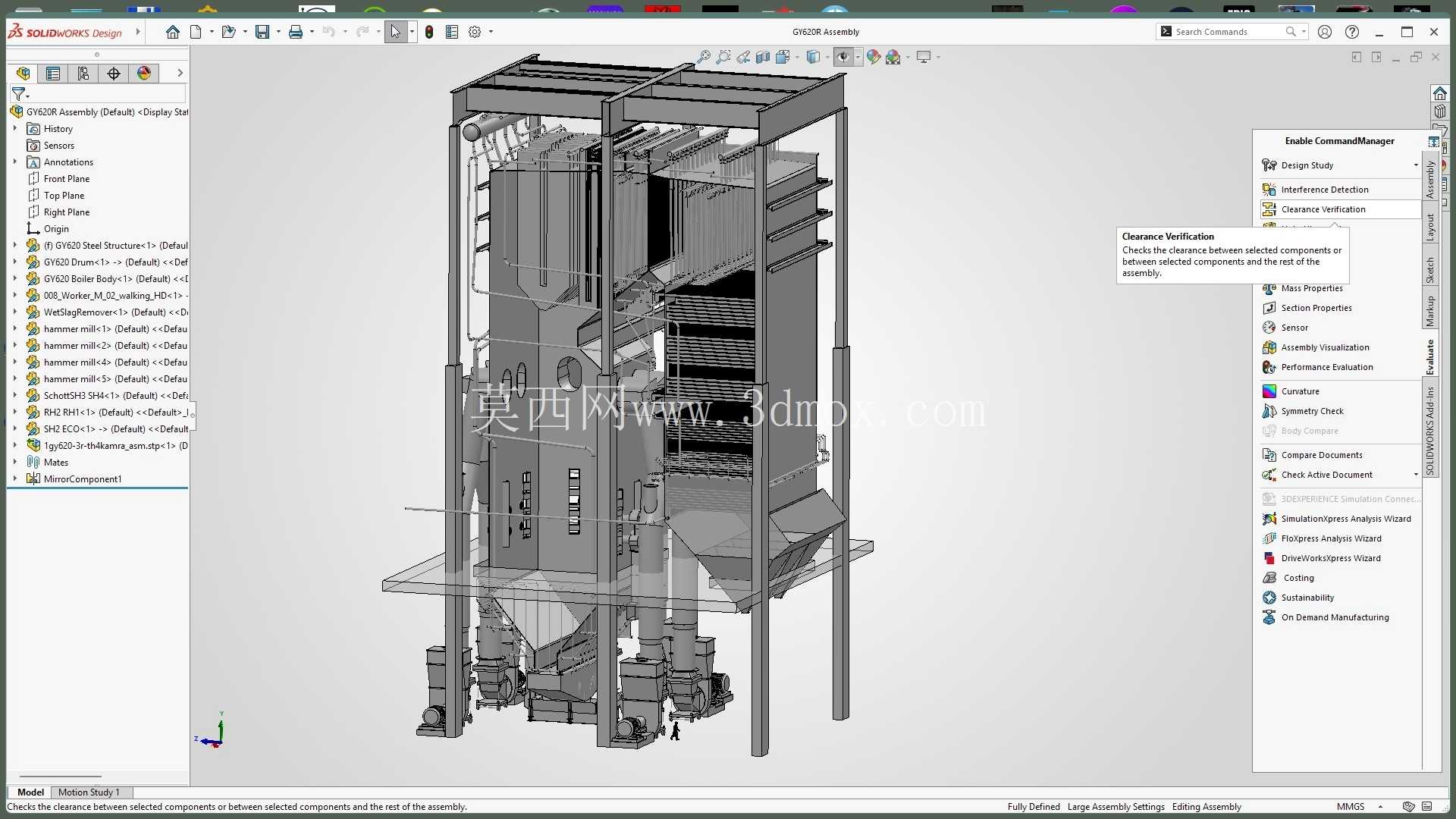

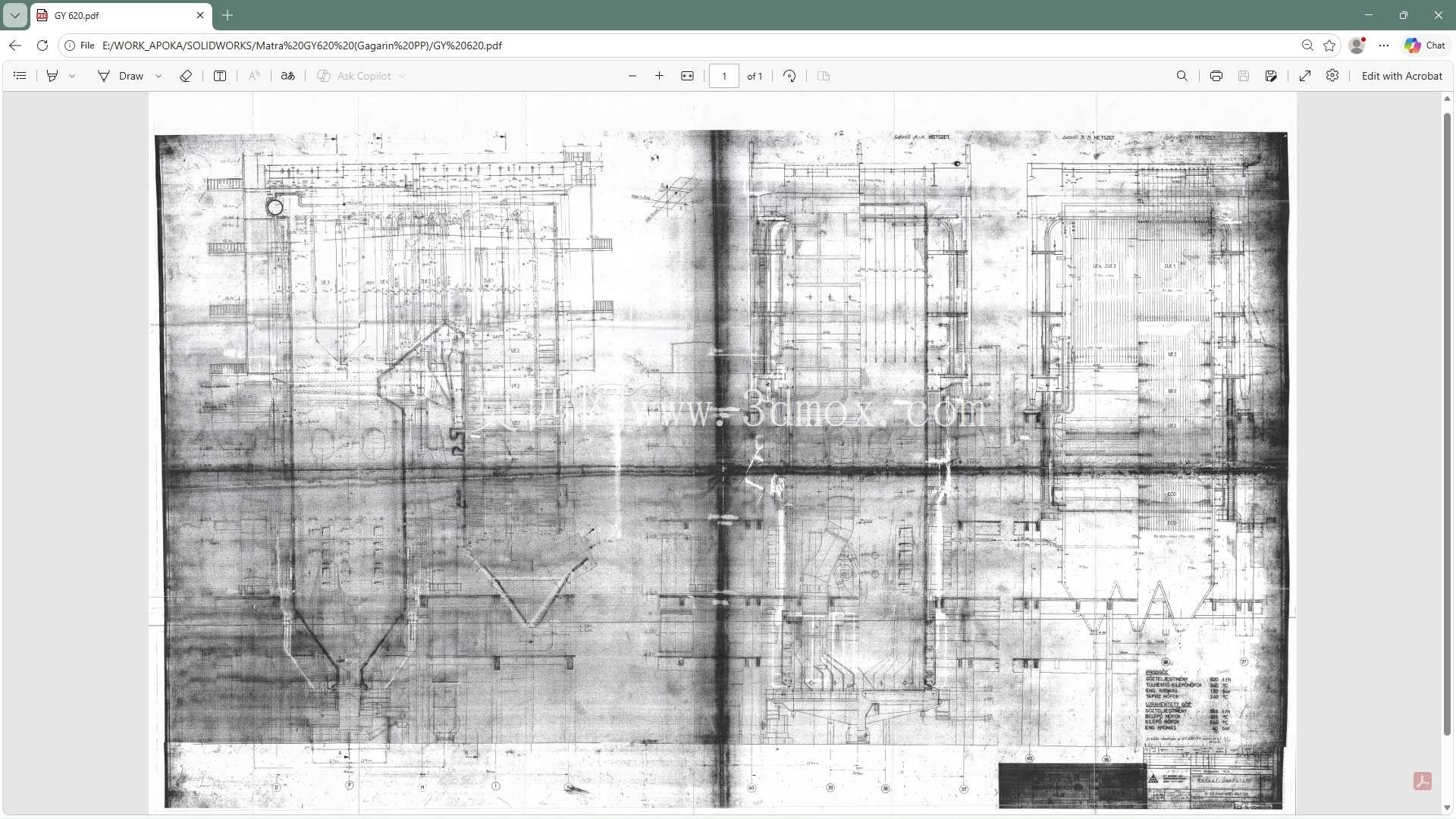

这套电站蒸汽锅炉三维结构完整还原了大型燃煤发电机组核心热力设备的全层级构造，覆盖从底部排渣装置、中部燃烧换热段到顶部烟道出口的全部核心部件，可直接用于同容量等级电站锅炉的结构校核、安装模拟与运维培训场景。在火电项目的前期选型阶段，设计人员可依托该模型快速核对锅炉本体与主厂房梁柱的安装干涉情况，提前预判钢架支腿的载荷分布点位，避免现场安装阶段出现梁柱碰撞、支吊架预留空间不足的问题。

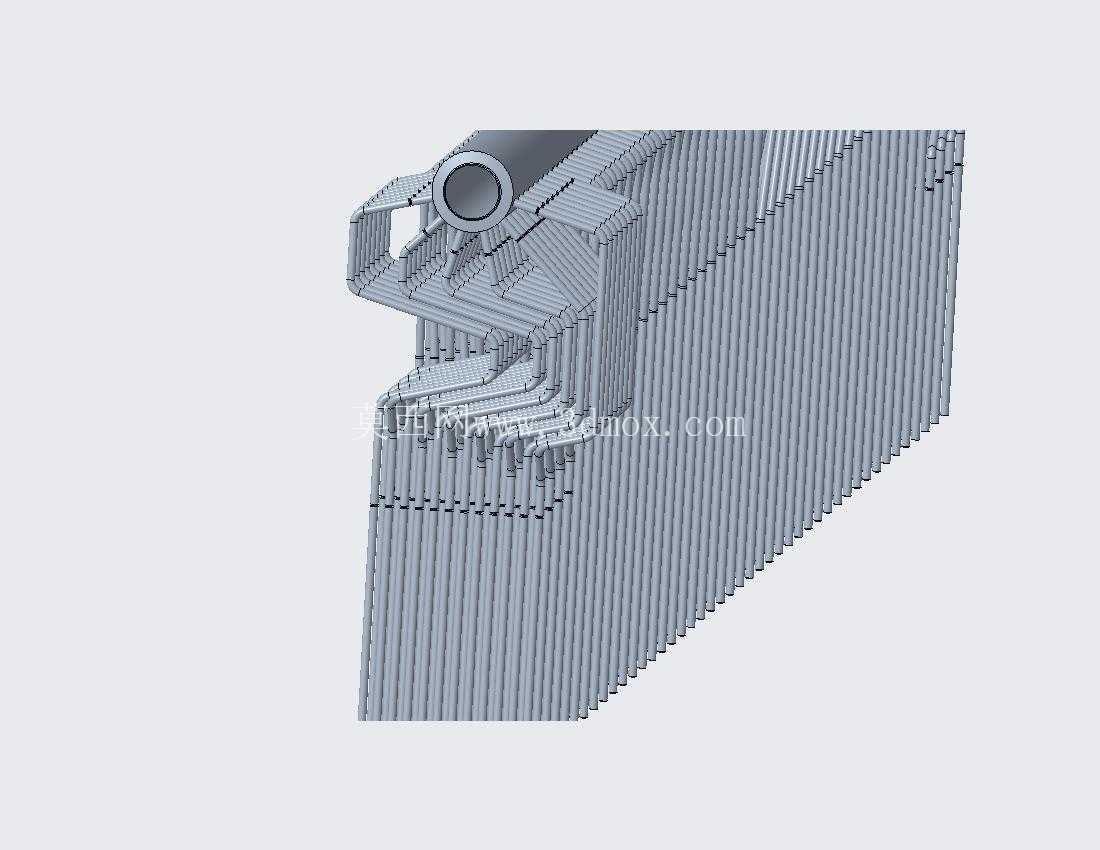

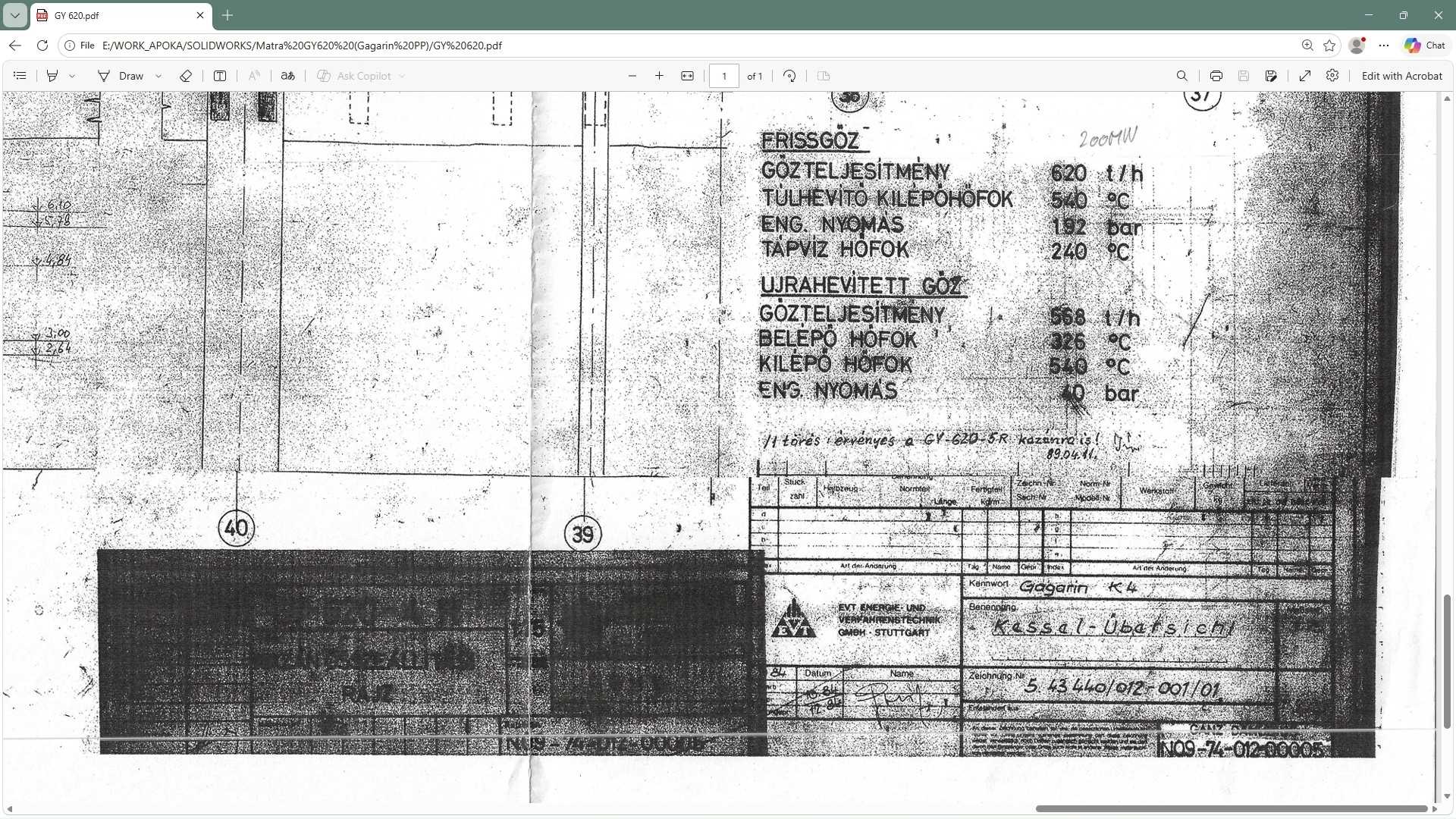

从实际运行功能来看，该锅炉适配200MW等级汽轮发电机组的蒸汽供给需求，额定蒸发量下可稳定输出符合参数要求的过热蒸汽，炉膛区域采用膜式壁结构设计，既保证燃烧室的密闭性减少漏风损失，又能通过管壁内的水工质循环充分吸收燃烧辐射热；燃烧段预留的褐煤燃烧器接口，适配本地褐煤的燃烧特性，可通过分级配风结构降低不完全燃烧损失，同时兼顾低氮燃烧的改造预留空间。水平烟道与尾部竖井区域依次布置过热器、再热器、省煤器与空气预热器换热管束，不同层级的管束采用差异化的管排间距与固定结构，高温段管束采用耐高温合金材质对应的支撑结构，避免长期高温运行下出现管排变形、挠度超标的问题，尾部换热段则充分考虑烟气流速分布，通过导流板结构减少局部飞灰磨损，延长管束使用寿命。

设计层面上，整套钢架采用桁架式承重结构，主立柱沿锅炉四周对称布置，分层设置水平支撑与垂直支撑，既承担锅炉本体、换热管束、炉墙保温的全部静载荷，又能承受运行过程中炉膛压力波动、风载、地震载荷的复合作用；底部排渣段采用敞口式灰斗结构，配合干式排渣设备的安装接口，可将燃烧后的灰渣顺利排出至输渣系统，同时灰斗角度设计充分考虑褐煤灰分的安息角，避免积灰搭桥导致的排渣不畅。模型中所有管道接口、支吊架点位、人孔门预留位置均按照实际工程尺寸还原，设计人员在做厂区布置时，可直接提取各接口的坐标参数，对接给水管道、蒸汽管道、烟风管道的走向设计，减少二维图纸反复核对的工作量。

从安装边界来看，锅炉本体的钢架支腿定位尺寸、顶部烟道出口的标高、底部排渣口的离地高度、各层平台的预留宽度均符合大型电站锅炉的安装规范，外围预留的检修空间可满足日常运维中受热面检查、燃烧器维护、管道检修的操作需求；炉墙保温层的厚度在模型中也做了对应体现，可用于核算锅炉整体的散热损失，配合热平衡计算验证锅炉运行效率。对于三维建模从业者而言，该模型的层级划分逻辑也具备参考价值，从整体钢架到单根换热管的装配关系清晰，可借鉴其大型设备的建模装配思路，处理复杂层级工业设备的模型搭建时，合理划分组件模块，减少大装配体的运行卡顿问题；对于设备选型人员，可通过模型直观了解不同容量锅炉的结构差异，对比煤粉炉、循环流化床锅炉的结构区别，针对项目的燃料特性、场地条件快速匹配合适的锅炉构型。
