造纸厂配套循环流化床锅炉结构设计

　　在大型制浆造纸厂区的总平面布局中，自备热电联产单元始终是核心能源枢纽，而循环流化床锅炉正是这类高能耗连续生产场景下的主流热源设备选型，本次呈现的三维结构，还原了配套大型废纸再生造纸生产线的CFB锅炉主体布局。不同于常规电站锅炉的设计逻辑，服务于造纸厂区的锅炉需要同时匹配两个核心负荷需求：一是造纸生产线烘干部位持续稳定的工艺蒸汽供给，二是厂区生产、办公全场景的电力供应，这就要求锅炉本体在结构设计上兼顾燃烧稳定性与蒸汽参数的可调范围，能够适配造纸生产线波动的用汽需求，避免因负荷骤变导致的蒸汽压力波动影响纸幅烘干质量。

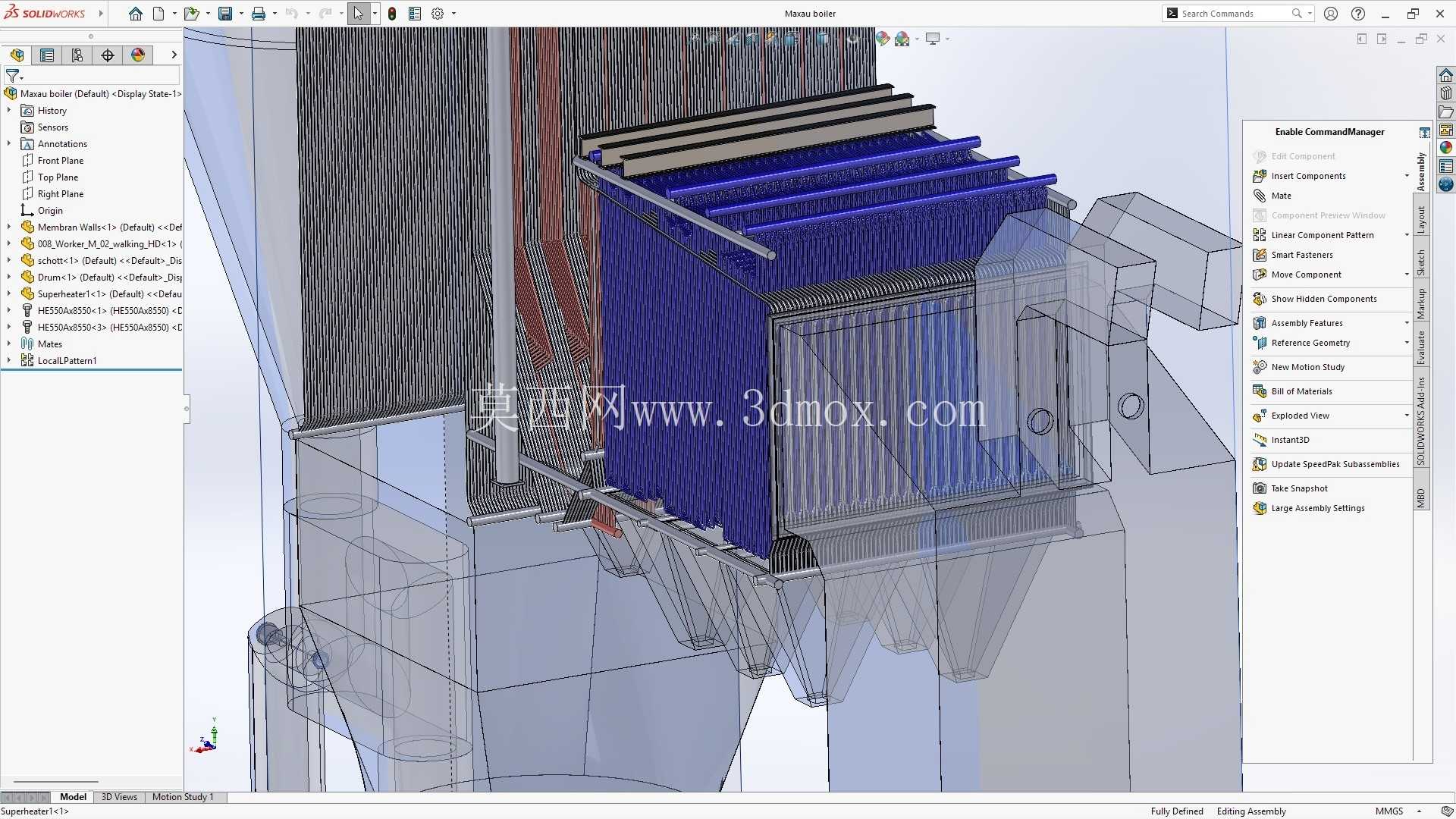

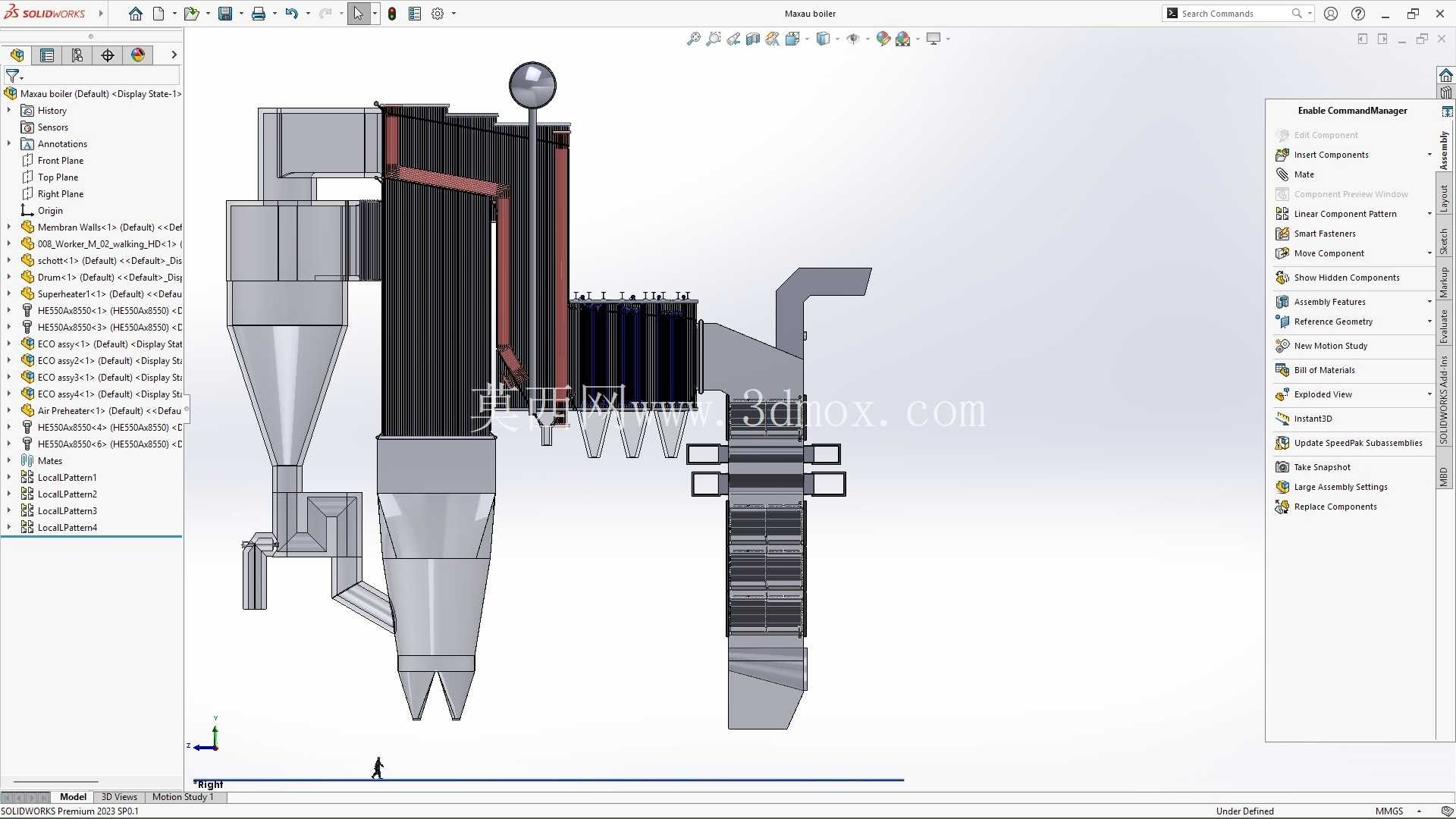

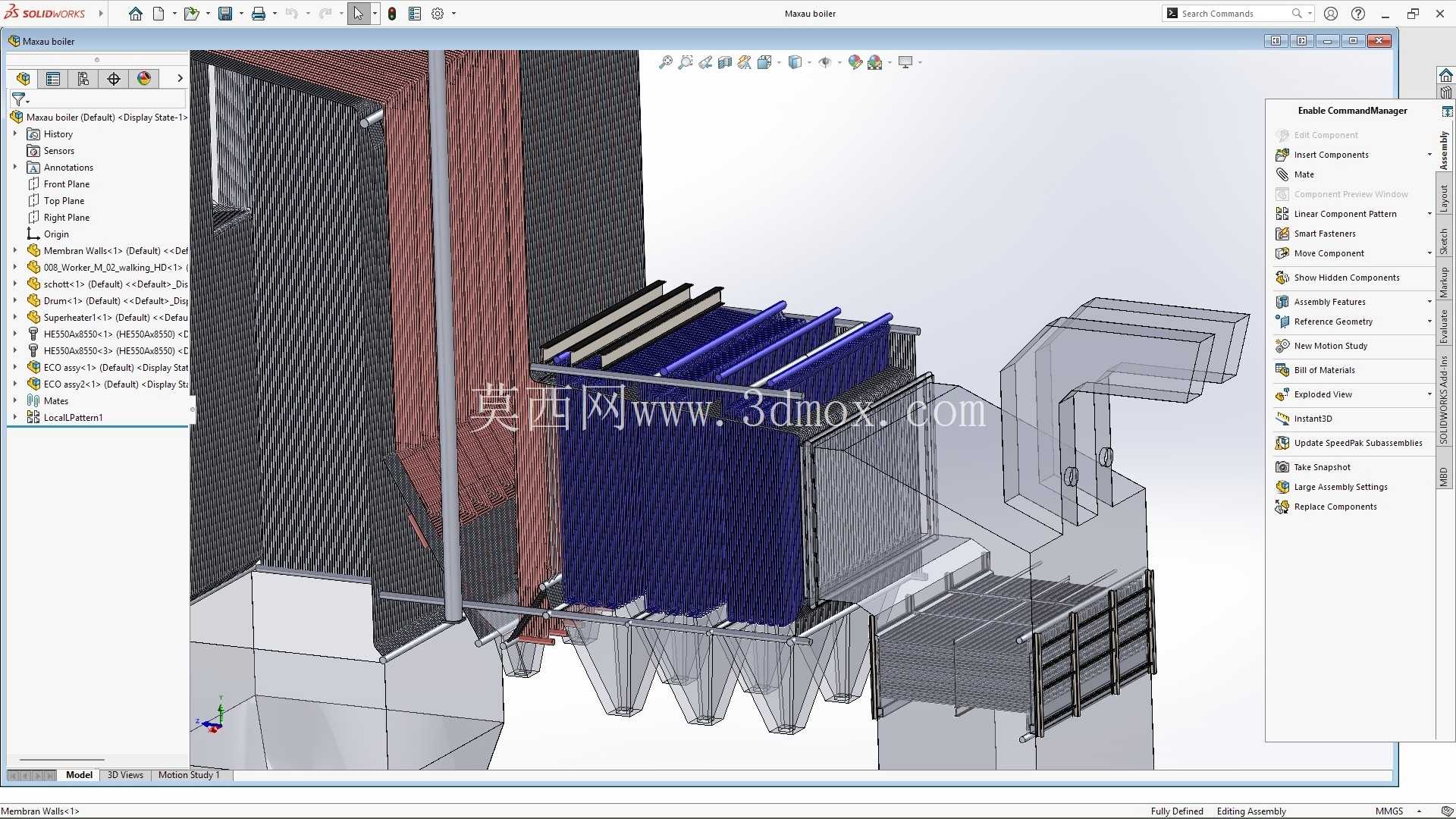

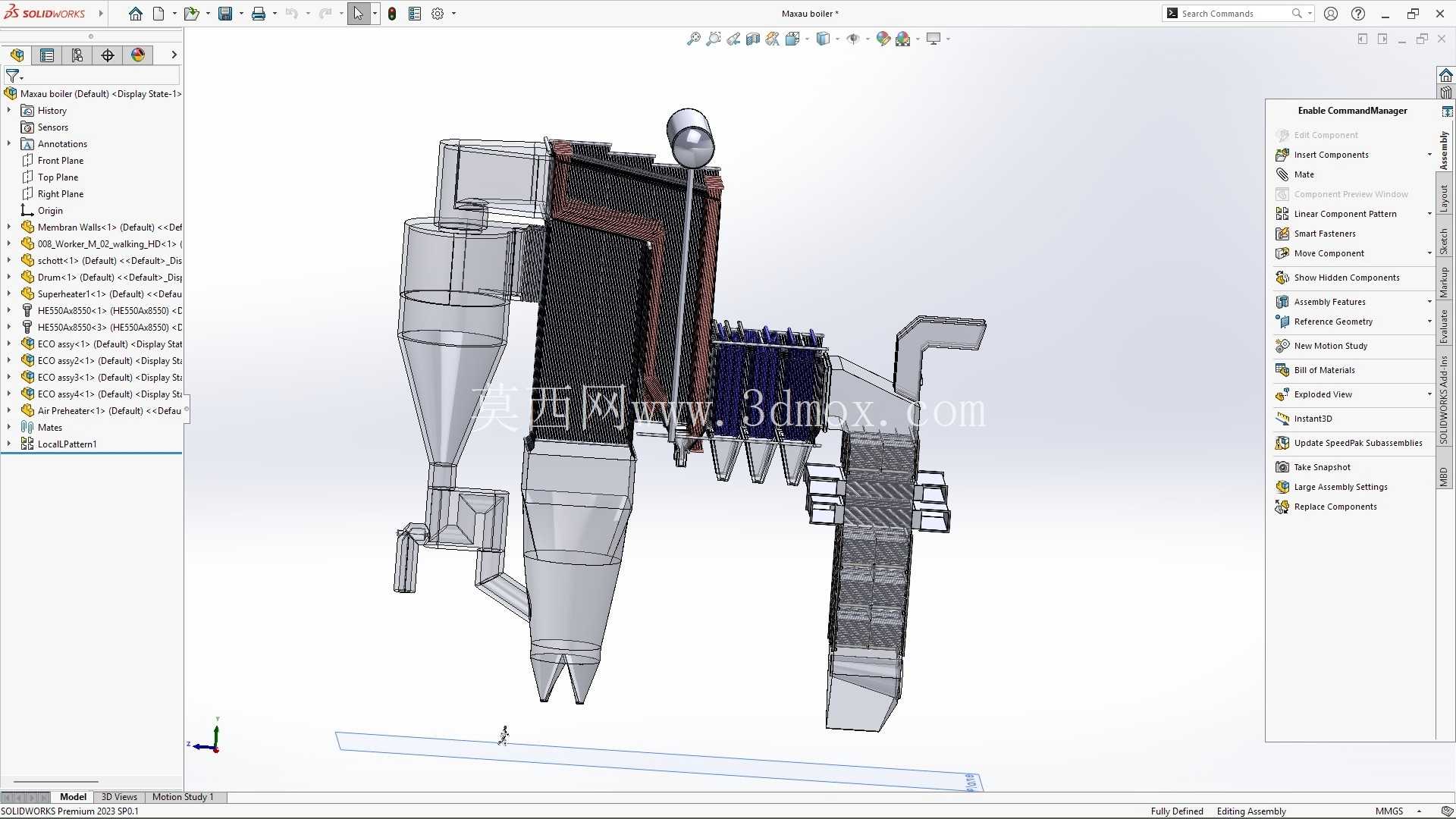

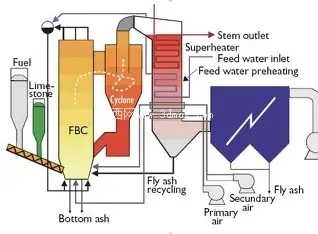

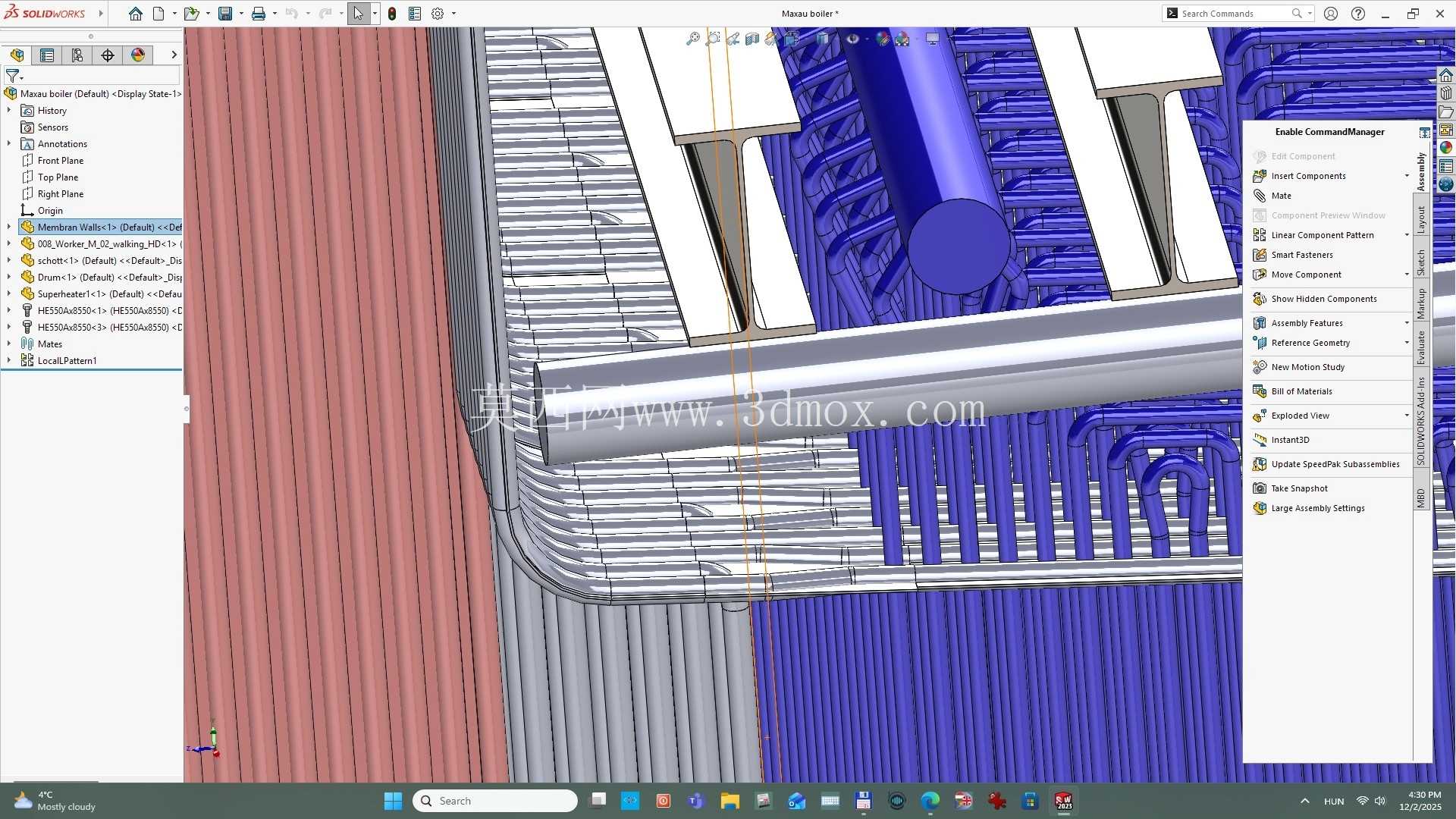

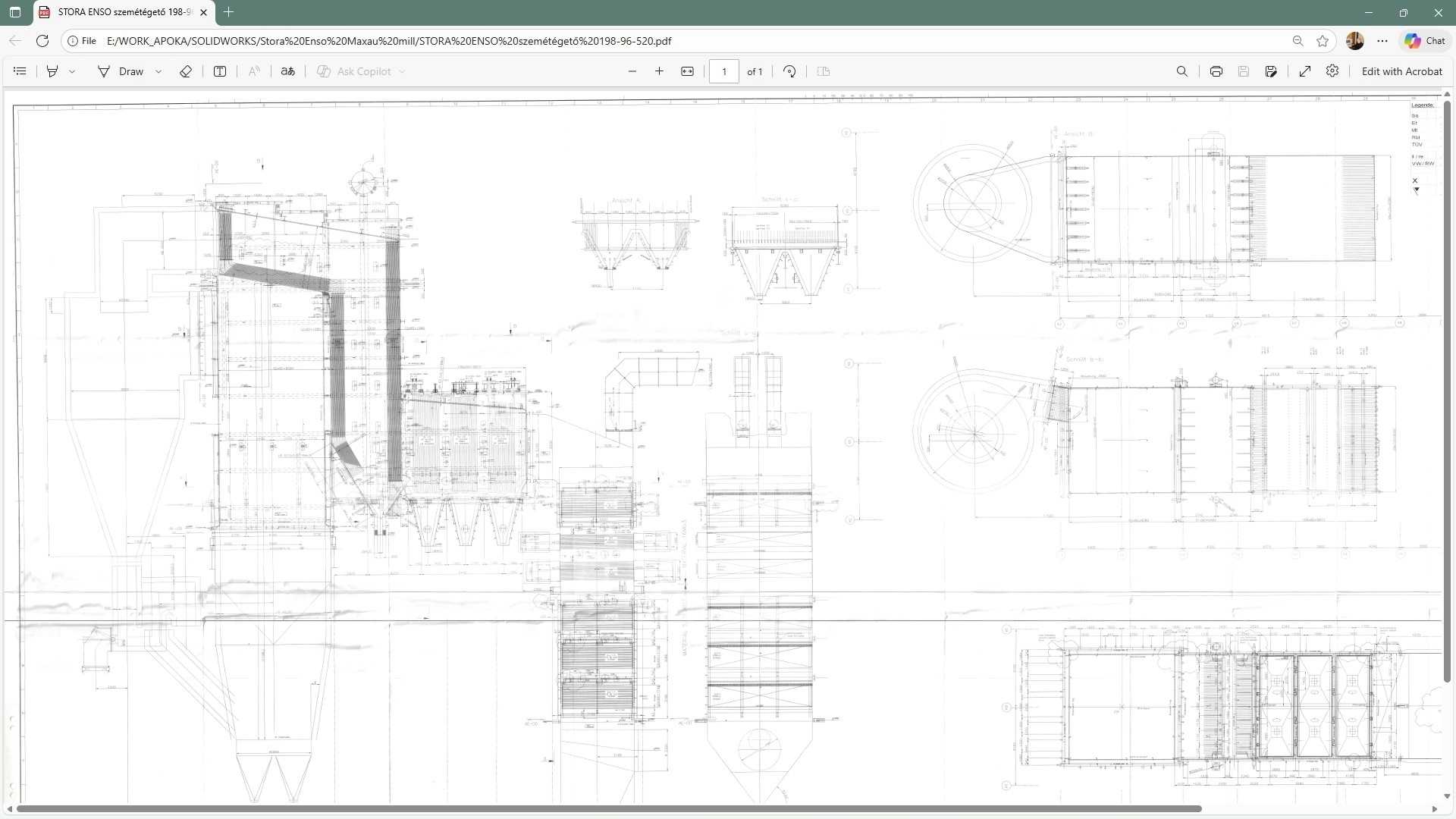

　　从三维模型的结构排布来看，整体采用单锅筒自然循环的典型CFB布局，左侧依次布置两级旋风分离器，承担高温烟气的气固分离功能，将未燃尽的固体颗粒通过回料机构送回炉膛下部密相区二次燃烧，这一结构是循环流化床锅炉实现低氮燃烧、高燃尽率的核心设计，尤其适配造纸厂区可能产生的部分生物质废渣、废纸分拣废料的掺烧需求，可在一定程度上降低厂区燃料外购成本。炉膛下部的水冷壁采用膜式壁结构，既承担炉膛密封作用，也作为辐射受热面吸收燃烧放热，模型中可见炉膛下部预留的二次风喷口布置位置，沿炉膛高度分层设置的二次风可有效分级配风，控制炉膛内温度场均匀分布，避免局部高温结焦，同时将燃烧区域温度控制在适合石灰石脱硫的区间，无需额外加装复杂的尾部脱硫装置即可满足常规排放要求，对于厂区自备电站来说可大幅降低环保设备的运维投入。炉膛右侧依次布置水平烟道与尾部竖井，模型中可见尾部竖井内分层布置的过热器、省煤器与空气预热器受热面，其中过热器的排布充分考虑了造纸工艺用汽的参数要求，可稳定输出对应压力等级的过热蒸汽，一部分送入汽轮机做功发电，另一部分经减温减压后直接送入造纸车间的烘缸组，满足纸页烘干的工艺需求；省煤器与空气预热器则通过回收尾部烟气余热加热给水与入炉一次风，提升锅炉整体热效率，降低排烟热损失，对于年运行时长超过8000小时的连续生产厂区来说，热效率每提升一个百分点，每年可节省的燃料成本都十分可观。

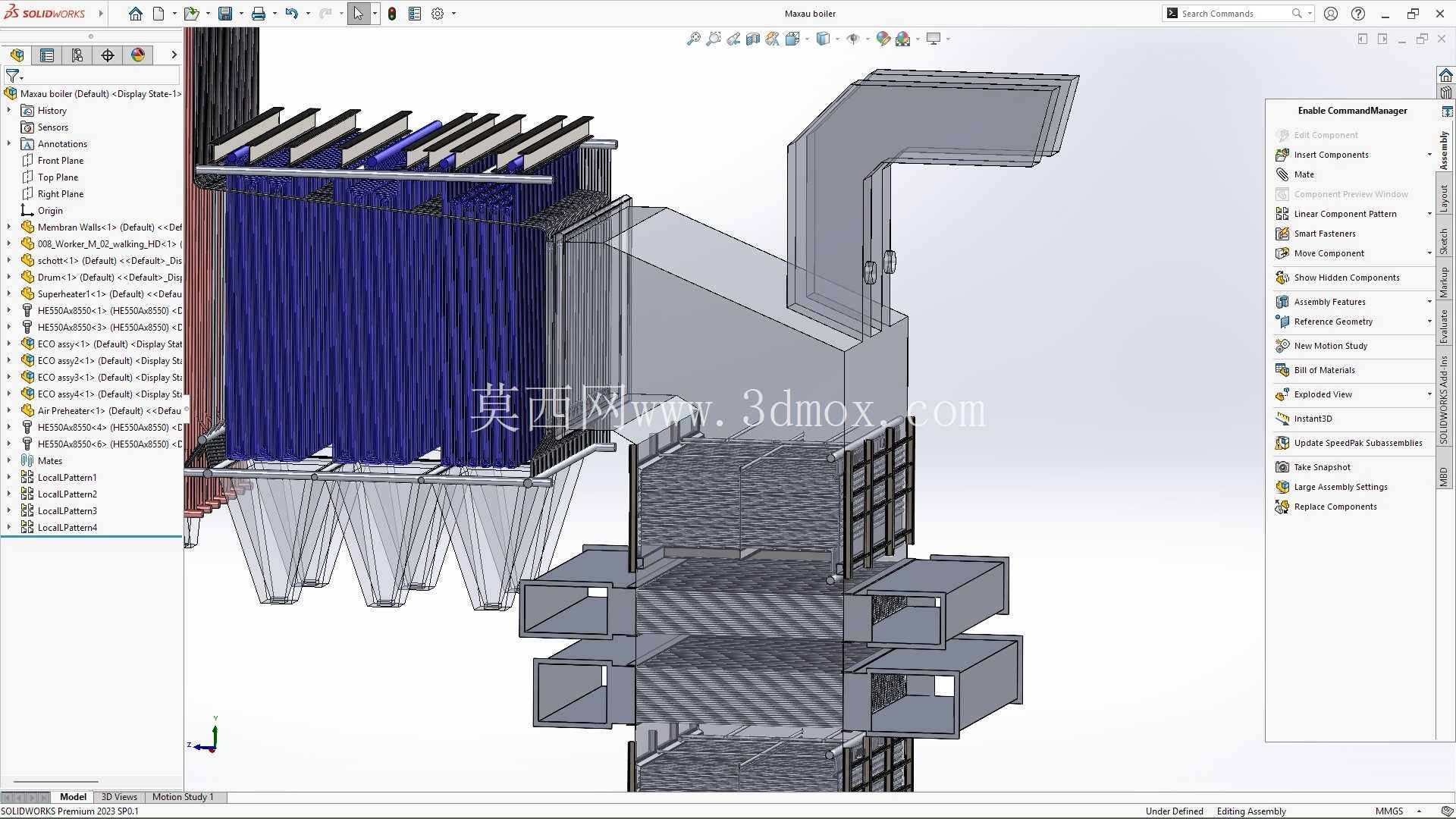

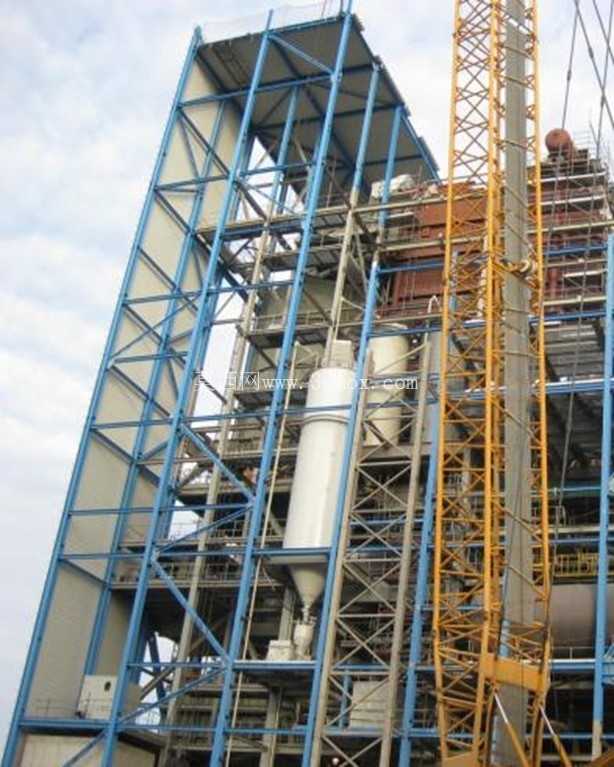

　　从安装边界的角度来看，模型还原的锅炉本体采用室内布置方案，主厂房跨度需要匹配锅炉左右侧的分离器与尾部竖井宽度，同时在炉前预留足够的给煤、给石灰石操作空间，炉后预留尾部受热面的检修吊装空间，锅炉顶部的汽包布置高度需要满足自然循环的水循环压头要求，确保水冷壁内汽水混合物能够顺利回流至汽包，避免出现水循环停滞、倒流等故障。模型中可见的炉膛出口烟窗位置正对旋风分离器入口，这一布局经过流场优化，可降低烟气进入分离器的阻力，提升分离效率，减少烟气中携带的飞灰对尾部受热面的冲刷磨损，延长受热面的使用寿命。

　　考虑到造纸厂区的燃料特性，模型中炉膛下部的布风板结构采用大孔径风帽设计，可适配粒径范围更宽的燃料，避免因燃料颗粒度不均导致的布风不均、结焦等问题，同时在排渣口位置预留了冷渣器的安装接口，可将燃烧后的底渣冷却后输送至渣仓，部分冷却后的底渣还可作为厂区道路铺设、建材生产的原料，实现固废的资源化利用。需要说明的是，当前呈现的结构为锅炉本体核心受热面与主体钢结构部分，现场实际安装时还需要根据厂区的管道走向，对接主蒸汽管道、给水管道、一次二次风管道、烟气管道以及飞灰输送管道，同时配套安装吹灰器、测点仪表等附属部件，模型中省略的部分管道与细节结构，不影响对锅炉整体布局、核心部件相对位置的理解，可作为造纸厂区能源站方案设计、锅炉本体结构教学、同类型设备改造方案推演的三维参考载体，帮助结构设计人员快速梳理各部件的安装干涉风险，提前优化厂房布局与检修通道设置。
