铝型材框架式熔融沉积成型设备结构

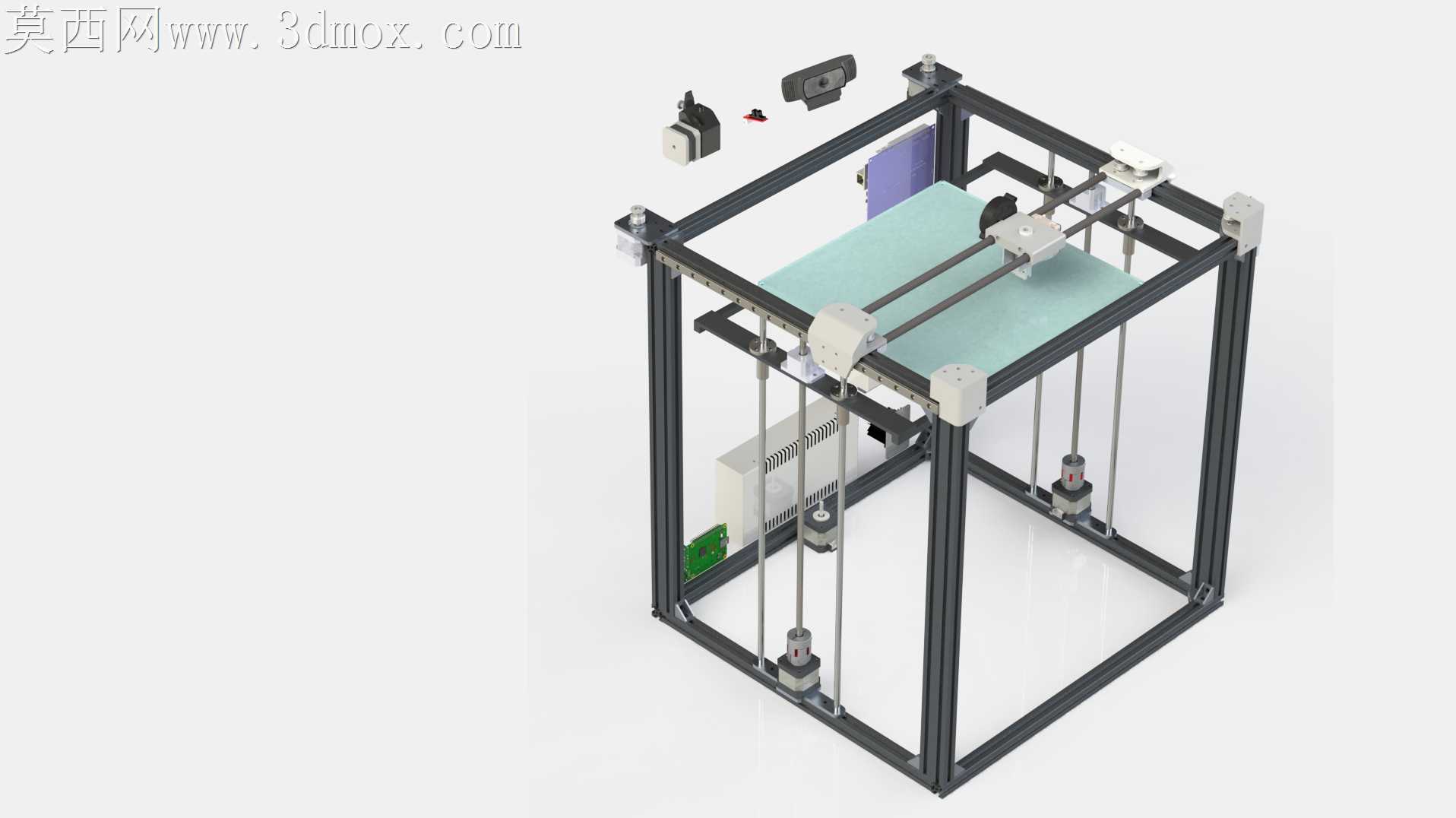

这款设备采用标准工业铝型材搭建整体立方框架结构，依托铝型材本身的高强度、易拼装特性，无需复杂焊接工序即可完成主体机架的组装，框架各连接节点采用专用角件与紧固件锁固，能够为整套运动系统提供稳定的支撑基础，有效避免高速运动过程中产生的结构共振，保障成型过程的精度稳定性。从应用场景来看，该设备可覆盖个人创客创作、教育机构实训、小型工坊定制打样、工业设计原型验证等多个场景，能够满足PLA、ABS等多种常见热塑性耗材的成型需求，可直接将三维数字模型转化为实体样件，大幅缩短创意落地的验证周期。在功能设计上，设备采用笛卡尔坐标系运动逻辑，X轴负责打印头的横向移动，Y轴负责成型平台的纵向进给，Z轴通过双侧丝杆传动带动成型平台完成垂直方向的层厚进给，各运动轴均搭配线性导轨作为导向部件，配合同步带传动实现平稳的高速往复运动，打印头组件集成了耗材进料、加热熔融、温控检测、散热冷却等多个功能模块，能够精准控制耗材的熔融温度与挤出流量，保障每层耗材的粘结强度与成型表面质量。设计过程中充分考虑了安装与维护的便捷性，所有电气走线均沿铝型材的内置槽道布置，既避免了走线外露带来的安全隐患，也让整体外观更加整洁规整；框架的外围预留了充足的安装边界，可根据使用需求加装透明防护 enclosure、恒温加热模块、耗材干燥装置、自动调平传感器等扩展配件，无需对主体框架进行破坏性改造即可完成功能升级。设备的成型空间位于框架中部区域，各运动轴的行程边界经过精准校核，运动过程中不会与框架立柱、外围安装件产生干涉，各传动部件的安装位置预留了足够的调试空间，日常维护时可快速完成同步带张紧度调整、导轨润滑、打印头更换等操作，大幅降低设备的日常使用维护成本。整体结构采用模块化设计思路，机架、运动组件、电控模块、成型平台各部分均可独立拆分，既方便生产阶段的批量组装，也便于后期的故障部件更换，在保障结构刚性的前提下尽可能压缩了设备的整体占地尺寸，能够适配多数桌面级、小型工坊级的摆放空间需求。
