DIN127-A方形柄脚弹簧锁紧垫圈结构

　　在各类螺纹连接副的设计选型中，防松性能始终是结构工程师需要重点考量的核心指标，尤其是在存在持续振动、交变载荷、温度循环变化的工况场景下，普通平垫圈无法提供足够的锁紧摩擦力，极易出现螺母回转、螺栓预紧力衰减甚至连接失效的问题，DIN127-A型方形或柄脚弹簧锁紧垫圈正是针对这类场景开发的标准化防松连接件。这类垫圈的核心功能，是通过自身弹性形变产生的轴向张力，以及切口处柄脚对螺母、被连接件表面的咬合作用，双重阻止螺纹副在受载过程中发生相对转动，相比普通开口弹簧垫圈，其方形或柄脚结构的嵌入深度更大，咬合接触面积更可控，不会因为反复拆装出现齿部过度磨损导致防松性能骤降的问题。从实际应用场景来看，这类锁紧垫圈广泛覆盖汽车底盘悬挂连接、航空航天机载设备安装、工业机床导轨紧固、风电设备塔筒螺栓连接、重型工程机械液压管路固定等对连接可靠性要求极高的领域，在这些场景中，一旦螺纹连接出现松脱，轻则引发设备异响、定位精度偏移，重则导致结构解体、安全事故，因此在选型阶段就需要根据螺栓公称直径、被连接件表面硬度、工况振动加速度等级匹配对应规格的垫圈。从设计思路层面分析，DIN127-A型垫圈的结构参数经过了大量工程验证，其开口处的两个柄脚采用非对称角度设计，安装时其中一个柄脚会嵌入被连接件表面的预制沉槽或粗糙接触面，另一个柄脚则卡入螺母对应端面的卡槽内，当螺母受到振动载荷产生回转趋势时，柄脚的机械阻挡作用会直接抵消回转力矩，同时垫圈本体的环形弹性结构会持续补偿螺纹副因材料蠕变、温度形变产生的预紧力损失，维持连接副的夹紧力在设计阈值范围内。

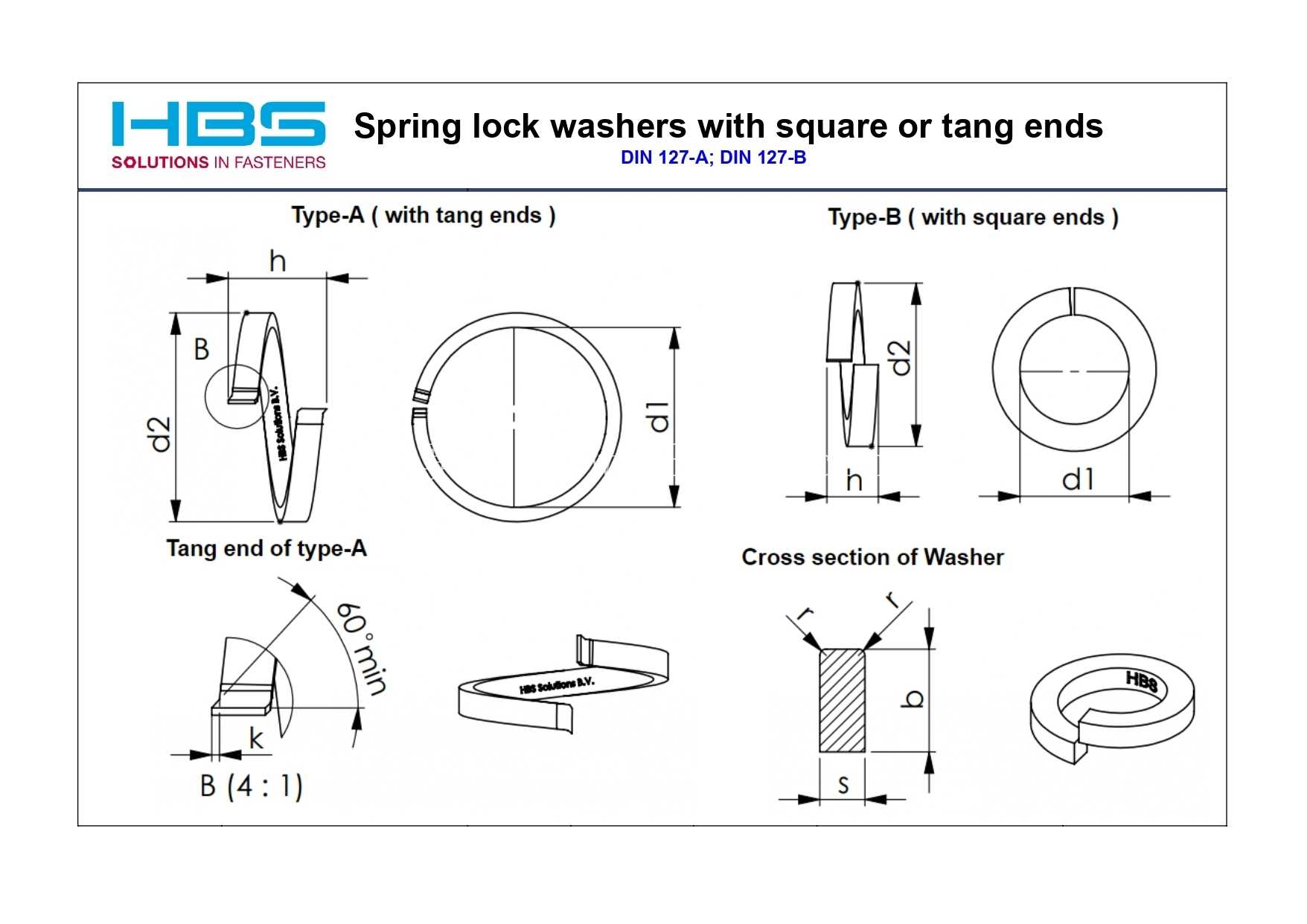

　　在进行三维建模和安装边界校核时，需要重点关注几个核心尺寸参数：首先是垫圈的内径公差，必须保证与匹配螺栓的螺杆外径保持合理间隙，既不能因为间隙过小导致安装时卡滞，也不能因为间隙过大造成垫圈偏心、受力不均；其次是垫圈的自由高度和压并高度，自由高度决定了垫圈可提供的最大弹性补偿量，压并高度则是计算螺栓连接最小夹紧长度的关键参数，设计时需要保证螺栓拧紧后垫圈处于弹性变形区间内，不能被完全压平失去弹性，否则会彻底丧失防松能力；另外是柄脚的折弯角度和突出高度，这个参数直接决定了咬合防松的可靠性，角度过小会导致柄脚无法有效嵌入接触面，角度过大则会在安装时造成柄脚过度弯折出现断裂隐患。

　　在实际装配过程中，这类垫圈的安装方向有明确要求，必须保证柄脚的咬合方向与螺母的松脱回转方向相反，同时被连接件与螺母的接触面需要达到对应的表面粗糙度要求，过硬的表面会导致柄脚无法嵌入，过软的表面则会在长期受载后出现柄脚切入过深、垫圈嵌入被连接件内部的问题，反而造成预紧力下降。很多结构设计新手在选用这类垫圈时，容易出现几个典型误区：一是随意搭配不同标准的螺栓螺母，忽略垫圈与螺纹规格、六角螺母对边尺寸的匹配性，导致柄脚无法对准卡槽；二是在进行连接强度校核时，只计算螺栓的抗拉抗剪强度，忽略垫圈压并后对螺栓有效夹紧长度的影响，导致螺栓疲劳安全系数计算值偏高；三是在三维装配建模时，没有模拟垫圈安装后的弹性形变状态，直接按照自由状态进行装配干涉检查，导致实际生产装配时出现周边零件间隙不足的问题。

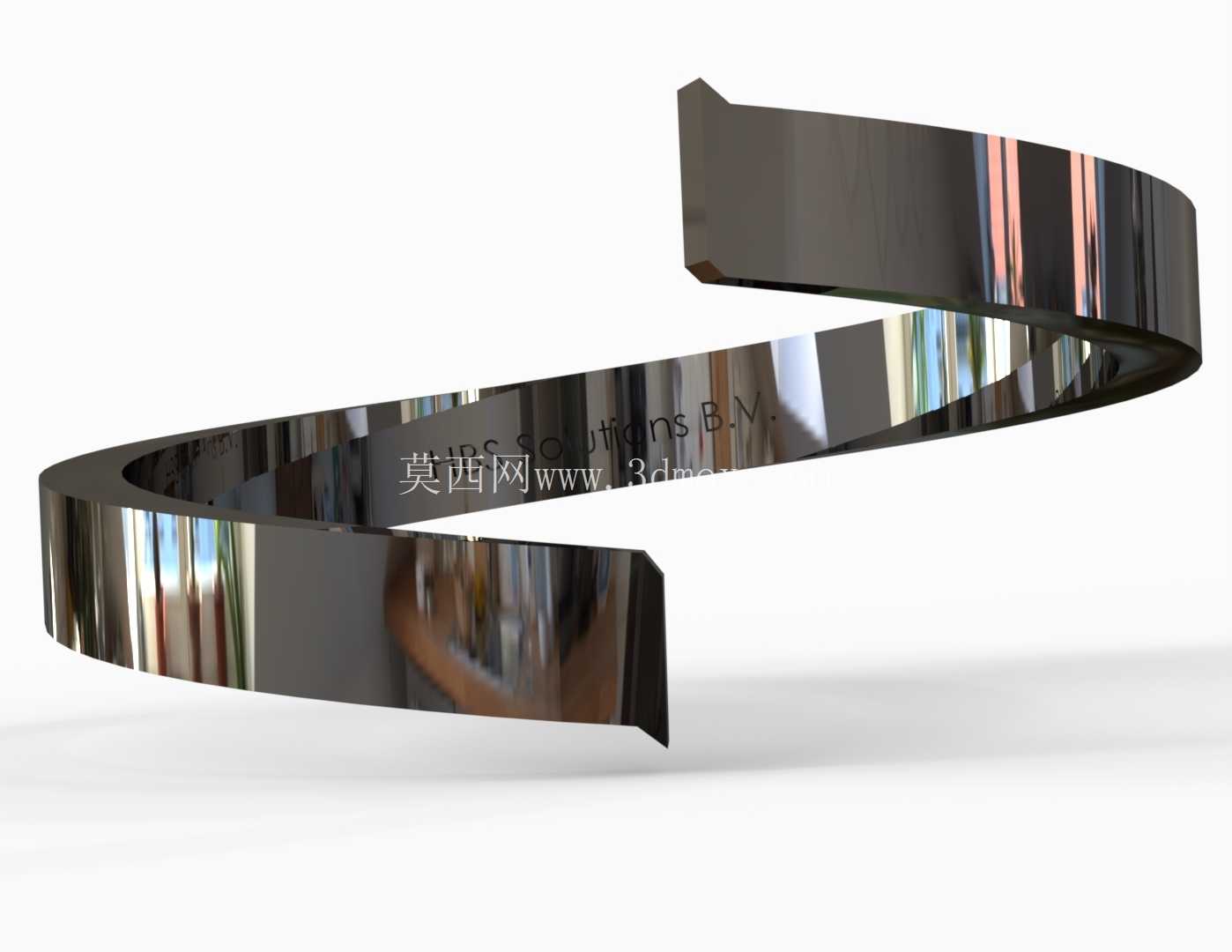

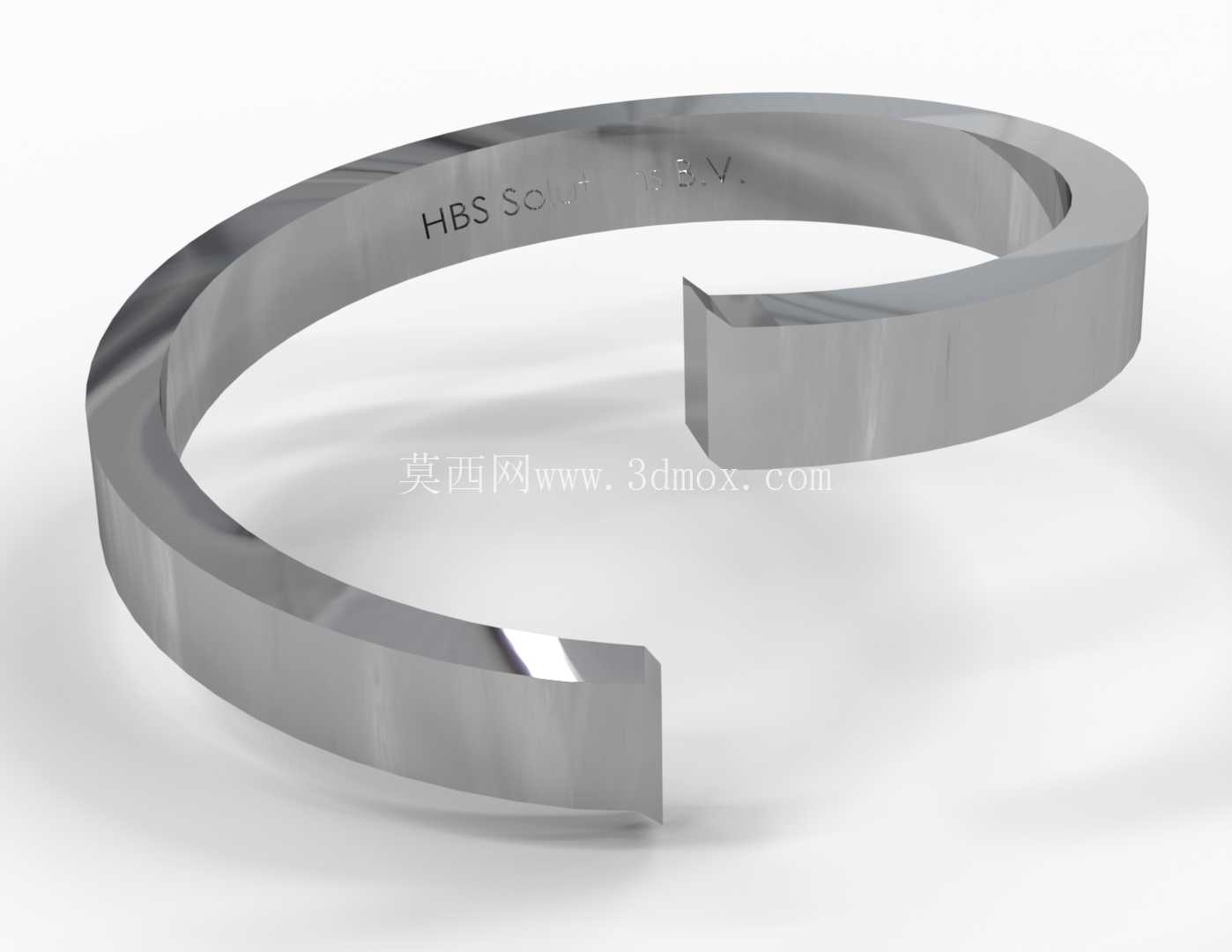

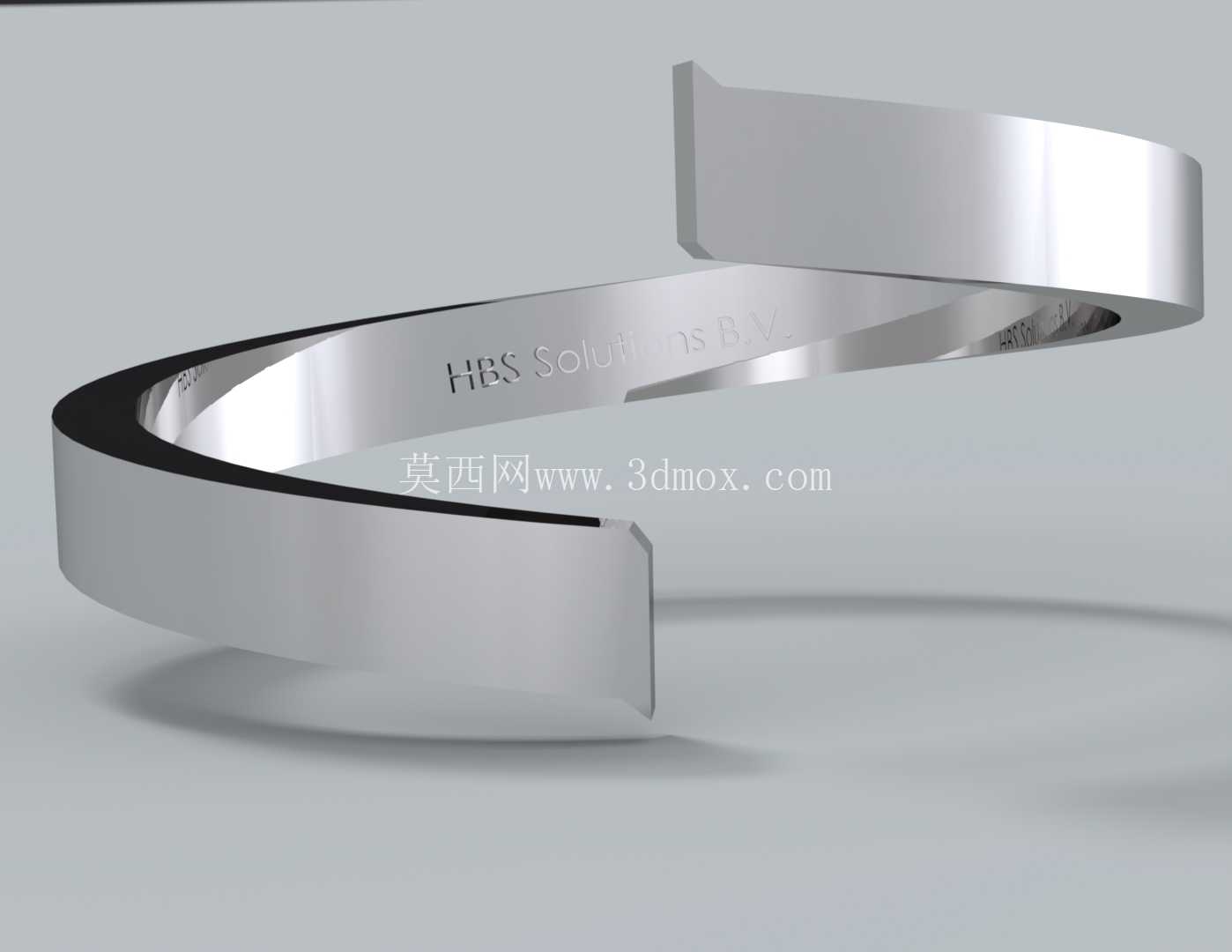

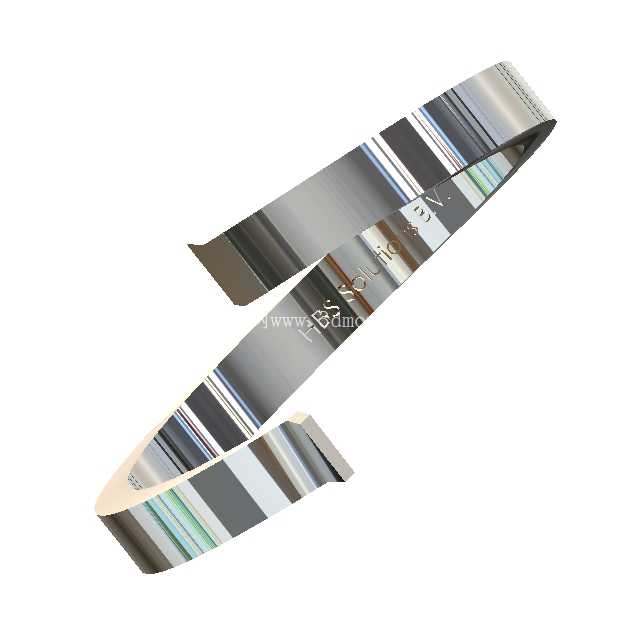

　　从长期使用的可靠性角度来看，DIN127-A型垫圈相比尼龙嵌件锁紧螺母、化学涂胶防松等方式，优势在于可以承受更高的工作温度，不会因为高温出现材料老化、防松性能衰减的问题，同时可以支持多次反复拆装，只要柄脚没有出现明显的塑性变形、弹性衰减，就可以重复使用，非常适合需要定期维护检修的设备连接部位。在进行三维模型构建时，需要准确还原垫圈的螺旋升角、切口处的圆角过渡、柄脚的折弯弧度，这些细节不仅影响模型的视觉真实感，更会直接影响后续工程出图、数控加工、装配仿真的准确性，尤其是垫圈的截面厚度均匀性、环形部分的圆度公差，都是实际生产中质量检验的关键指标，建模时不能为了简化操作将其处理为等厚度的平面环形结构，必须还原其自由状态下的螺旋翘曲形态，才能在虚拟装配中真实模拟其受力变形过程，为结构选型和强度校核提供准确的数字模型基础。
