U形夹安装枢轴支撑固定支架结构

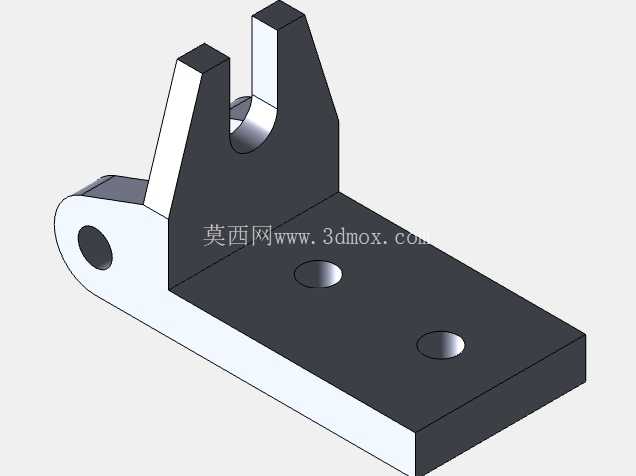

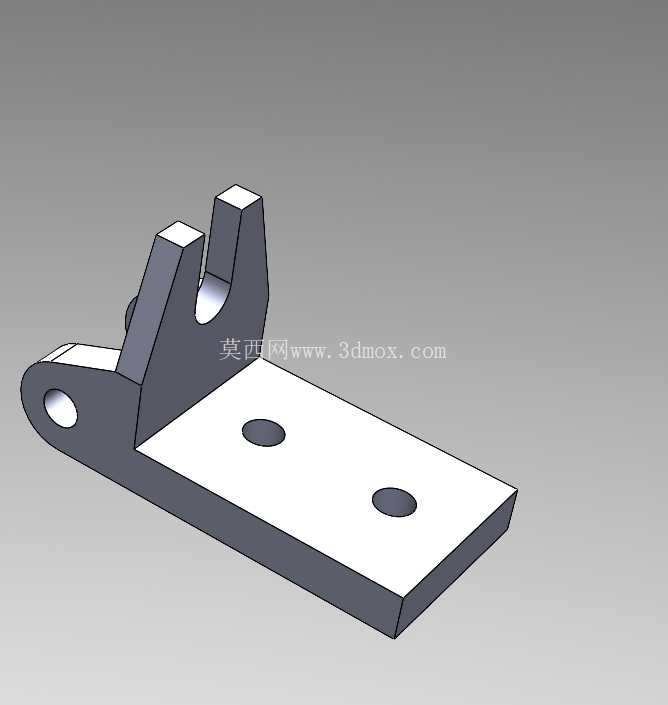

　　在轻载自动化输送线、小型液压执行机构末端、工装夹具铰接工位这类需要实现部件枢转连接的场景里，这类U形夹安装枢轴支架是十分常见的连接承载构件，它的核心作用是为需要绕固定轴做小角度摆动的部件提供稳定的安装基准，同时将枢转部位的载荷均匀传递到设备安装基面，避免铰接点出现应力集中导致的结构变形或连接失效。从结构设计逻辑来看，底座部分采用带两个安装孔的平板结构，两个安装孔的孔位间距经过匹配常用的M6、M8规格紧固件设计，安装时可以通过螺栓直接将支架固定在型材框架或者设备安装板上，平板底座的厚度根据常规轻载工况的载荷核算设置，能够承受单侧枢转带来的倾覆力矩而不发生翘曲，底座与上方U形夹部分采用一体化压铸成型结构，衔接位置做了渐变式的加强过渡，没有尖锐的应力集中棱角，能够避免长期交变载荷下出现疲劳断裂的问题。

　　上方的U形夹结构是整个支架的核心功能区，两个对称的夹臂上设置同轴的枢轴安装孔，孔位的同轴度公差控制在0.02mm以内，保证穿入枢轴后不会出现卡滞、偏磨的问题，夹臂的开口尺寸匹配常用的10-16mm直径的铰接件，既可以直接穿入光轴作为转动支点，也可以配合铜套、滚动轴承实现更低摩擦的枢转连接，夹臂内侧的根部做了圆弧避让设计，避免铰接部件转动时与支架本体发生运动干涉，同时也能减少压铸过程中材料堆积导致的缩孔缺陷。

　　在实际选型应用时，需要重点关注底座的安装边界尺寸，这款支架的底座平板长度适配常见的2020、3030铝型材的安装面宽度，不需要额外增加转接板就可以直接固定，整体的高度尺寸控制在紧凑范围内，不会占用过多的设备安装空间，适合在布局紧凑的小型自动化设备、桌面级工装夹具上使用。设计这类支架的时候，首先要明确铰接部件的最大摆角范围，核算枢轴孔位置受到的径向载荷与倾覆力矩，以此确定夹臂的厚度与底座的连接强度，同时要兼顾压铸工艺的成型要求，所有的壁厚尽量保持均匀，避免出现壁厚突变导致的成型缺陷，安装孔的位置要预留足够的紧固件操作空间，保证安装时扳手可以顺利操作锁紧螺栓。

　　在液压油缸的末端铰接安装场景中，这类支架可以作为油缸缸尾的固定支座，承受油缸伸缩过程中的推拉力，同时允许油缸在小范围内摆动补偿安装误差；在工装夹具的压紧机构中，它可以作为压臂的转动支点，保证压臂开合动作顺畅，长期使用不会出现支点松动的问题；在小型机械手的关节连接部位，这类支架也可以作为相邻臂段的连接支座，实现关节的枢转运动。不同于焊接成型的支架，一体化压铸的结构没有焊接变形的问题，零件的一致性更好，批量装配时不需要额外的修配调整，能够有效提升装配效率，表面经过喷砂氧化处理后具备一定的防锈能力，可以在普通的工业车间环境下长期使用，不需要额外做表面防护处理。需要注意的是，这类支架属于轻载支撑构件，不适用于大载荷的起重设备、重载冲压设备的铰接部位，选型时需要根据实际的工作载荷核对支架的承载能力，避免过载导致结构损坏，安装时要保证底座安装面的平面度，避免强行锁紧螺栓导致支架本体出现变形，影响枢轴孔的同轴度，进而导致铰接部件转动卡滞、磨损加剧的问题。
