压铸模用叉形定位连接构件结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1198635
  • 压铸模用叉形定位连接构件结构设计

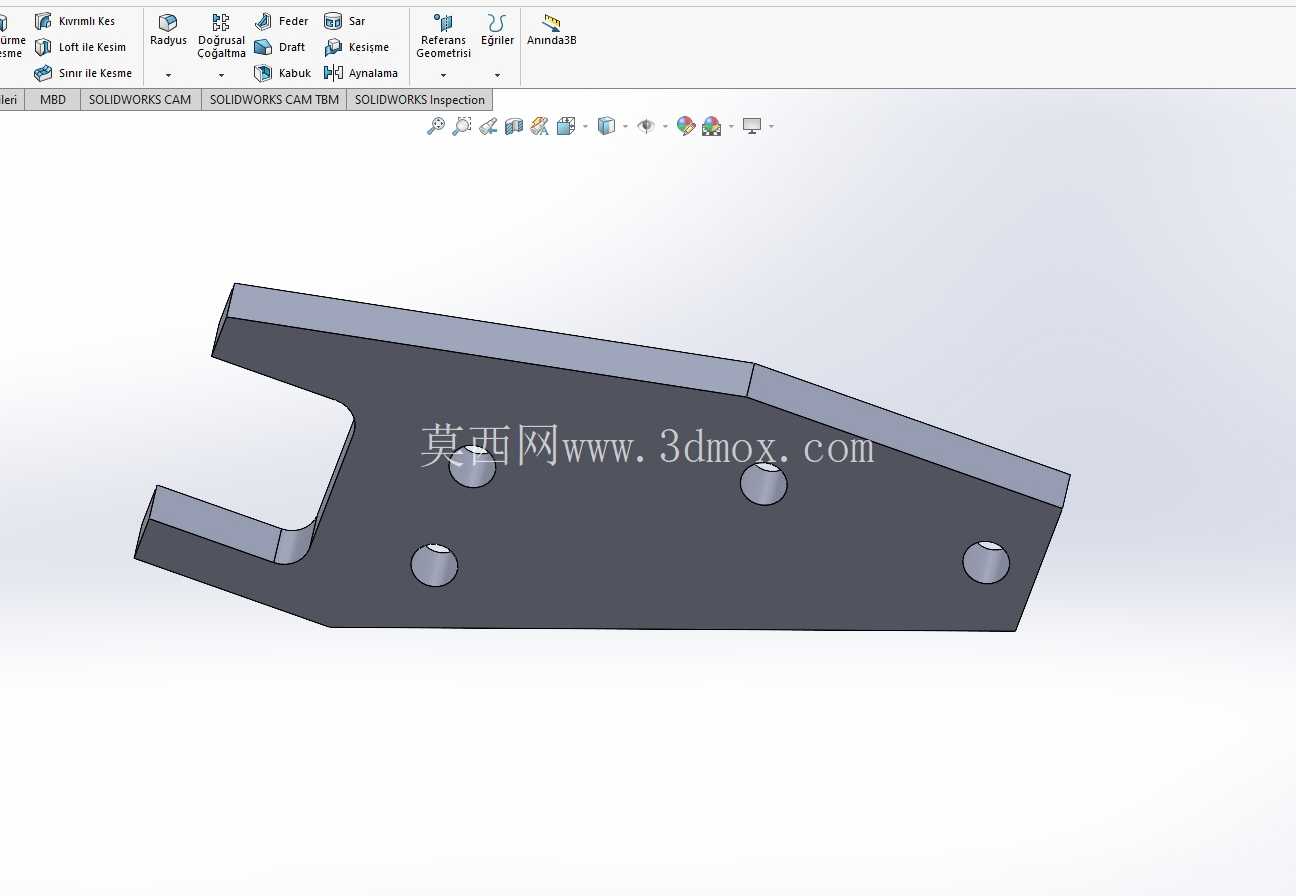

  该构件为压铸模具配套的功能性连接定位零件,主要应用于中小型铝合金、锌合金压铸模具的动模侧抽芯机构与模板之间的连接传动环节,在实际压铸生产工况下,承担抽芯滑块的行程限位、侧向载荷传递以及开合模过程中的动作导向作用,避免抽芯机构在反复开合模循环中出现位置偏移、卡滞问题,保障压铸成型过程中型芯位置精度稳定,减少压铸件因抽芯错位产生的飞边、尺寸超差缺陷。从结构设计逻辑来看,构件整体采用长条状变截面扁平构型,主体厚度根据压铸机锁模力对应的侧向载荷计算取值,保证在120℃-180℃的模具工作温度区间内,长期承受交变侧向推力时不会发生塑性形变,构件一端开设的叉形开口结构,是为了匹配抽芯滑块尾部的连接销轴,开口宽度与销轴直径采用H7/f6间隙配合,既保证动作传递过程中无明显旷量,又能避免高温下热膨胀导致的配合卡滞,开口处的圆角过渡设计,是为了降低开合模动作冲击下的应力集中系数,避免构件在长期交变载荷作用下从开口根部产生疲劳裂纹。

  构件本体上分布的四个沉头安装孔,孔位间距严格匹配模具模板上的预装螺纹孔位置公差,沉头深度设计为刚好容纳内六角螺钉头部,保证螺钉安装后不会突出构件表面,避免与周边滑块、导柱等运动部件产生运动干涉,其中靠近叉形端的两个安装孔距离较近,是为了提升开口端的连接刚性,减少受力时的结构翘曲变形,远端两个安装孔沿构件长度方向排布,强化构件整体与模板的贴合牢固度,避免长期受侧向力时构件端部翘起。

  构件的上表面采用1:50的斜度设计,这个斜度并非拔模斜度,而是为了匹配模具上的楔紧块角度,在合模状态下楔紧块会压紧该斜面,为抽芯机构提供足够的锁模力,抵消金属液充填型腔时对侧向型芯产生的反向推力,避免型芯后退导致压铸件壁厚超差,斜面的表面粗糙度要求达到Ra1.6,保证楔紧块压紧时接触面均匀贴合,不会出现局部应力集中导致的构件压痕变形。从安装边界来看,构件安装时需贴合模具模板的基准平面,平面度公差要求控制在0.02mm以内,安装后构件侧面与模板上的导向槽侧面保留0.03-0.05mm的滑动间隙,保证构件在随抽芯机构做小幅度位移时不会出现卡滞,叉形开口的中心高度需与抽芯滑块的销轴中心高度保持同轴,同轴度公差不超过0.02mm,否则会导致抽芯动作过程中出现别劲问题,加速销轴与开口的磨损。

  在实际模具维护场景中,该构件属于易损配件,当长期使用后开口处出现磨损旷量、斜面出现压痕凹陷时,可直接拆卸更换,无需对整套抽芯机构进行返修,能够大幅缩短模具停机维护时间,降低生产维护成本,设计时选用的材料为40Cr调质处理,表面硬度达到HRC28-32,兼顾足够的结构强度与表面耐磨性能,能够承受至少10万次开合模循环的载荷冲击而不出现失效。
