游梁式抽油机泵千斤顶原型结构设计

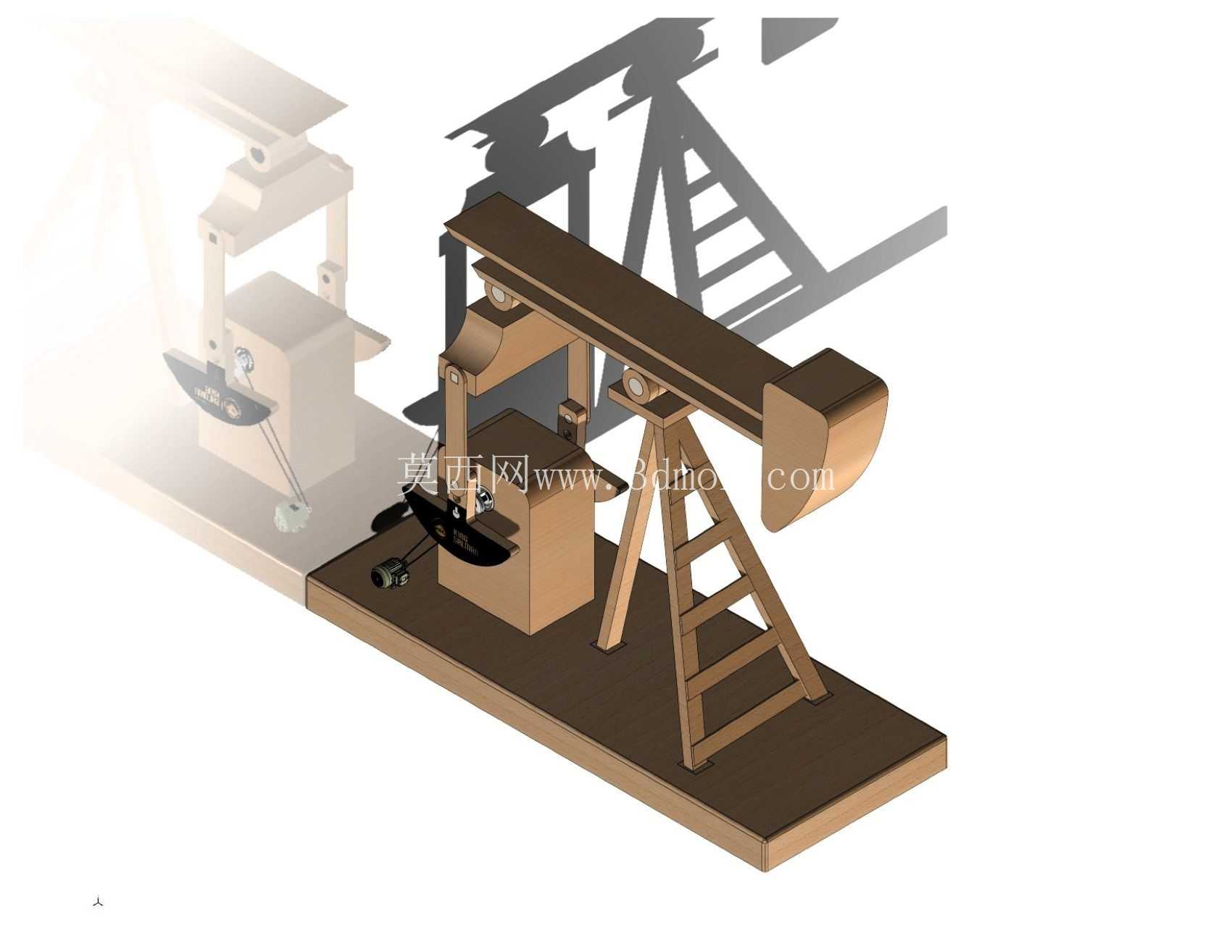

陆上油田开发进入中后期后，地层自然压力不足以将原油举升至地面，游梁式抽油机作为有杆采油系统的核心地面驱动设备，在国内各大油田的采油井场覆盖率超过七成，是低产井、边际油田开采不可或缺的地面装备。这套原型结构完整还原了常规型游梁抽油机的核心传动逻辑，从底座安装基准到末端驴头悬点的运动轨迹，都严格匹配现场在用设备的运动特性，可作为采油装备结构教学、小型采油装置方案验证的三维参照载体。

从安装边界来看，整套设备采用一体化撬装底座设计，底座平面作为所有部件的安装基准面，预留了地脚螺栓的安装孔位，现场部署时不需要额外做复杂的混凝土基础找平，仅需将底座固定在硬化井场地面即可完成安装，底座的长宽尺寸匹配小型采油井的作业空间要求，不会占用过多井场通道，设备整体重心落在底座中心区域，长期往复运行时不会出现侧倾风险。

核心传动部分的设计完全遵循现场设备的动力传递路径：动力输入侧的旋转运动经减速机构输出后，带动曲柄做整周回转，曲柄通过连杆与游梁尾部的铰接点连接，将旋转运动转化为游梁绕中轴支座的往复摆动，游梁前端的驴头随摆动做上下弧线运动，通过悬绳器连接井下抽油杆柱，带动井下抽油泵的柱塞做上下往复冲程，实现原油的抽吸提升。这套原型里特意保留了曲柄平衡块的安装结构，平衡块可沿曲柄的滑槽调整位置，用来匹配不同井深、不同杆柱重量下的平衡需求，抵消抽油杆下行时的自重与上行时的液柱载荷差，降低动力输入端的扭矩波动，减少设备运行时的冲击载荷。

游梁部分采用三角桁架式支撑结构，中轴支座安装在底座中部的支撑塔架上，塔架侧面设置了爬梯结构，方便现场运维人员攀爬至游梁部位做润滑、铰接点检查等维护作业，爬梯的踏步间距、护栏高度都符合油田现场的安全作业规范。驴头的弧面曲率经过精准核算，保证游梁在整个摆角范围内，悬点的运动轨迹始终保持垂直向下，不会对井口的光杆密封装置产生偏磨载荷，有效延长井口盘根的更换周期，减少日常运维的工作量。

在功能特性上，这套原型完整复现了常规游梁抽油机的运行可靠性优势，所有铰接点都预留了轴承安装位与润滑通道，长期往复运行时的磨损量可控，结构件全部采用型钢焊接结构的设计逻辑，抗冲击载荷能力强，能够适应野外油田的恶劣工况，哪怕在风沙、低温、高温等极端环境下，也能保持稳定运行。和新型的无游梁抽油设备相比，这种结构的维护门槛极低，现场运维人员不需要掌握复杂的电控、液压知识，仅通过常规的机械维护技能就能完成故障排查与配件更换，非常适合偏远区块、运维力量不足的油田井场使用。

设计过程中特意规避了复杂的异形曲面结构，所有结构件都采用规则的型材、板材拼接逻辑，在三维建模阶段就充分考虑了加工工艺性，大部分部件都可以通过常规的切割、焊接、钻孔工序完成加工，不需要特殊的定制加工设备，能够有效降低设备的制造成本。同时各部件之间的连接都采用螺栓铰接的方式，方便拆解运输，对于道路条件差的偏远井场，可以拆分后用小型车辆转运，到现场后再完成组装，大幅降低运输难度。

从实际应用场景出发，这套原型结构不仅可以用于常规陆上油井的采油作业，经过参数调整后，也可适配煤层气井、页岩气井的排水采气作业，只需要调整冲程长度、平衡块重量，匹配不同的井下泵径，就能满足不同井深、不同产液量的举升需求。在三维建模过程中，所有铰接点的运动副都按照实际装配约束设置，可直接导入运动仿真模块，模拟不同冲次、不同冲程下的悬点载荷变化、曲柄扭矩波动，为后续的结构优化、动力选型提供精准的数据参照，也能帮助刚接触采油设备的设计人员快速理解有杆采油系统的地面传动逻辑，掌握游梁抽油机的核心结构设计要点。
