滑动柱塞机构连接锁紧柱塞钩结构

　　在各类需要往复滑动定位、载荷传递的机械结构中，柱塞钩是承担滑动副连接、位置锁定、载荷牵拉的核心小型构件，这类零件常见于压铸模具抽芯机构、工装夹具滑动定位单元、小型输送线挡停锁定结构、3D打印原型功能验证件的装配场景中，其结构合理性直接决定滑动机构的运行平顺性与锁定可靠性。从实际工程应用的角度看，这类柱塞钩需要同时兼顾滑动过程的低阻力、锁定状态的高抗形变能力、长期往复动作的耐磨性能，因此在结构设计阶段需要针对受力路径做针对性的形态优化。

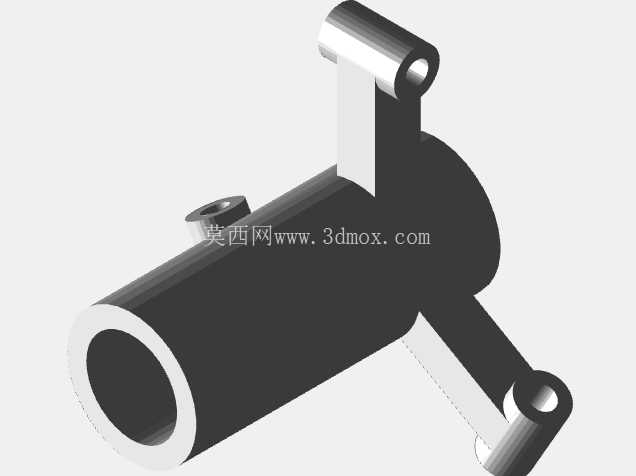

　　该柱塞钩的主体采用一体化成型结构，钩体连接端与滑动柱塞的配合面做了贴合式弧面过渡，避免装配后出现应力集中的锐角边界，钩头的锁止面设计为带微小倾角的贴合面，当滑动柱塞运行到指定工位时，钩头可在弹性元件或驱动件的作用下卡入对应定位槽，倾角设计既可以保证锁止时不会出现滑脱，也能在解锁时通过较小的驱动力即可完成脱开动作，不会出现卡滞咬死的问题。从安装边界来看，该构件的整体轮廓适配直径范围在12mm至20mm的滑动柱塞安装场景，钩体的安装基准面平面度控制在0.02mm以内，可直接通过侧面的两个定位销孔完成与滑动基座的固定，不需要额外做适配修磨，安装时需要注意钩头的伸出行程与柱塞定位槽的深度匹配，预留0.5mm的间隙避免动作过程中出现硬摩擦。

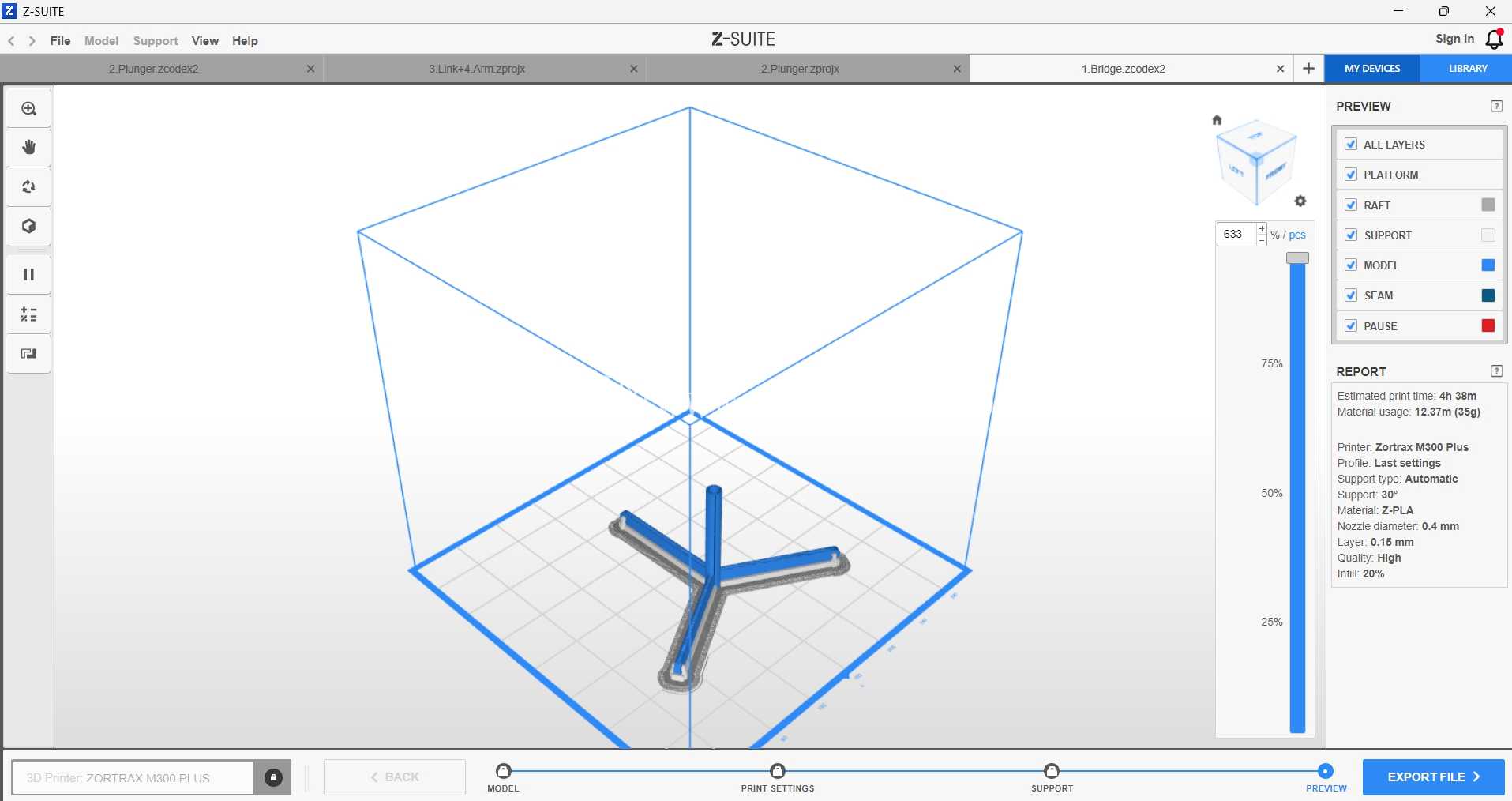

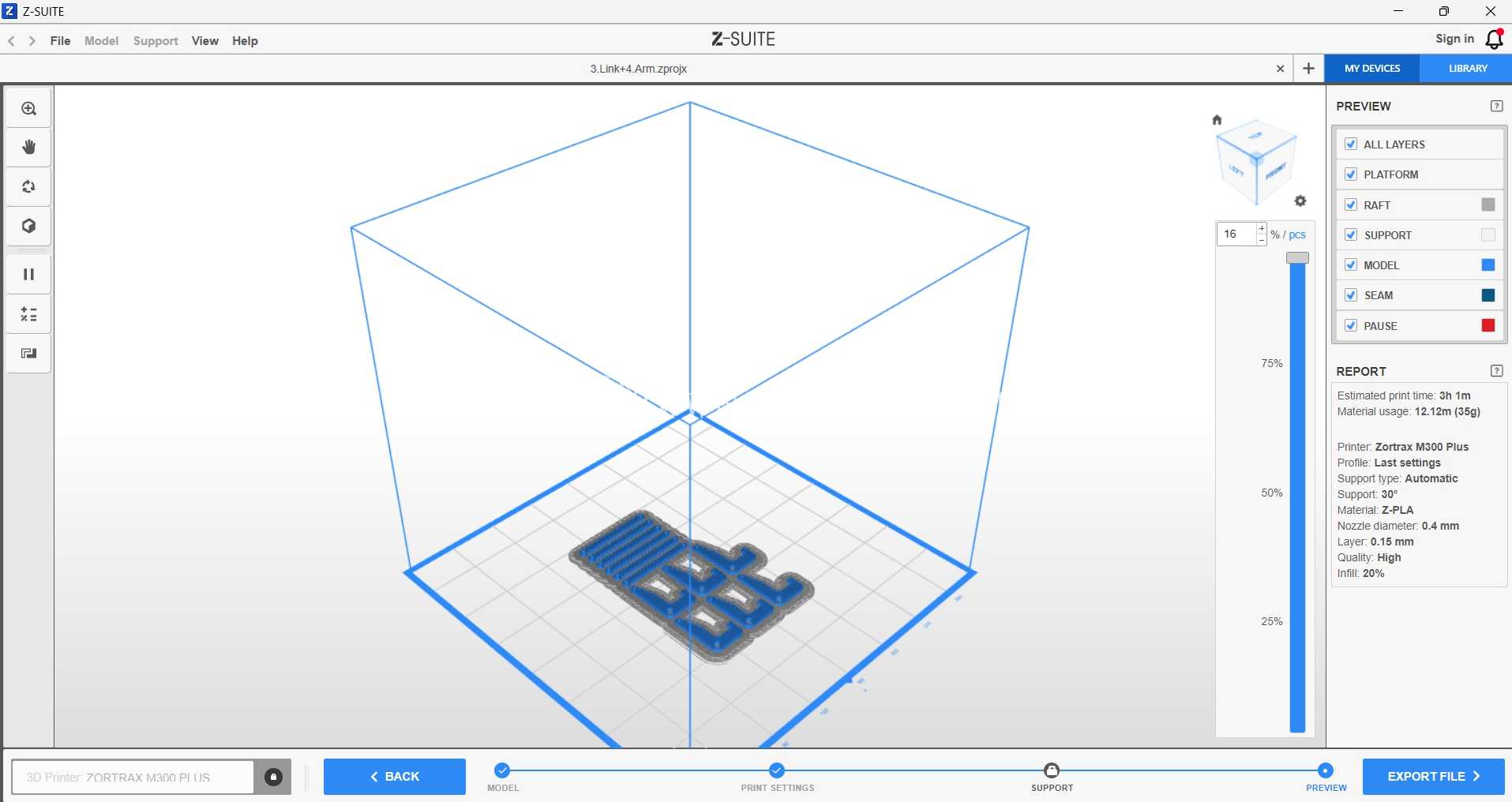

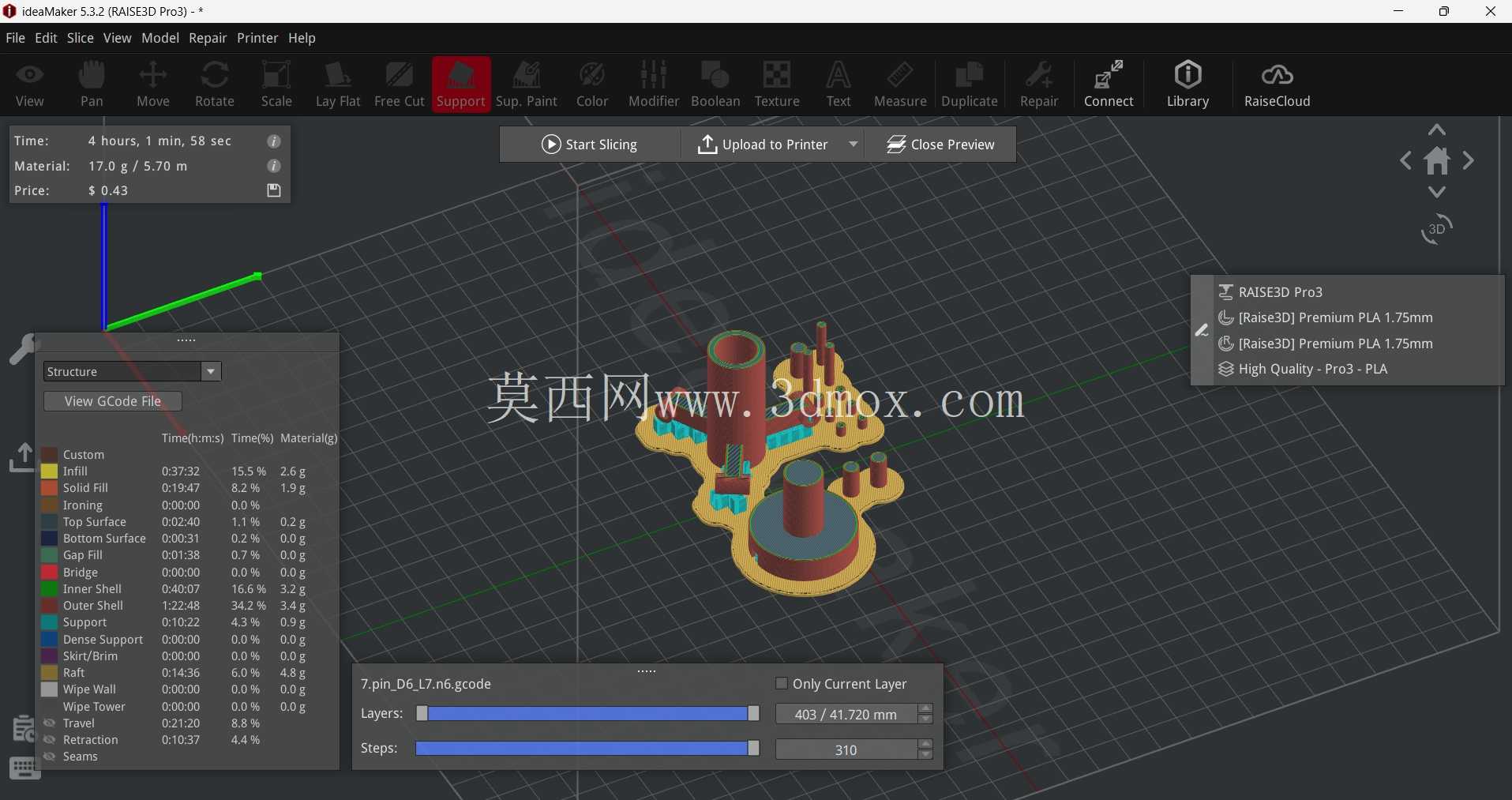

　　在功能特性层面，该结构针对滑动过程中的受力做了壁厚优化，钩体与柱塞连接的根部做了圆弧加厚处理，可承受最大150N的瞬时牵拉载荷而不发生塑性形变，滑动接触面的粗糙度设计为Ra1.6，既可以保证滑动时的低阻力，也能保留足够的表面储油空间，适配长期脂润滑的使用场景。设计过程中优先考虑了零件的加工工艺性，除了钩头的锁止面需要做精铣加工外，其余面均可通过普通铣削一次成型，不需要复杂的工装夹具即可完成批量加工，同时该结构也适配3D打印快速原型制作，可直接用于功能验证阶段的样件装配，不需要额外添加支撑结构即可完成打印成型。

　　在实际选型应用时，需要根据滑动机构的工作行程、载荷大小调整钩体的壁厚与锁止面倾角，如果应用在高频往复的滑动场景中，可在钩头锁止面镶嵌硬质合金贴片提升耐磨性能，如果应用在轻载定位场景中，可适当减小根部壁厚降低整体重量。该结构的滑动导向部分与钩体采用一体化设计，避免了装配式结构存在的装配间隙问题，可有效降低滑动过程中的晃动量，提升定位精度，在压铸模具的抽芯滑块锁定场景中，这类柱塞钩可替代传统的弹簧销定位结构，锁定可靠性更高，解锁动作更平顺，不会因为金属碎屑卡入配合间隙而出现失效问题；在工装夹具的滑动压板结构中，该构件可作为快速锁定件使用，扳动驱动杆即可完成压板的锁定与解锁，操作行程短，锁紧力充足。需要注意的是，安装时要保证柱塞钩的运动方向与滑动柱塞的运动方向垂直，否则会出现单侧受力磨损加剧的问题，定期在滑动接触面涂抹润滑脂可大幅提升零件的使用寿命，避免出现锈蚀卡滞的问题。
